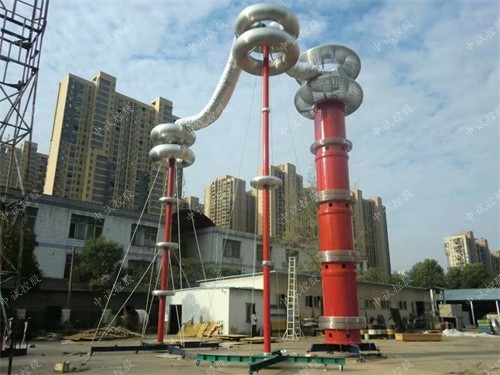

串联谐振试验设备主要应用于6kV-500kV高压交联电缆、6kV-500kV变压器 、发电机、GIS和SF6开关、其它电力高压设备（如母线，套管，互感器）的交流耐压试验。利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备。串联谐振试验设备广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

　　组成部分：由变频电源、励磁变压器、电抗器和电容分压器。

　　串联谐振试验设备主要用于10kV、35kV、110kV、220KV、500KV的交联橡塑电力电缆，66kV、110kV、220kV、500KV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节（20--300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。

　　串联谐振试验设备原理

　　在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

　　串联谐振试验设备别称

　　调频串联谐振设备，串联谐振、串联谐振变压器、变频谐振、变频串联谐振、串联谐振原理、串联谐振应用 串联谐振系统、调频串联谐振试验装置、变频串联谐振试验设备、串联谐振耐压试验装置、变频谐振耐压装置、变频串联谐振耐压、串联谐振耐压设备、串联谐振耐压装置、变频串联谐振耐压试验设备、变频串联谐振耐压试验装置、调频谐振耐压装置、串联谐振电缆耐压试验设备、变频谐振电缆交流耐压设备、发电机谐振耐压设备、变频串联谐振交流耐压试验设备、串谐试验装置，串谐耐压装置。

　　串联谐振试验设备应用范围

　　广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

　　1、6kV-500kV高压交联电缆 的交流耐压试验

　　2、发电机 的交流耐压试验

　　3、GIS和SF6开关 的交流耐压试验

　　4、6kV-500kV变压器 的工频耐压试验

　　5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

　　串联谐振试验设备常见故障及解决方法

　　主机找不到谐振点

　　原因：系统谐振点在主机的输出频率范围之外；系统接线错误；

　　系统未可靠接地；高压采样反馈信号开路或连接不可靠；试品有故障。

　　排除方法：

　　1）检查接地装置可靠，接地连接线是否有断开点；

　　2）检查励磁[1]  变压器的高低压线圈的通断；

　　3）检查每一只电抗器的通断；

　　4）检查分压器的信号线的通断；

　　5）检查分压器的高低压电容臂的通断；

　　6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断。
