电缆、发电机交流耐压串联谐振耐压装置



ZSBP-405KVA/270KV变频串联谐振成套试验装置

技术方案

一、适用范围

1．35kV，300平方毫米交联电缆2000m，电容量≤0.59μF，试验频率30-300Hz，试验电压52kV。

2、10kV，300平方毫米交联电缆5000m，电容量≤1.9μF，试验频率30-300Hz，试验电压22kV。

3.10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。

4.110kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过160kV。

5．110kV，300平方毫米交联电缆600m，电容量≤0.12μF，试验频率30-300Hz，试验电压52kV。

6. 环境温度：－15⁰C –45⁰C;

7. 相对湿度：≤90%RH;

8. 海拔高度:  ≤2500米；

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：  405KVA；

  3、输出电压：     270KV，

  4、输出电流：   1.5A.3A  4.5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源20KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  20KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 26Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:    500V

c) 输出电压： 2KV;  4KV；10KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

  h) 重   量：    70Kg ;

3、高压电抗器 DK-67.5/45        6台

a) 额定容量：   67.5KVA

b) 额定电压：  45KV

c) 额定电流：  5.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 60Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-270/0.001                1台

a) 额定电压：   270KV

b) 工作频率：    30～300Hz

c) 分 压 比：    2000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300H_Z内分压比不变。

五、供货清单一览表

序号	设备名称	型号规格	单位	数量	备 注
1	变频电源	20KW	台	1
2	励磁变压器	20KVA	台	1
3	高压电抗器	67.5/45(45KV/1.5A)	台	6
4	电容分压器	TRF-270/0.001（270KV）	台	1
5	附件测试线一套		套	1

六、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）  耐压试验：1.1额定电压下，耐压1min；

（2）  短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

电缆 发电机交流耐压串联谐振耐压装置适用范围：
3．1满足400mm2/20kV交联电缆，长度2000m的交流耐压试验。
4、使用环境条件：
4．1 环境温度：-10℃～40℃
4．2 相对湿度：不大于90%
4．3 海拔高度：2500米以下

电缆 发电机交流耐压串联谐振耐压装置试验时使用关系列表

总体技术功能
   1、变频串联谐振试验装置以调整输出频率激发串联谐振.
   2、变频串联谐振耐压成套装置包括以下基本部件：

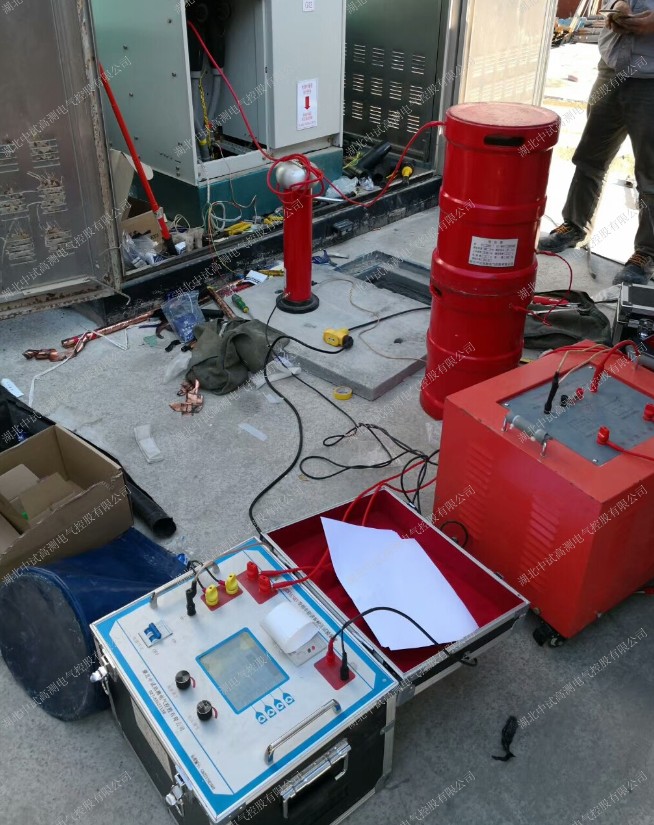

      变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
   3、405/200变频串联谐振耐压装置系统功能满足以下试验要求：
   3.1满足：35kv试验电压以下的，开关、刀闸、变压器等耐压试验。
      110kv变电站所有电气主设备的交流耐压试验。
      35kv电缆，S=300mm2，长度1000m
      110kv电缆，S=185mm2，长度500m
   3.2以下环境条件下能够不影响正常试验：
      温度范围：—10～45℃

主要部件的技术规范

（1）变频控制单元

l 输入工作电源： 220V、 50Hz，电流5～250A

l 输出电压和电流：0～250V，电流5～250A

l 输出频率：20～300Hz，

l 频率调节细度：0.1Hz

l zui大输出功率：5～10000kVA

（2）励磁变压器

l 输入工作电源：250V 电流5～250A

l 输出电压和电流：0～10kV，电流1～10A

l 额定容量：5～50000kVA

（3）谐振电抗器：（每台谐振器的技术规范）

l 单台电抗器额定工作电压：20kV、40kV、60kV（有效值）

l 单台额定工作电流：1～10A（有效值）
