300mm2/10KV电缆，长度5km的交流耐压试验装置

调频串联谐振耐压装置装置容量确定：
5．1  300mm2/35KV电缆，长度2km的交流耐压试验，电容量0.39uF，试验频率为30-300Hz，试验电压52kV。
频率取35Hz
试验电流 I=2πfCU试=2π×35×0.19×10-6×52×103=2.2A
对应电抗器电感量 L=1/ω2C=108H
5．2  300mm2/10KV电缆，长度5km的交流耐压试验，电容量0.37×3得1.11uF，试验频率为30-300Hz，试验电压22kV。
频率取35Hz
试验电流 I=2πfCU试=2π×35×1.11×10-6×22×103=5.4A
对应电抗器电感量 L=1/ω2C=18.6H
5．3  10KV及以下开关、互感器等高压电器的交流耐压试验，最大电容量0.05uF，试验频率为45-200Hz，最高试验电压42kV。
频率取45Hz
试验电流 I=2πfCU试=2π×45×0.05×10-6×42×103=0.6A


江苏调频串联谐振耐压装置试验时使用关系列表

总体技术功能
   1、变频串联谐振试验装置以调整输出频率激发串联谐振.

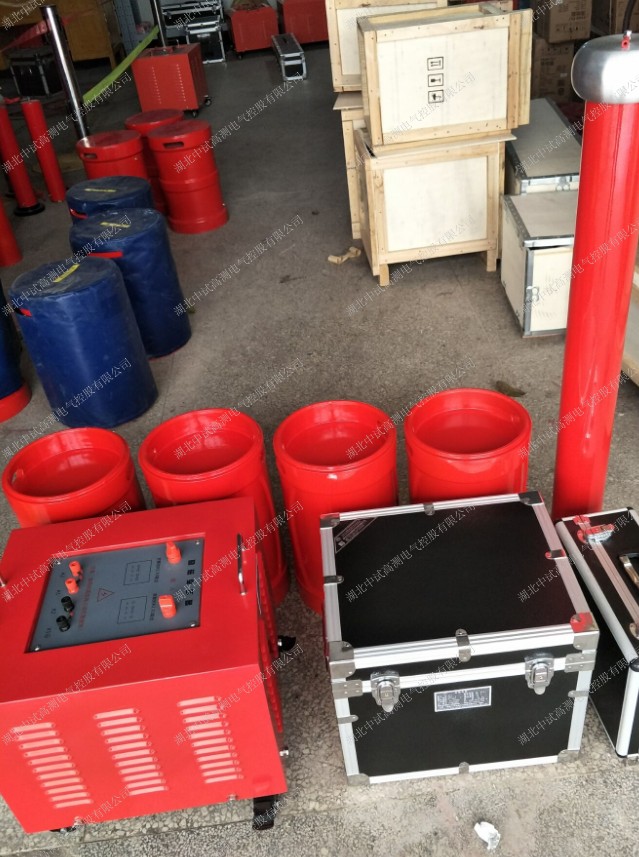

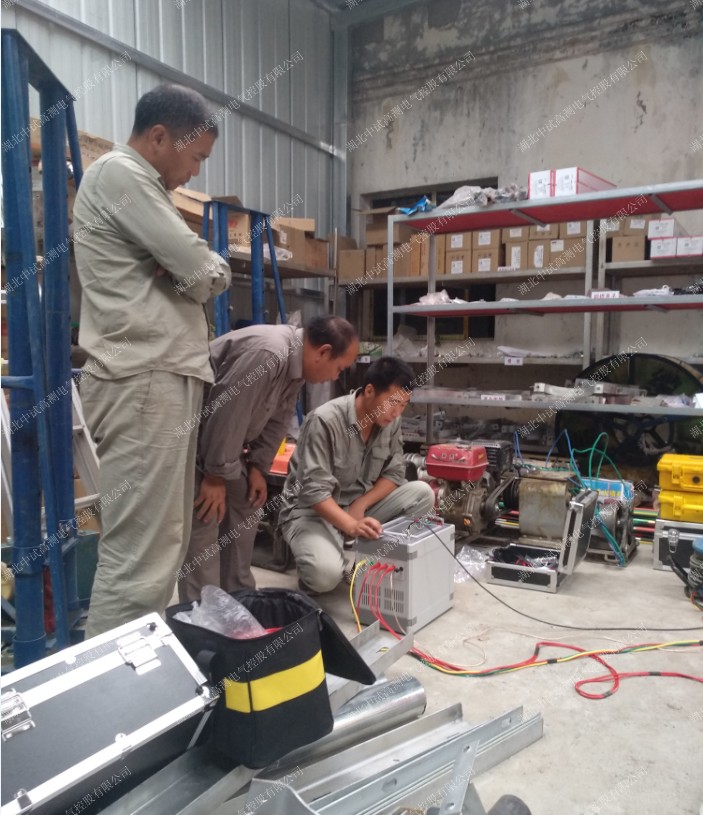

   2、变频串联谐振耐压成套装置包括以下基本部件：
      变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
   3、405/200变频串联谐振耐压装置系统功能满足以下试验要求：
   3.1满足：35kv试验电压以下的，开关、刀闸、变压器等耐压试验。
      110kv变电站所有电气主设备的交流耐压试验。
      35kv电缆，S=300mm2，长度1000m
      110kv电缆，S=185mm2，长度500m
   3.2以下环境条件下能够不影响正常试验：
      温度范围：—10～45℃

主要部件的技术规范

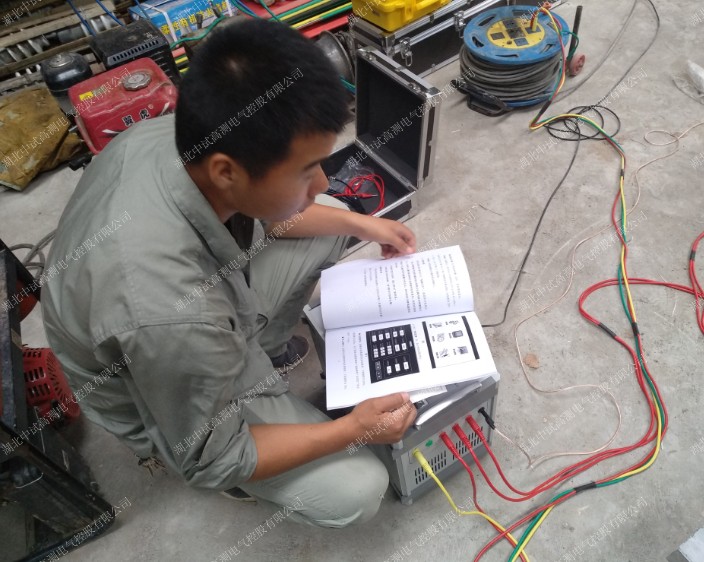

（1）变频控制单元

l 输入工作电源： 220V、 50Hz，电流5～250A

l 输出电压和电流：0～250V，电流5～250A

l 输出频率：20～300Hz，

l 频率调节细度：0.1Hz

l zui大输出功率：5～10000kVA

（2）励磁变压器

l 输入工作电源：250V 电流5～250A

l 输出电压和电流：0～10kV，电流1～10A

l 额定容量：5～50000kVA

（3）谐振电抗器：（每台谐振器的技术规范）

l 单台电抗器额定工作电压：20kV、40kV、60kV（有效值）

l 单台额定工作电流：1～10A（有效值）
