联谐振耐压装置 30-300Hz电缆变压器是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

串联谐振耐压装置 30-300Hz电缆变压器试验时使用关系列表

串联谐振耐压装置 30-300Hz电缆变压器总体技术功能
   1、变频串联谐振试验装置以调整输出频率激发串联谐振.
   2、变频串联谐振耐压成套装置包括以下基本部件：
      变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
   3、405/200变频串联谐振耐压装置系统功能满足以下试验要求：
   3.1满足：35kv试验电压以下的，开关、刀闸、变压器等耐压试验。
      110kv变电站所有电气主设备的交流耐压试验。
      35kv电缆，S=300mm2，长度1000m
      110kv电缆，S=185mm2，长度500m
   3.2以下环境条件下能够不影响正常试验：
      温度范围：—10～45℃

主要部件的技术规范

（1）变频控制单元

l 输入工作电源： 220V、 50Hz，电流5～250A

l 输出电压和电流：0～250V，电流5～250A

l 输出频率：20～300Hz，

l 频率调节细度：0.1Hz

l zui大输出功率：5～10000kVA

（2）励磁变压器

l 输入工作电源：250V 电流5～250A

l 输出电压和电流：0～10kV，电流1～10A

l 额定容量：5～50000kVA

（3）谐振电抗器：（每台谐振器的技术规范）

l 单台电抗器额定工作电压：20kV、40kV、60kV（有效值）

l 单台额定工作电流：1～10A（有效值）

适用范围：
3．1满足400mm2/20kV交联电缆，长度2000m的交流耐压试验。
4、使用环境条件：
4．1 环境温度：-10℃～40℃
4．2 相对湿度：不大于90%
4．3 海拔高度：2500米以下

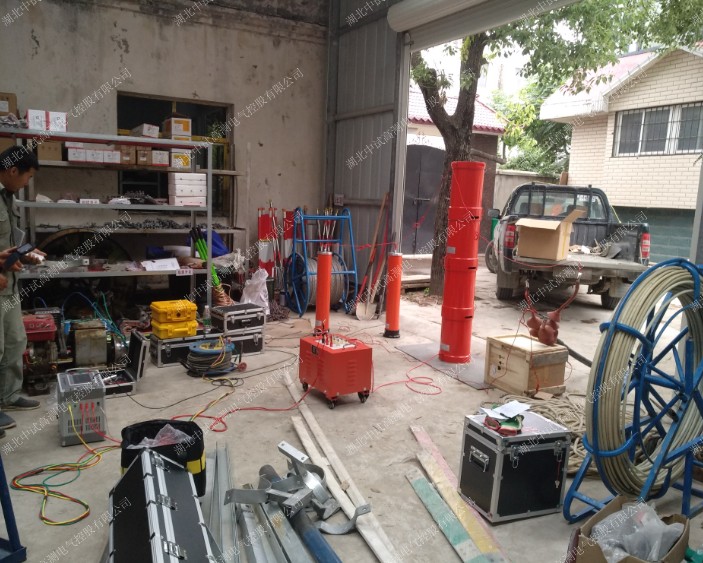

ZSBP-135KVA/108KV变频串联谐振耐压试验装置设备应用

  （一）交联乙烯电缆的交流耐压

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；

试验时使用关系表

（二）发电机的交流耐压

激励变压器接线用法：

用于10kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接3/4kV；

用于20kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4/5kV；

用于27.5kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如6/7kV；

（三）变压器等其他被试品的交流耐压

激励变压器接线用法：

用于10kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接2kV；

用于35kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4kV；

用于110kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5kV；

第四章   变频串联谐振控制箱的详细介绍

一、技术参数及功能描述

1、技术参数

u 输入电源:

电压： 220V±10%

频率： 45/65Hz

u 输出电压：0-250V；

u 输出波形：正弦波

u 频率调节范围：30-300Hz

u 频率分辨率：0.01Hz

u 频率稳定度：0.1%

u 频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

u 电压分辨率：0.1kV

u 电压测量精度：1.5%

u 电压步进值： 1%，0.5%，0.1%，0.01%

u 运行连续工作时间：60分钟

2、功能描述

变频电源有如下几个显著的特点：

u 波形为脉宽电压调节的方波。

u 内部由ARM控制，操作功能得到优化,操作简单。

u 自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

u 自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

u 耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作。

u 实时显示试验状态，用户可根据试验状态进行相应操作。

u 强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

u 试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

u 数据查询功能,根据试验日期查询以往的试验数据。
