405/200变频串联谐振耐压装置

电缆交流串联谐振耐压试验装置三级承试总体技术功能
   1、变频串联谐振试验装置以调整输出频率激发串联谐振.

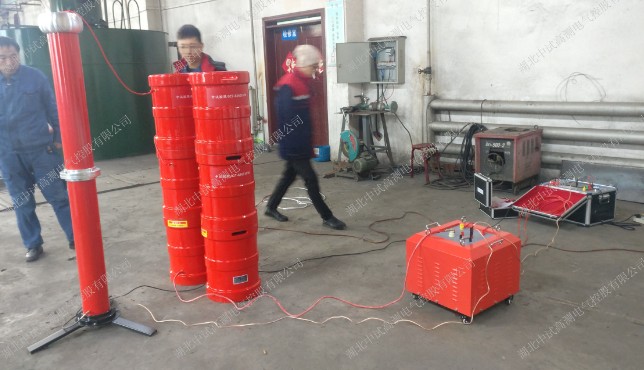

   2、变频串联谐振耐压成套装置包括以下基本部件：
      变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
   3、405/200变频串联谐振耐压装置系统功能满足以下试验要求：
   3.1满足：35kv试验电压以下的，开关、刀闸、变压器等耐压试验。
      110kv变电站所有电气主设备的交流耐压试验。
      35kv电缆，S=300mm2，长度1000m
      110kv电缆，S=185mm2，长度500m
   3.2以下环境条件下能够不影响正常试验：
      温度范围：—10～45℃
      海拔高度：≤2000m 相对温度：≤90%

电缆交流串联谐振耐压试验装置三级承试性能参数

1 .变频电源2000-20/0.4 20KVA
  输入AC380V
  输出AC0-380V台1 36kg
2 .励磁变压器20/0.4 20KVA
  输入380V/40A
  输出3500V/7000V台1 150kg
3 .高压电抗器45/1.5/150H台6 56kg
4 .电容分压器分体TRF/0.001
  200kv 220KV/100V台1 42kg
5.高压均压环 直径500 只1
6 .附件箱 ：输入输出专用线、橡胶软连线、分压屏蔽
  线、接地软线 套1

主要部件的技术规范

（1）变频控制单元

l 输入工作电源： 220V、 50Hz，电流5～250A

l 输出电压和电流：0～250V，电流5～250A

l 输出频率：20～300Hz，

l 频率调节细度：0.1Hz

l zui大输出功率：5～10000kVA

（2）励磁变压器

l 输入工作电源：250V 电流5～250A

l 输出电压和电流：0～10kV，电流1～10A

l 额定容量：5～50000kVA

（3）谐振电抗器：（每台谐振器的技术规范）

l 单台电抗器额定工作电压：20kV、40kV、60kV（有效值）

l 单台额定工作电流：1～10A（有效值）

适用范围：
3．1满足400mm2/20kV交联电缆，长度2000m的交流耐压试验。
4、使用环境条件：
4．1 环境温度：-10℃～40℃
4．2 相对湿度：不大于90%
4．3 海拔高度：2500米以下
