75KVA/75KV/1A 变频串联谐振试验装置

时间：2019-11-14

售后服务的优劣与否其实对我们选择75KVA/75KV/1A 变频串联谐振试验装置是有着很大影响的，这一点和其他行业是不同的。我们在购买其他产品的时候，如果遇到了问题，依靠我们自己掌握的知识也是可以去试图修理的。但是如果涉及到精密的仪器，一旦出现了问题就很容易陷入到束手无策的境地。

从这个角度来看的话，我们对于75KVA/75KV/1A 变频串联谐振试验装置的考量售后服务就是很重要的一个内容。我们要搞清楚它给我们提供的售后服务中有偿服务是哪些内容，无偿服务是哪些内容，以便于我们根据实际情况合理取舍。

这样看的话，品牌产品会被大家认可就很容易理解了。75KVA/75KV/1A 变频串联谐振试验装置因为这些产品出现了问题是很容易进行维修的。一方面它们在各大城市都有着办事处，我们可以就近解决；另一方面它们的配件也容易获得。

现场取电是一个很多人都容易忽略的问题，一般来说，我们工作中使用的电压都是220V，很多仪器都可以在这样的电压下正常的工作，时间长了我们在选择75KVA/75KV/1A 变频串联谐振试验装置产品的时候就忽略了取电的问题。事实上，有的时候，工作的环境给我们提供的电压并不是固定的。

比如在实际的使用中380V和220V出现的频率都不低，而我们在选择75KVA/75KV/1A 变频串联谐振试验装置产品的时候就要考虑到这方面的需求。优秀的产品可以做到在这两个条件下都顺利工作，这就是符合我们使用需求的产品。

除了这个方面，很多优秀的仪器还有着优秀的电源适配器，可以自行提供不同的电压，这样就可以满足我们不同的使用需求。不过此类产品重量上会有所提升，要尽量选择其中便携的类型，才能够满足需求。

产品简介

中试控股生产制造中试控股牌系列变频串联谐振试验成套装置75KVA/75KV/1A 30-300Hz变频串联谐振试验成套装置主要针10kV电缆及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

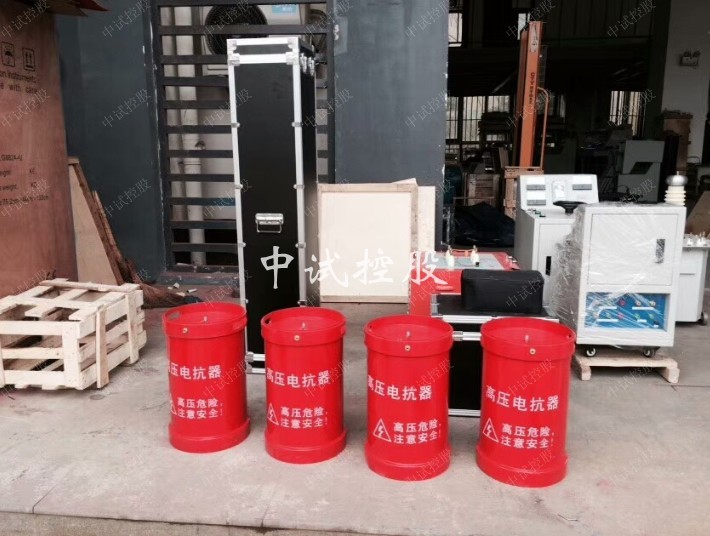

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

产品优点

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

产品功能特点

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。

2、75KVA/75KV/1A 变频串联谐振试验装置整个装置单件重量很轻，最大不超过40kg，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式、

4、75KVA/75KV/1A 变频串联谐振试验装置能存储，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

产品技术参数

1．额定电压：

25kV---满足10 kV电缆的交流耐压试验；

50kV---满足10 kV变电站系统的交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作15分钟

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相220V或380V

10．频率调节范围：20Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能

75KVA/75KV变频串联谐振试验成套装置价格

产品简介：

变频串联谐振试验成套装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

产品别称：
串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、调频谐振、调频串联谐振电缆耐压试验设备。

技术参数：

额定容量：405kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：45kV；90kV；135kV；270kV
额定电流： 9A；4.5A；3A；1.5A
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；

工作环境：

环境温度：－100C –50 0C;
相对湿度：≤90%RH;
海拔高度: ≤1000米；

产品特征：
    1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。
    2、体积小，重量轻，一般为普通试验装置的1/3-1/5；
    3、串联谐振试验装置谐振电源调频及功率元件使用日本进口的优质元器件，设计的是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
    4、变频电源保护功能强，稳定性好；具备具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种工作模式，可任意切换使用，操作方便；采用220V或380V单相电源，方便现场取电。
    5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。
    6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等。
