132kVA/75kV 变频串联谐振试验装置

时间：2019-11-14

在选购132kVA/75kV 变频串联谐振试验装置提供产品的时候，有一点是经常被大家忽略的，但是实际情况中非常重要的。那就是仪器使用时候的机箱。它对于仪器本身的使用寿命以及使用者的安全都是有着很大影响的。一般来说，市面上主流的产品采取的是工程塑料机箱，这样的设计是可以兼顾各方面需求的。

首选，工程塑料制作的机箱对于132kVA/75kV 变频串联谐振试验装置的产品来说，可以起到很不错的保护作用。它的坚固程度是不输任何金属产品的，其次此类机箱重量相对较低，便携性很不错，中试控股适合在工厂中使用。

除了这个方面，中试控股我们之所以选择工程塑料作为机箱，还是因为它可以起到很不错的保护作用，尤其是对工作人员的安全是一道很重要的保险。此类材料的绝缘性能是非常突出的，工作环境中不会出现漏电问题。

测量精度是一个很重要的内容，也是我们在考量各大132kVA/75kV 变频串联谐振试验装置产品的时候最基础的要素。毕竟我们中试控股使用仪器就是为了获取某一个数值的具体读数，如果精度无法保证，就没有任何意义了。如今很多仪器在这方面都是做的很不错的，许多新加入的技术提供了高精度的保障。

很多132kVA/75kV 变频串联谐振试验装置给我们提供的产品如今有一个很不错的功能，那就是量程的自动切换，这对于读数精度的提高是帮助很大的。很多人在操作仪器的时候常常会忘了更改量程，从而出现读数上的误差。

要想保证读数的准确，稳定性也很重要，实际工作的时候存在很多干扰，会影响到读数的准确性。很多优秀的132kVA/75kV 变频串联谐振试验装置给我们提供的仪器中加入了DSP技术，抗干扰的能力有了很大提升。

产品特点
    1、大屏幕显示试验数据、试验状态并有实时操作步骤指示功能。
    2、能灵活整定试验电压、调频范围、加压时间。
    3、试验结果能计算出被试品电容值并可打印。
    4、体积小、重量轻、操作方便。
    5、分辨率高、频率分辨率为0.01Hz，电压分辨率为0.01V。
    6、安全可靠性高，系统具有过电压、过电流及放电保护功能，确保人身及设备安全。
    7、可升级操作软件。

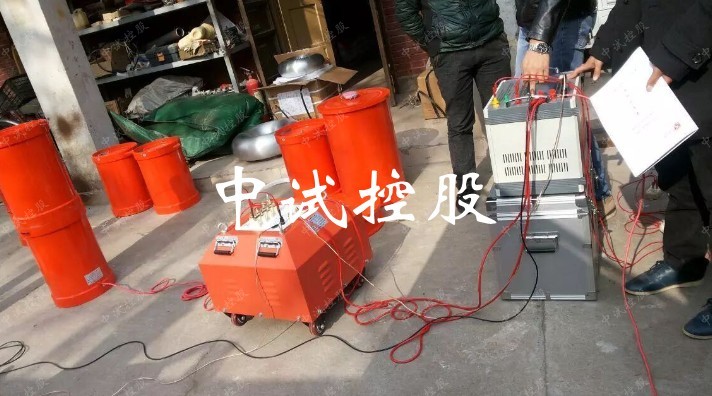

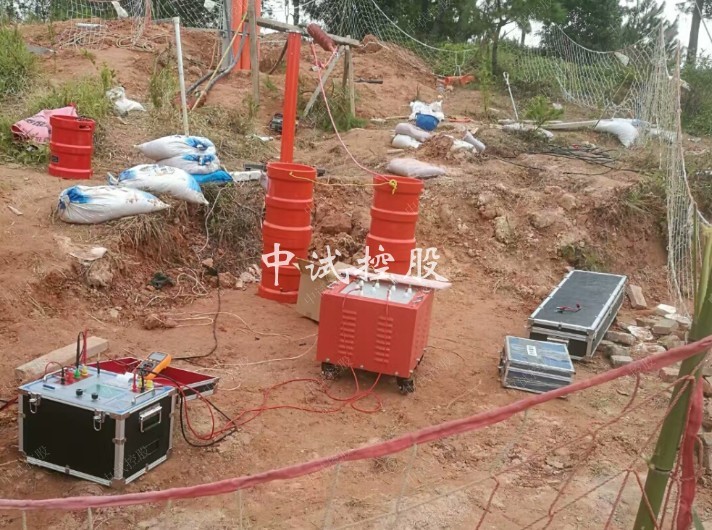

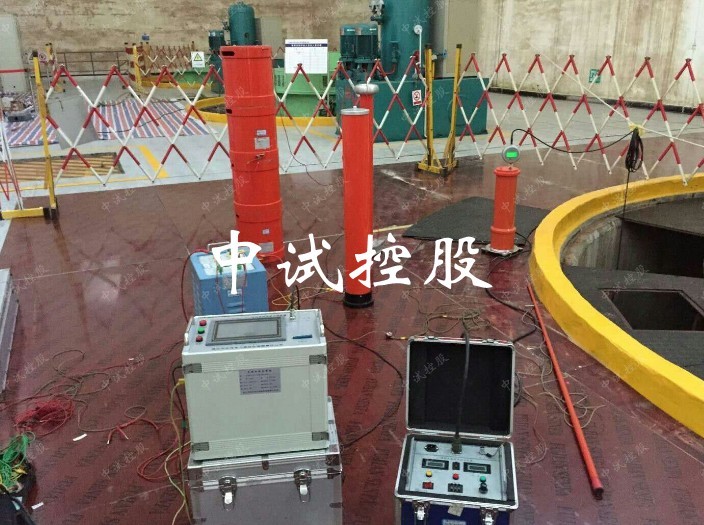

成套试验装置的构成
    调频电源——既可改变其输出频率，又可改变其输出电压。
    励磁变压器——起耦合信号及电压变换的作用，并按自身变化来提升电压。
    电抗器——与被试品串联，构成LC串联谐振电路。
    电容分压器——测量被试品上的电压，并作为采样信号反馈给调频电源。
    补偿电容——补偿小电容量被试品调整被试品频率。

一、被试品对象及试验要求
1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.125uF，试验频率30-300Hz，试验电压不超过22kV，试验时间5min。

二、132kVA/75kV变频串联谐振试验装置技术指标

1、额定电压：75kV,满足10kV变电站的交流耐压试验；
2、工作频率：30-300Hz,试验电压≤22kV,试验时间5min；
3、输出电压波形畸变率：<1.0％
4、允许连续工作时间：额定条件下一次性工作60分钟；
5、装置自身品质因数：Q>50
6、GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）
7、输入电源：三相380V或单相220V
8、频率调节范围：30Hz～300Hz
10、系统测量精度：1.5％
11、装置具有过压、过流、零位启动等保护功能

三、装置主要技术参数及功能

1、额定容量：132kVA
2、输入电源：单相220或三相380V电压，频率为50Hz
3、额定电压： 22kV；44kV；66kV
4、额定电流： 6A；3A；2A
5、工作频率：30-300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9、温升：额定负载下连续运行60min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
12、测量精度：系统有效值1.5级；

四、工作环境

1、环境温度：－10℃–50℃
2、相对湿度：≤90%RH
3、海拔高度: ≤1000米；

五、设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2016
《电力设备预防性试验规程》                     DL/T596-1996
《高压谐振试验装置》                           DL/T 849.6—2004
《电抗器》                                     GB10229.88
《耦合电容器和电容分压器》                     IEC358(1990)
《电力变压器》　                               GB1094.5-2003　　　　　　
《外壳防护等级》                               GB1094.1-GB1094.6-96 　　　　　
《高电压试验技术》                             GB/T16927.1~2-1997　　

六、装置容量确定
设计3节电抗器，则单节电抗器为44kVA/22kV/2A，装置总容量为132kVA。
10kV/300mm2电缆3km的交流耐压试验，电容量≤1.125uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
试验电流：I=2πfCU =2π×35×1.25×10-6×22×103=5.4A
七、装置容量定为132kVA/75kV，分3节电抗器，电抗器单节为44kVA/22kV/2A，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合被试品对象	电抗器 44kVA/22kV三节	激励变压器输出端选择	试验电压（kV）
10kV/300mm2电缆3km	使用电抗器三节并联（其中三节接地）	1.2kV	≤22kV

八、系统配置及其参数
（一）激励变压器ZSJLB-6kVA/1.2kV/0.4kV 1台

1）额定容量：6kVA；
2）输入电压：0-400V，单相；
3）输出电压：1.2KV；
4）结构：干式；

（二）变频电源ZSBP-6kW/220/380V 1台

1）额定输出容量：6kW
2）工作电源： 220/380±10%V（单/三相），工频
3）输出电压：0 –400V，单相
4）额定输入电流：15.8A
5）额定输出电流：15A
6）电压分辨率： 0.01kV
7）电压测量精度：1.5%
8）频率调节范围：30 – 300Hz
9）频率调节分辨率：≤0.1Hz
10）频率稳定度： 0.1%
11）运行时间：额定容量下连续60min
12）额定容量下连续运行60min元器件最高温度≤65K;
13）噪声水平：≤50dB

（三）高压电抗器ZSDK-44kVA/22kV 3节

1）额定容量：44kVA；
2）额定电压：22kV；
3）额定电流：2A；
4）品质因素：Q≥30 (f=45Hz)；
5）结构：干式；

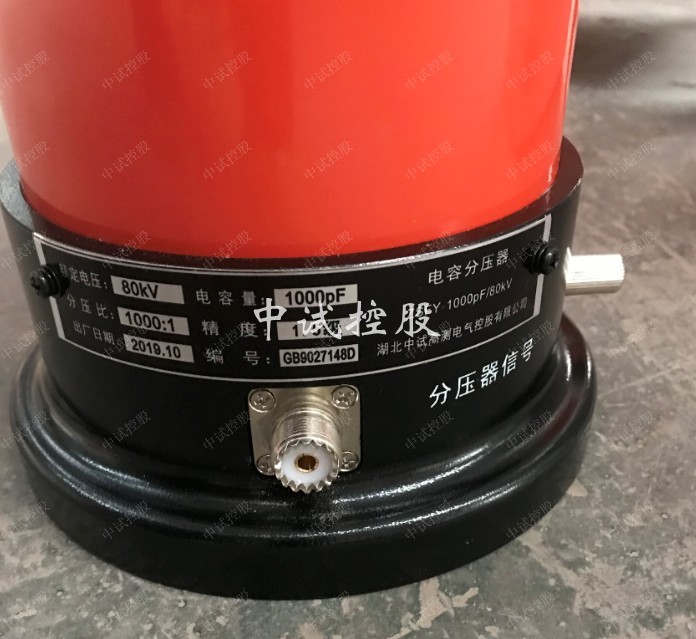

（四）电容分压器ZSFRC-75kV/1500pF 1套

1）额定电压：75kV；
2）高压电容量：1500pF
3）介质损耗：tgσ≤0.5%；
4）分压比：3000：1
5）测量精度：有效值1.5级;

九、供货清单一览表
（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	ZSJLB-6kVA/1.2kV/0.4kV	台	1
2	变频电源	ZSBP-6kW/220/380V	台	1
3	高压电抗器	ZSDK-44kVA/22kV	台	3
4	电容分压器	ZSFRC-75kV/1500pF	套	1

（二）设备附件一览表

序号	设备名称	型号及规格	单位	数量	备注
1	分压器至电抗器		根	1
2	电抗器至被试品		根	1
3	激励变至电抗器		根	1
4	电抗器间连接线		根	6
5	激励变间连接线		根	1
6	激励变间连接线		根	1
7	激励变进线		根	1
8	电源进线		根	1
9	电源进线		根	1
10	接地线		套	1
11	防尘罩	1个激励变和3个电抗器	个	4
