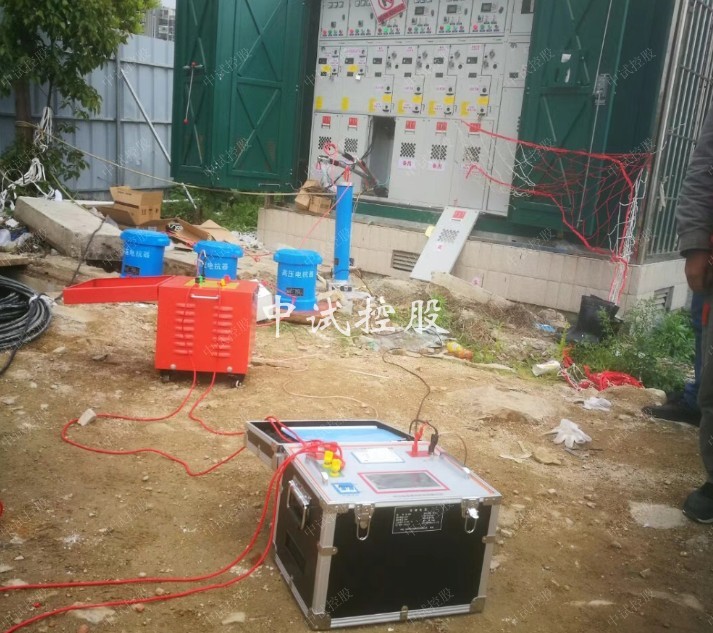

75KVA/75KV变频串联谐振试验装置,一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。
容升效应是我们在使用很多仪器的时候都会遇到的问题，这个问题如果不注意的话，影响是很大的。不仅会影响最终的读数，而且对于仪器的使用寿命是有很大影响的。过去的时候，很多75KVA/75KV变频串联谐振试验装置在这方面是毫无建树的，只能够依靠员工个人强大的操作实力来进行弥补。

不过如今很多75KVA/75KV变频串联谐振试验装置给我们提供的仪器已经完全弥补了这方面不足了，通过使用高低压闭环负反馈控制的设计理念，有效的提升仪器的使用效率，同时还最大限度避免了容升效应出现的可能性。
正是因为在这个方面的巨大进步，因此如今很多75KVA/75KV变频串联谐振试验装置提供的仪器都有了很不错的市场空间。与此同时，还有很多厂家在其他方面也在进行科研上的攻关。力图提供更全面的产品。
产品简介

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压u与电流i的相位相同，电路呈现电阻性，这种现象叫串联谐振。 详细介绍
别称：

串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用、串联谐振系统、变频串联谐振交流耐压试验装置、调频串联谐振装置、变频串联谐振试验装置，电缆交流耐压试验装置、串联谐振耐压试验设备，电缆耐压试验设备，调频串联谐振试验装置等 。

产品优点：

1. 所需电源容量大大减小。中试控股系列串联谐振试验装置是利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。
2. 设备的重量和体积大大减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，中试控股使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。
3. 改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防止了谐波峰值引起的对被试品的误击穿。
4. 防止大的短路电流烧伤故障点。在谐振状态，当被试品的绝缘弱点被击穿时，电路立即脱谐（电容量变化，不满足谐振条件），回路电流迅速下降为正常试验电流的1/Q。而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5. 不会出现任何恢复过电压。被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。

总体技术规范

输出试验电压： 0～1000kV 交流有效值
输出试验电流： 1～10A 交流有效值
输出频率： 20～300Hz
谐振电压波形： 正弦波，波形畸变率：<1%
被试品种类：各种电力变压器、电力电缆、发电机、GIS等设备。
工作制： 满功率输出下，连续工作时间30分钟
品质因数： 20～80，视不同的负载条件而不同
输入工作电源： 220V，50Hz.
环境温度： 0℃～+40℃
相对湿度： <95%RH，无凝露
海拔高度： 2000m以下
整套试验设备可根据被试品电容量的不同，中试控股确定由单个或多个谐振电抗器串、并联使用。
2、主要部件的技术规范
（1）变频控制单元
输入工作电源： 220V、 50Hz，电流5～250A
输出电压和电流：0～250V，电流5～250A
输出频率：20～300Hz，
频率调节细度：0.1Hz
最大输出功率：5～10000kVA
（2）励磁变压器
输入工作电源：250V 电流5～250A
输出电压和电流：0～10kV，电流1～10A
额定容量：5～50000kVA
（3）谐振电抗器：（每台谐振器的技术规范）
单台电抗器额定工作电压：20kV、40kV、60kV（有效值）
单台额定工作电流：1～10A（有效值）
（4）电容分压器
工作方式： 纯电容式
额定电压： 20kV、60kV、100kV、200kV、500kV、1000kV有效值
工作频率： 30～300Hz
测量误差： <1%
电容： 1000pF±5%
分压器低压臂电压： 100V

部件作用

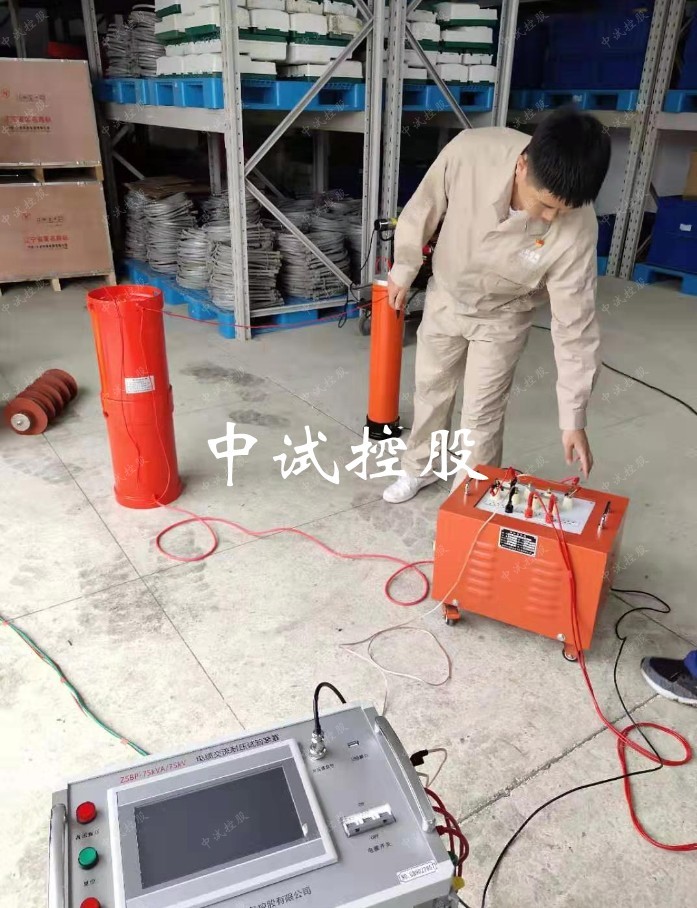

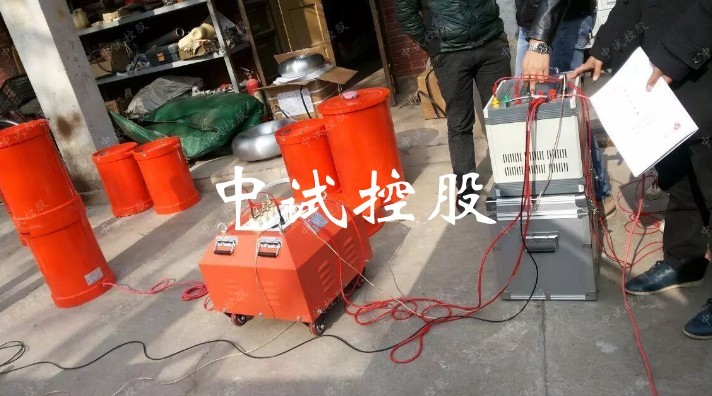

组成部件：由变频电源、励磁变压器、高压电抗器和电容分压器组成。
1.变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体。
2.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压。
3.高压电抗器：与容性试品发生串联谐振。
4.分压器：测量调节器上的高压电压值和低压。

应用

中试控股串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
便携式 变频串联谐振装置主要用于以下方面：
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

75KVA/75KV变频串联谐振试验装置

串联谐振装置

10kV电缆耐压变频串联谐振
10kV电缆变频串联谐振3km
35kV变频电缆串联谐振1km
35kV电缆变频串联谐振5km
35kV变频串联谐振5km，110kV电缆1km
35kV电缆变频串联谐振2km
35kV电缆变频串联谐振3km，10kV电缆7km
35kV开关母线串联谐振，互感器,35kV/50000kVA主变,35kV电缆2km,10kV5km
35kV变压器开关谐振50MVA主变，10kV/31.5MVA主变
110kV电流电压式互感器谐振
110kV开关母线、GIS串联谐振，110kV/63000kVA主变
110kV套管GIS谐振/63000kVA主变，10kV电缆5km,35kV2km

如果你对中试控股的75KVA/75KV变频串联谐振试验装置产品感兴趣或者有什么疑问，欢迎致电：027-83621138，中试控股-您身边的电力测试专家。
