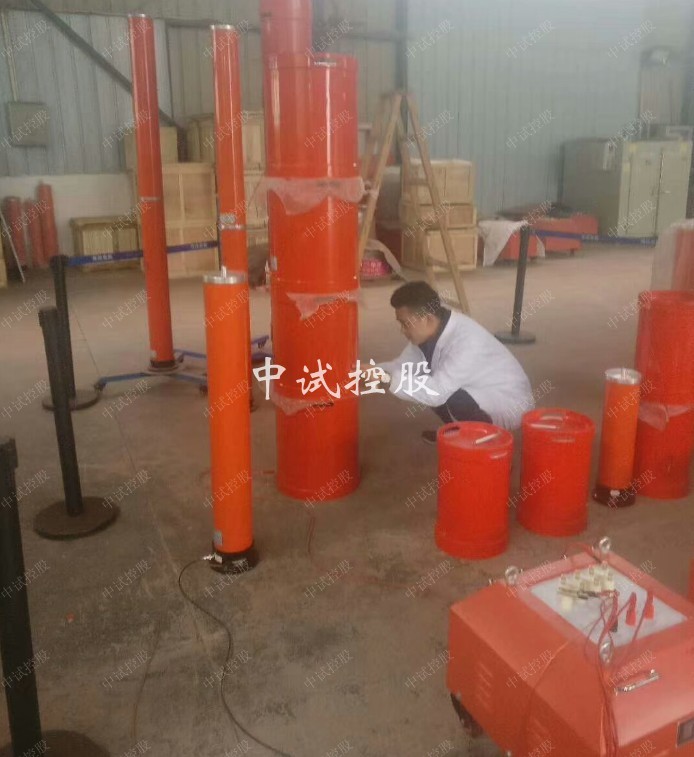

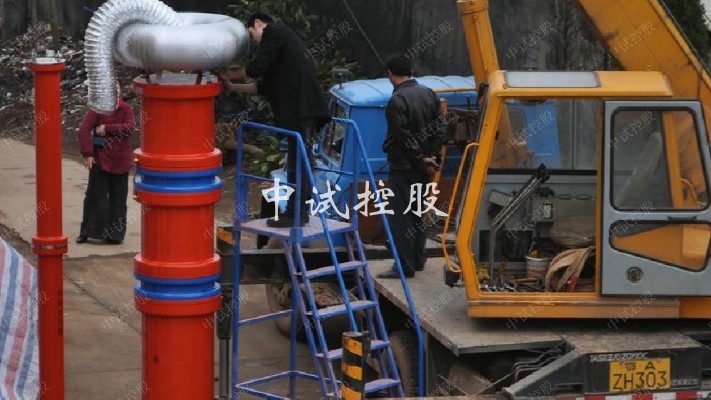

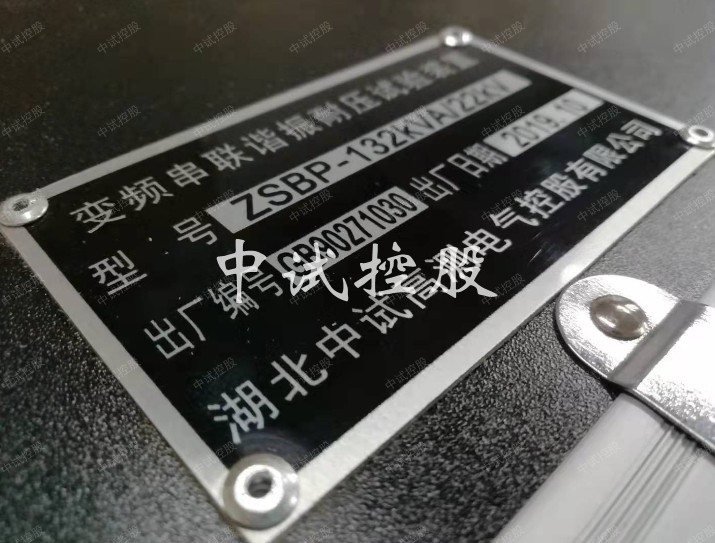

串联谐振试验装置是中试控股依据电力预防性试验规范，针对电力电缆、变压器、GIS开关、发电机等大容量设备而开发的工频耐压试验装置，该装置充分利用了RLC串联电路的原理技术并且结合现场的使用环境和多维度的实际应用，满足电力系统针对大容量、高电压试验设备的各项电气技术要求，串联谐振试验装置由控制部分、励磁部分、升压部分和采集部分组成，并且充分利用可编程软件技术，满足自动试验、手动试验和半自动化试验。

（A）试验对象

电缆35kV/300mm2，长度1000米，试验频率30-300Hz，电容量≤0.19uF，试验电压54kV。

（B）装置主要参数及功能

（1）额定容量：135kVA；

（2）输入电源：单相380V电压，频率为50Hz；

（3）额定电压：52kV；

（4）额定电流：2.5A

（5）工作频率：30-300Hz；

（C）参数计算

     35kV，300平方毫米交联电缆1km，试验频率30~300HZ，电容量≤0.19μF，试验电压52kV，频率取37Hz，试验电流 I=2πfCU试 =2π×37×0.19×10-6×52×103=2.3A对应电抗器电感量 L=1/ω2C=96H  单节电抗器电感量为96H设计四节电抗器，使用电抗器2节串联2组并联,则单节电抗器为33.75kVA/27kV/1.25A/96H

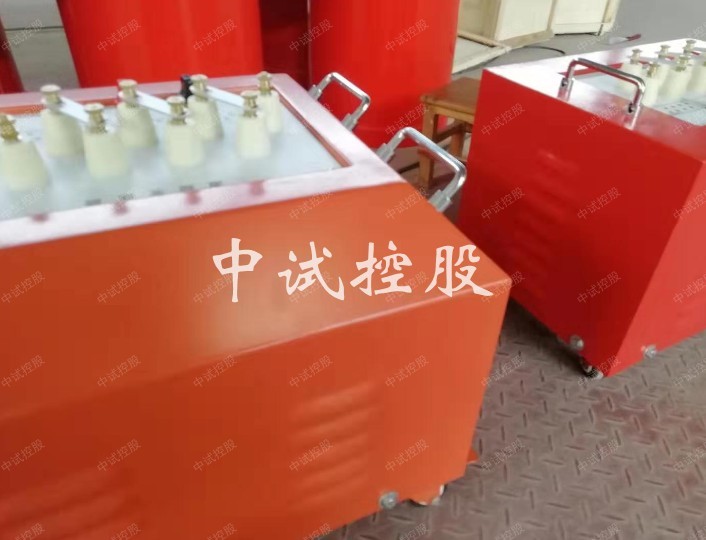

（D）励磁变压器参数

型号：ZSJLB-7.5kVA/1.2kV，3kV/0.4kV

额定容量：7.5kVA；

输入电压：400V，单相；

输出电压：1.2kV；3kV；

结构：干式；

（E）变频电源

（1）额定输出容量：7.5kW（7.5kW/380V）

（2）工作电源：380±10%V（单相），工频

（3）输出电压：0 – 400V，单相，

（4）额定输入电流：20A

（5）额定输出电流：20A

（6）输 出 波 形：正弦波

（7）电压分辨率： 0.01kV

（8）电压测量精度：0.5%

（9）频率调节范围：30 ~310Hz

（10）频率调节分辨率：≤0.1Hz

（11）频率稳定度： 0.1%

（12）运行时间：额定容量下连续60min

（F）高压电抗器

（1）额定容量：33.75kVA（33.75kVA/27kV）;

（2）额定电压：27kV；

（3）额定电流：1.25A；

（4）电感量： 96H / 单节；

（5）品质因素：Q≥30 （f=45Hz）；

（6）结构：干式；

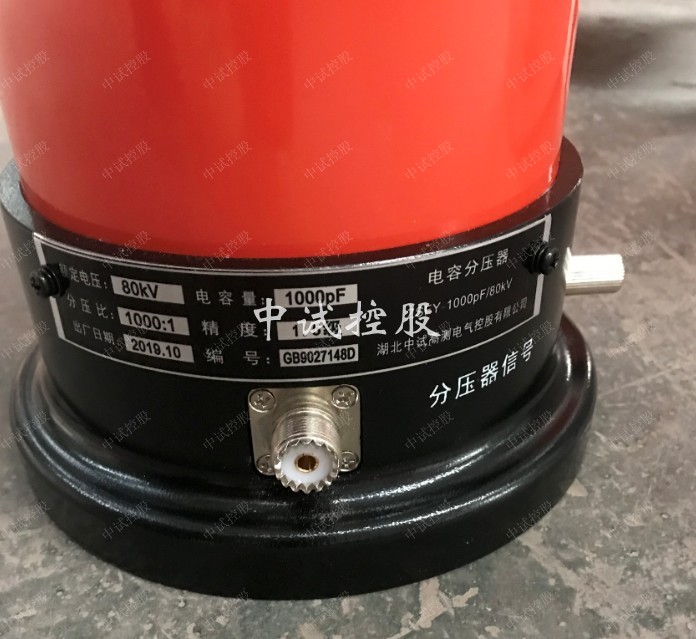

（G）电容分压器

（1）额定电压：60KV（60kV / 500 pF）；

（2）高压电容量：500pF；

（3）介质损耗：tgσ≤0.5%；

（4）分 压 比：1000：1；

（5）测量精度：有效值1.5级；
