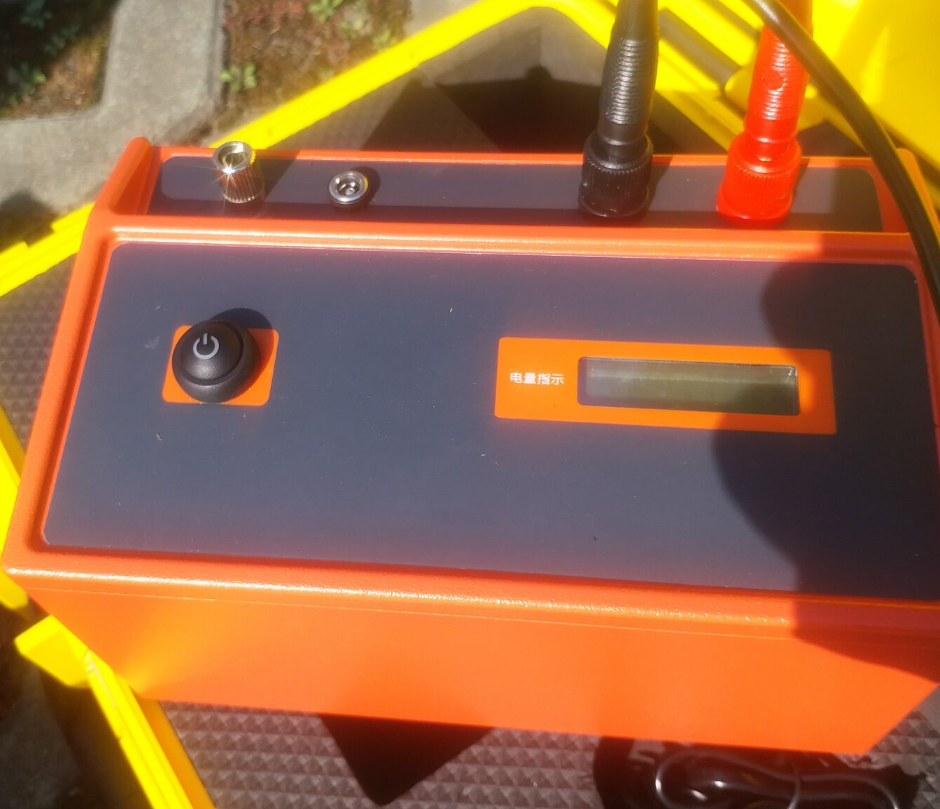

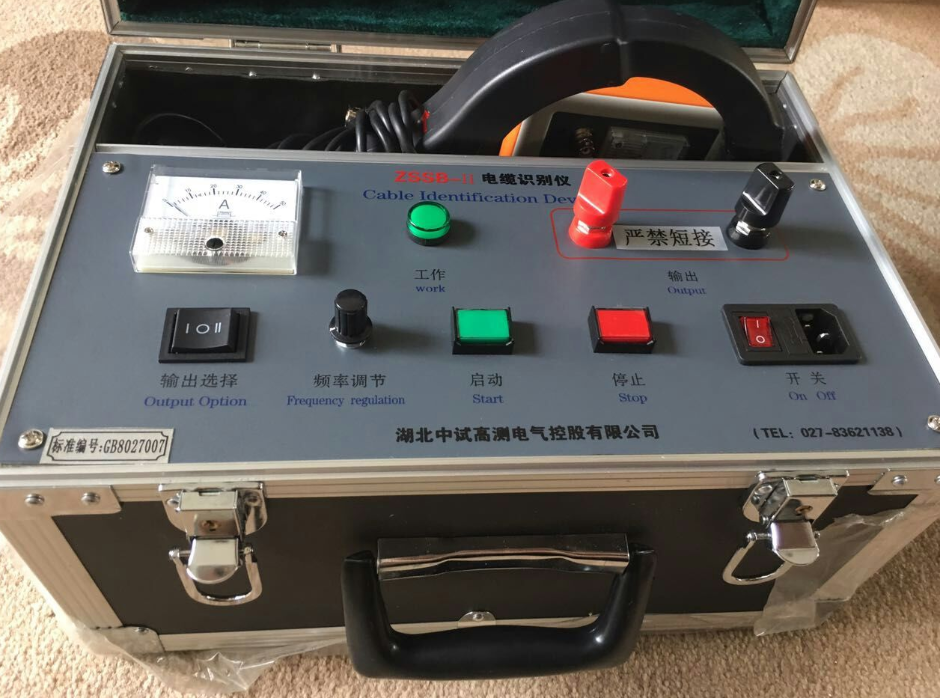

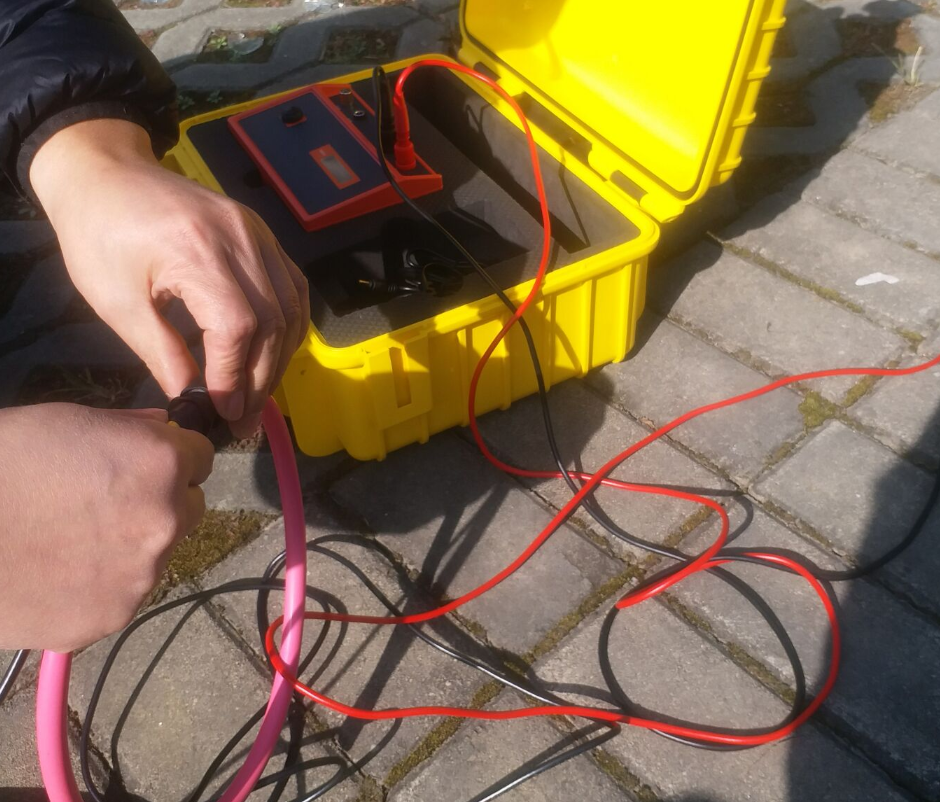

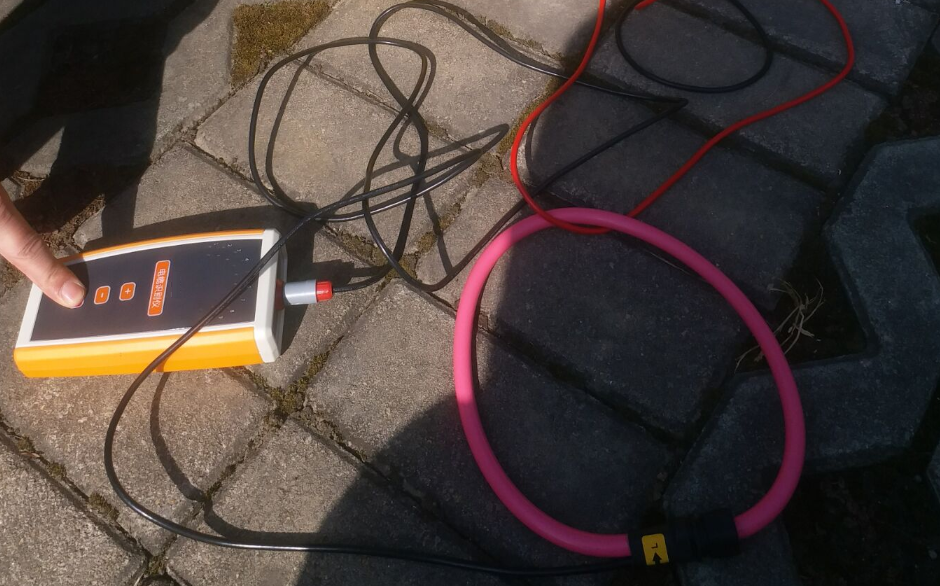

下面运用带电电缆识别仪讲解使用过程中的4种方法。

电缆识别仪实例一：

       电缆屏蔽层通常与地相连，如果电缆束中，其它电缆也接到公共地上，发生器上黑色输出插孔可连到公共地上，返回电流在几根电缆屏蔽层进行分配，将返回电流分成许多支流，意味着被识别电缆的差值电流较大，有用信号较清楚， “差值”的意思是输出电流和其分得的返回电流在同一通道内，如图1所示，图中有5根电缆，4号电缆是我们需要识别的，要识别的电缆中“输出电流”为20A。假设返回电流在所有电缆的屏蔽层中平均分配，在要测的电缆中应有4A的返回电流，要识别的电缆中的差值为：20A（输出）－4A（返回）＝16A（差值）

电缆识别仪实例二：

       如果被测电缆的屏蔽层从系统地中断开，其差值将会得到改进，在该电缆的屏蔽层中，没有返回电流，如下图：

       图中有5根电缆，4号电缆是我们需要的电缆，要识别的电缆中“输出电流”为20A，由于电缆屏蔽层与地断开，在其余4根电缆中分得的返回电流为：20A/4＝5A，要识别电缆的电流差值为：20A－0＝20A。

电缆识别仪实例三：

       用作返回电路的屏蔽层数量越少，从差值法中得到的读数越小，极限情况是仅有两根电缆的情况，如图：

       在图中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在两根电缆的屏蔽层中分配，因此每根电缆的屏蔽层的返回电流为10A，产生的电流差为：20A－10A＝10A。

      将电缆屏蔽层从公共地上断开，改善发生器的接地状况，在电缆远端加一地钉，差值电流会得到改善。

        图中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在2号电缆屏蔽层中为10A，产生的值电流为：20A－0A＝20A

电缆识别仪实例四：

       如果没有屏蔽层来构成返回电路，返回电路可通过地钉来实现，此时需要两个地钉，一个地钉在电流远端与电缆芯线相相连，另外一个与主机黑色输出插孔相连，如下图所示：

       图中有两根电缆，1号电缆是我们要识别的电缆，要识别电缆的输出电流为20A，返回电流通过地钉经大地回到发生器。

为保证环路电阻的阻抗尽可能低，地钉与地之间要保证接触良好。

 注意：为确保人身安全，对已确定的电缆，在维修开锯前，一定要用电缆刺扎器进行刺扎试验。

注：电流流过电流夹钳标牌方向为正方向！
