（一）高压开关常用术语

分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。

同相同期：同相之中，分（合）闸时间最大与最小之差。

相间同期：三相之中，分（合）闸时间最大与最小之差。

平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,取中间80%，动触头运动的行程与时间之比。

最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。

刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。

高压开关动特性测试仪的常用术语

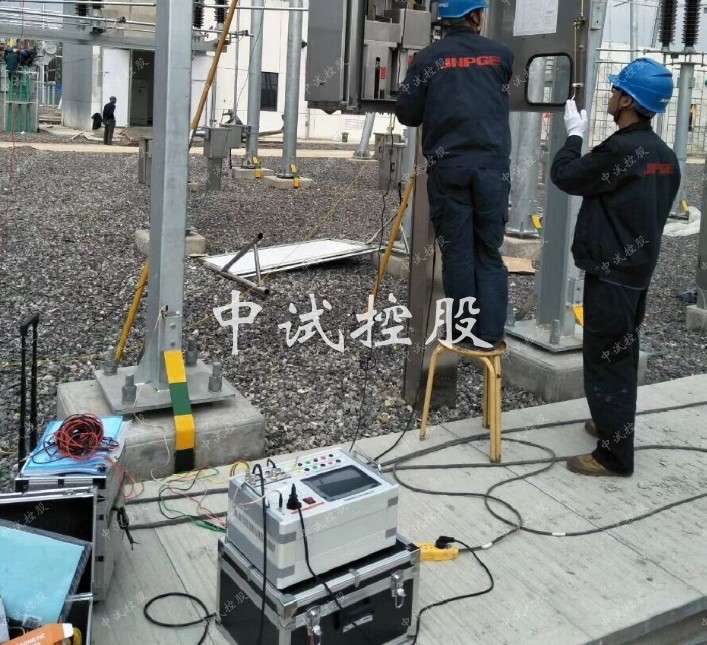

高压开关动特性测试仪

扩展1：高压开关测试能测哪些内容？

高压开关动特性测试仪也称为高压开关机械特性测试仪，采用大规模可编程逻辑电路与高压设备测量技术进行有机结合，高效便捷的处理时间、速度、同期、行程、超程、开距、弹跳、线圈电流、低电压等机械性能，配备直线、角度和万能数据采集器，满足数据测量和动态分析的重要功能，以人机对话的操作方式，面向各种电压等级的真空开关、六氟化硫开关、少油开关、多油开关等高压开关的机械性参数的测量。

扩展2：直线传感器的使用说明

如果需要很精确地测出，开关的动作行程，则需要使用直线传感器；

直线传感器有三种规格，分别是50mm、200mm和300mm；

50mm直线传感器用于真空开关行程速度的测量；

200mm、300mm用于SF6开关行程，速度的测量，此两种传感器为非标准配置。
