SF6气体密度继电器的作用

SF6开关是电力系统广泛使用的高压电器，SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。

从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。现已 SF6气体密度继电器校验仪为大家简单讲解如何检测校验SF6气体密度继电器的性能好坏。

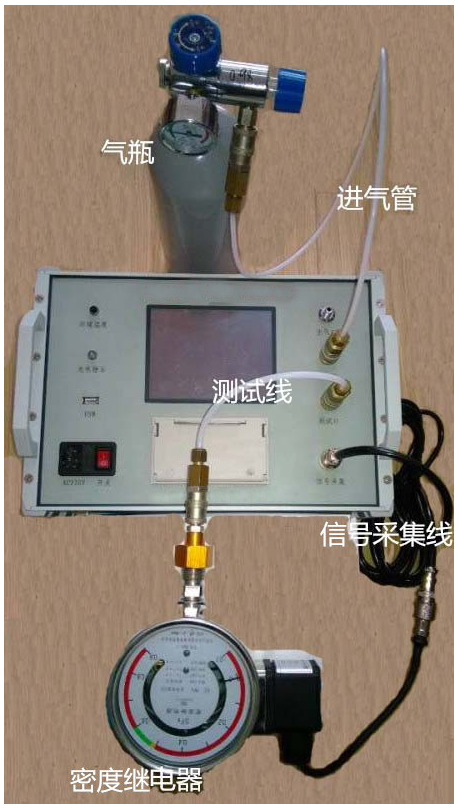

密度继电器校验仪接线图

密度继电器校验方法

连接好气路就可以开启气瓶上的阀门，打开仪器电源，系统初始化后进入主界面所示有“密度继电器校验”、“常温压力表校验”、“20度压力表校验”、“历史数据浏览”、“系统时钟调整”、“计算机通信”等功能。左右旋转鼠标，光标可在各功能项之前随意切换，选能项，“点击选定”即可进入。设置好校验的相关参数。

在确认外界气路均准备好以后，点击“启动”，系统会按设定的参数开始测试检测。在检测的过程中会有电磁阀开启或关闭的声音，升压到预设的上限压力值时转为降压时放气管上会有短暂急速的放气声，相应的测试结果会依次在屏幕上显示，同时屏幕左下角的状态栏上会提示检测次数，升压与降压示意图所示：
