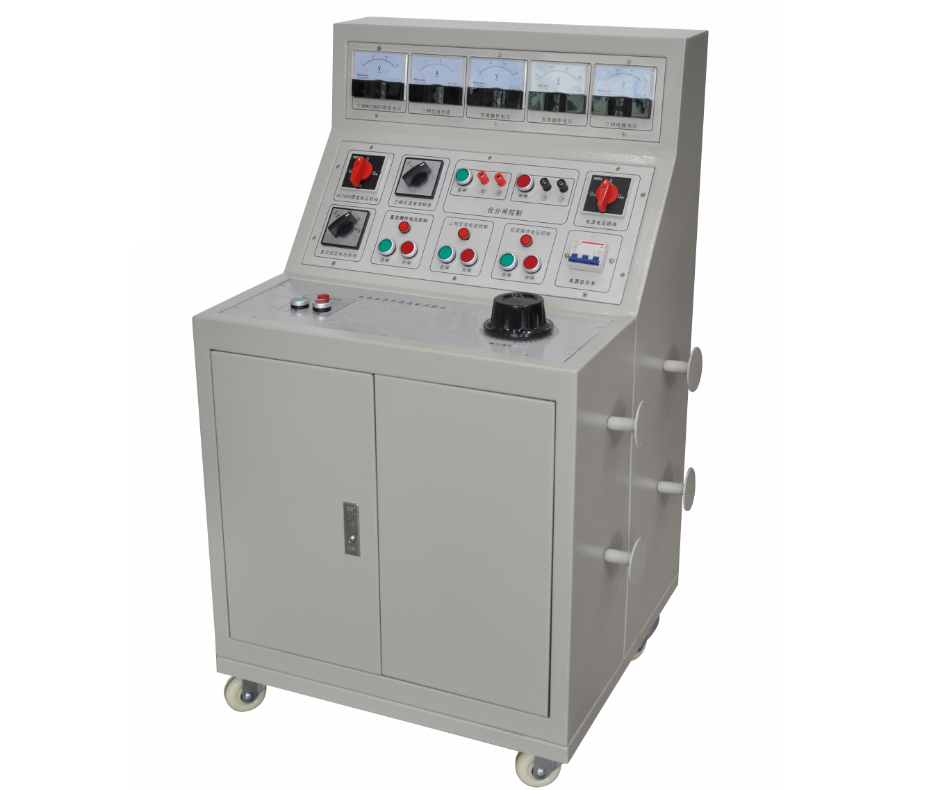

开关柜通电试验台的作用

 高低压开关柜通电试验台主要用于对生产的各种开关柜、箱进行出厂前的通电试验。试验台能提供多种交、直流电源，可以检测开关柜、箱上安装的各种类型的电流表、电压表、电度表等仪表是否正常指示，各种继电器动作值是否合乎要求。是对高低压开关柜的二次配线进行检查，给开关的分合闸操作提供交直流电源，和做保护装置的速断过流保护动作，计量仪表。开关试验台是对开关的二次配线部分进行出厂检查的必备仪器。

技术参数

输入电源：三相四线AC380V

输出电压及电流：

1．三相AC100V输出（固定值）                               一组

2．三相AC 0 – 10A输出（100V，可调值）           一组

3．交流电压输出

AC 0 – 400V，220V时，电流小于10A                     一组

4．直流操作电压输出 DC 0 - 260V                    一组

5．单相AC220V输出（固定值，插座）                 二组

6．三相AC380V输出（固定值，接线柱）            一组

7．直流固定电压24V,36V,110V,220V输出             一组

8．外形尺寸：550mm×750mm×800mm

9．重量：45kg

使用说明

接通三相四线AC380V将输出DC260V接至负载，将输出调节旋扭逆时针旋转至零位。检查并确认接线无误将电源开关闭合，缓慢调节输出调节旋扭，将电压升起到达合适值。

试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。
