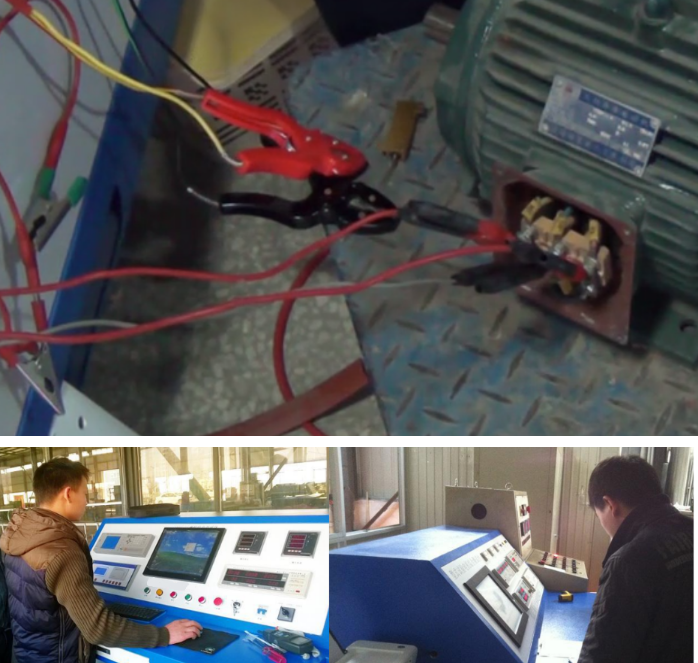

中试控股技术研究院鲁工为您讲解：3kV电机运行实验台

中试控股是3kV电机运行实验台源头实力大厂

可以完成试验：高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准：GB755-2008、GB/T 1032-2012

ZSDJ-II智能电机综合测试台是由中试控股研发生产，适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

ZSDJ-II智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成，具有多通道、多功能、测量精确等特点，全行业处于领先水平！

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统，智能制造设备系统，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

一、概述
1.1本技术方案书规定了电机综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。
1.2 中试所提供产品为符合需方要求的优质产品。
1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在电机、电力电抗器生产、检测企业并受到用户好评的产品。
二、标准及要求
2.1  中试所提供的电机综合测试台的技术条件，均符合国家和电力电机行业标准和规范，如果标准之间有差异，以较高标准执行。
 GB755-2008    《旋转电机 定额和性能》
GB/T 1032-2012 《三相异步电动机试验方法》
GB/T 4025-2010《人机界面标志标识的基本和安全规则 指示器和操作器件的编码规则》
GB/T 5226.1-2008 《机械安全 机械电气设备 第 1 部分 通用技术条件》
GB/T 14394-1993   《计算机软件可靠性和可维护性管理》
GB/T 50054-2011   《低压配电设计规范》
GB/T 50055-2011   《通用用电设备配电设计规范》
GB/T 50063-2008   《电力装置的电测量仪表装置设计规范》
GB/T 6738-86      《电测量指示和记录仪表及其附件的安全要求》
2.2外观检查
对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。
2.3电气试验项目
以下各试验均按有关IEC60076-1 ~5《电力电机》和IEC60726《干式电力电机》标准执行，试验项目如下表所示：
序号 试验项目 出厂试验 现场试验
1 电机空载损耗试验 √ √
2 电机额定转速试验 √ √
三、系统配置（试验对象满足如下电压等级要求：）
序号 最大额定容量
kW 额定电压
kV 试验项目
1 2400 10 满足30%电压下，额定转速测量
2 1000 10 满足额定电压下，额定转速和空载测量
3 240 0.38、0.66 满足额定电压下，额定转速和空载测量
供货范围
序号 设备名称 产品型号 数量 备注
第一部分：主控制台体
1-1 全自动电机综合测试系统 ZSDL-AC-2400 1台 全自动电脑控制
1-2 低压辅助控制柜 ZSDL-AC-2400 1台 一次低压回路
1-3 高压测试辅助控制柜 ZSDL-AC-2400 1台 全自动换挡
1-4 全自动测试软件系统 ZS-DL-10C 1套 定制
工业计算机 研华 1台 I5处理器
显示器 32寸 1台 弧面屏
1-5 电容补偿装置（自动补偿） 600kvar 1套 /
第二部分：电机损耗试验
1 功率分析仪 ZSGL-805 1台 /
2 感应电动调压器 TSJA-800kVA 1台 10- 650V
3 中间升压变压器 800kVA
0.65/3-6-10kV 1台 /
4-1 电流互感器 ZSHL-800A 3台 精度0.2级
4-2 电压互感器 ZSHJ-10kV 3台 精度0.2级
第三部分：仪器仪表
1 转速测试仪 1台 0.15 带通讯
3.3备品备件
1 高压试验测试电缆 米 50米 测试电缆 自备
2 现场调试电缆 米 自备
3 大电流测试钳 300A 把 3 免费 免费
4 电动调压器控制连线 10芯 根 1 免费 免费
5 数字式温湿度计 块 1 免费 免费
3.4售后
序号 名称 天数
1 现场调试 20
四、产品性能
我公司生产的电力电机测试台装置具备如下功能（测试项目）：
? 电机空载特性试验（空载损耗、空载电流测量）；
? 电机负载特性试验（负载损耗、可以自动进行30%电压额定转速测试）；
? 电机转速测试功能；
五、系统参数（技术条件）
5.1电机综合测试台外观：规格尺寸：台体颜色：台体图片（仅作参考）：

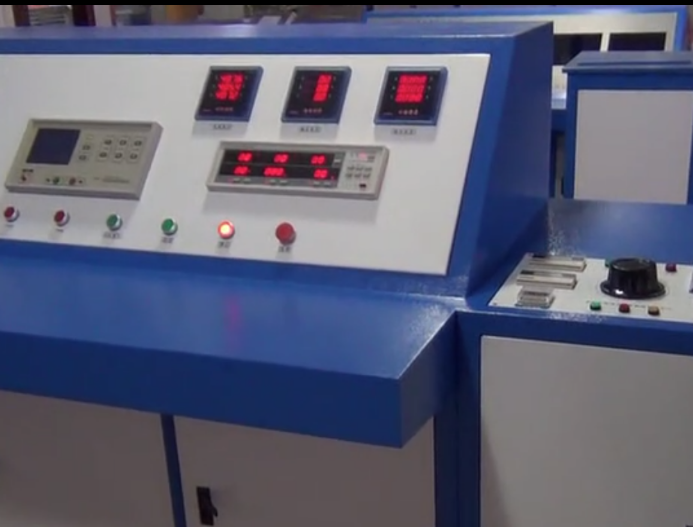

1电机综合试验台参考图片
软件操作说明书
2.1画面和菜单的构成
打开软件图标进入系统的主页面如下图所示，包括系统设置、试品信息、系统状态显示、试验实时数据、实验操作区域等
2.2主菜单和子菜单
最上方显示有5个主菜单依次是：试品管理、通讯设置、程序设置、实验报告、实验完成功能菜单，如下图：
2.2.1试品管理菜单
【文件】菜单主要是用来新建一个电机的文件档案，选择以前的记录文件档案，或者退出软件。
【文件】点击此菜单系统会弹出弹框，如下：
点击添加
弹出弹框是用来设定电机的一些主要参数，主要是电机铭牌参数，按照名称依次填入。按照上面的参数填写，有下拉箭头表示有备选，可供选择。
设置方法：
1.报告编号：电机的编号。
2.产品型号：电机的基本型号，如S11。
3.材料：铜/铝。
4.相序：单相/三相。
5.额定容量：电机的容量，如400kVA。
6.阻抗电压：参照设计。
7.温度：试验时温度，负载折算需要。
参数设置
【参数设置】的主要功能为设置升压的速度，升压动作的动作时间及步进值
线路设置
【线路设置】分为低压线路和高压线路设置，其中低压线路设置包含了外接测试线和系统内部的线路电阻，高压设置只需填入外界测试线阻值即可，主要功能为设置采样测量回路的线路电阻修正
实验报告
【实验报告】该试品试验完成后自动生成实验报告
点击开始试验打开或者建立一个试验编号，新建编号按照前文提到的方法依次按要求填入试验电机的铭牌参数，最后确定即可进入一个电机参数进入试验。
2.4试验操作
本系统一共设置有7个试验项目，空载试验/负载试验/感应耐压试验/外施耐压试验（由于每台设备客户需求不同，所以试验项目也略有增减）
2.4.1空载试验
功能：在空载情况下测量电机的空载电流百分比以及电机的空载百分比。用鼠标点击试验项目/空载试验即可进入到试验窗口。
低压空载试验界面
高压空载试验界面

开始试验：
在设置好各项参数后，系统会根据试品参数自动切换到高压特性或低压特性试验界面。
低压特性操作：选择手动控制，点击测试，选择相应电流档位，点击合闸，点击升压按钮至试验所需电压，点击锁定，点击保存，点击解锁，点击降压至调压器回零位再点击停止即可
高压特性操作：选择手动控制，点击测试，选择相应电流，电压、中间变档位，点击合闸，点击升压按钮至试验所需电压，点击锁定，点击保存，点击解锁，点击降压至调压器回零位再点击停止即可
升压按钮是用来升高调压器输出的电压，按钮的模式是点击升压按钮即可升压，松开升压动作停止。。
降压按钮是用来降低调压器输出的电压，按钮的模式是点击降压按钮即可降压，松开降压动作停止。
当执行完各开关操作后，即可点击升压按钮进行升压操作，观看监控窗口采集的数据，升到指定的试验电压即可。采集到想要数据时点击锁定、保存，当记录完数据后即可解锁，进行降压（注意变频器速率调制最大）。点击停止图标即可。
