可以完成试验：高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准：GB755-2008、GB/T 1032-2012

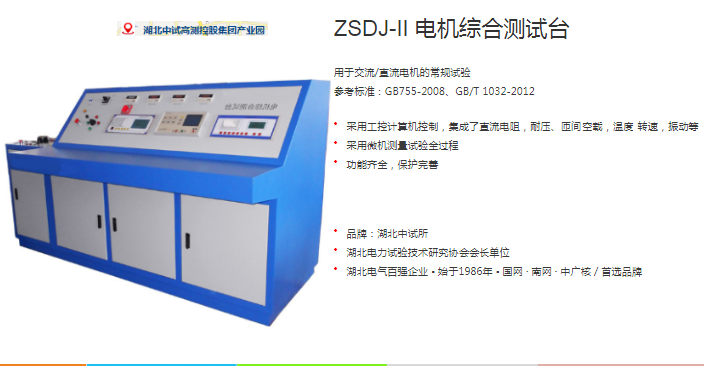

ZSDJ-II智能电机综合测试台是由中试控股研发生产，适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

ZSDJ-II智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成，具有多通道、多功能、测量精确等特点，全行业处于领先水平！

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统，智能制造设备系统，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

一、技术指标

直流电阻：1.000mΩ～200Ω，精度：0.2%+3个字

绝缘电阻：DC500V/DC1000V，500MΩ，精度：5%

冲击匝间：0～4000Vp可调，波前时间0.2us

电量测量：电压 35-1200V，电流0.2-100A，精度0.5%+3个字

工频耐压：0～4000Vac可调，精度：2%

泄漏电流：0～50mA可设定，精度2%

测试时间：1～60s可设定，精度±0.1s

温度：0～100℃，±1℃

二、试验能力

高低压电机单/三相空载电流、高低压电机单/三相空载电压、空载损耗试验、功率因数测量、有功功率、无功功率、视在功率、匝间耐压测试、绝缘测试、工频耐压测试、直流电阻测试。

三、项目说明

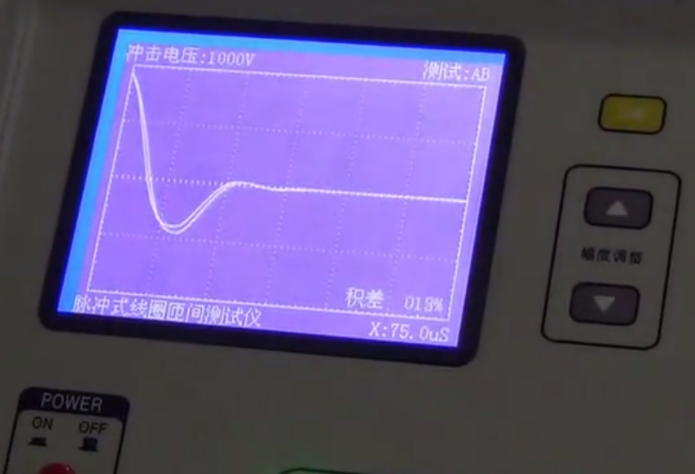

耐压：测量电机绕组和外壳之间的耐压漏电流。匝间：测量绕组的线圈匝间性能。

空载：测试电机在额定电压下的空载电参数。绝缘：测试电机的绝缘性能。

直阻：测试线圈的电阻。

四、测试单元的技术参数要求及说明

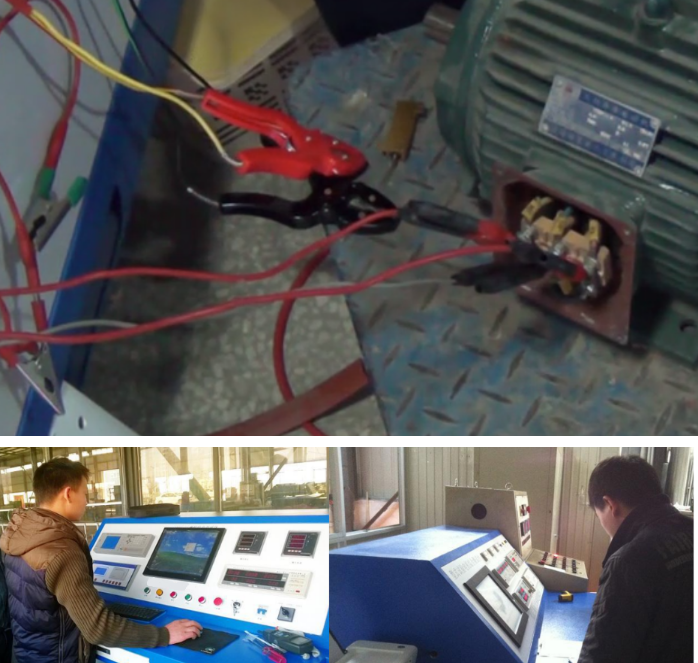

1、操作台要求

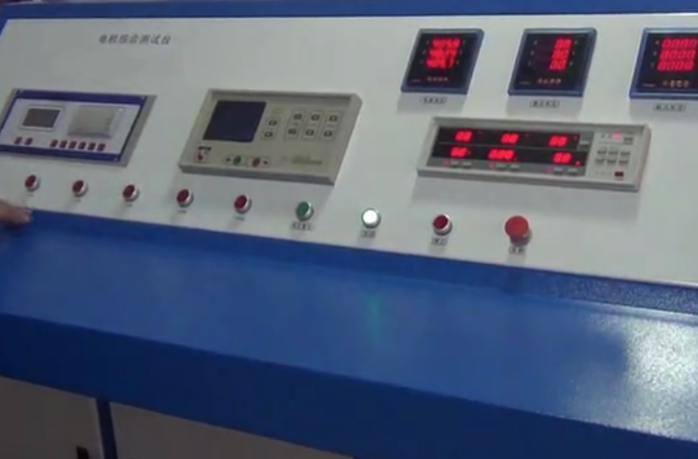

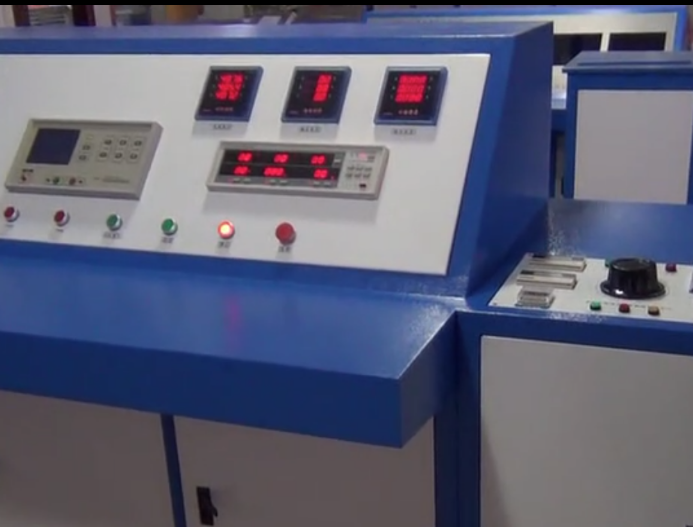

微机型操作台包括操作台架、工业计算机（含键盘、鼠标）、工业液晶显示器、面板显示仪表和各类指示灯、控制开关与按钮，同时要求打印机在未使用时可封闭于操作台架内；试验台内集成三相功率测量模块、计算机接口与采集模块、自动控制模块、相关保护模块、信号调理模块、数据采集模块等。

2、测量方式：采用微机测量

测量回路配置电流、电压互感器和传感器，中间环节采用信号调理接口模块，由计算机完成信号采集和测量任务。

3、控制方式：采用PLC  直接控制

采用系列 PLC 进行联锁控制（或 AC－II 自动控制器），联锁程序可根据用户的要求自

由编辑、修改，控制系统性能稳定、系统可扩展性好。

4、操作方式：手动操作和自动操作方式并存

为避免微机故障时影响试验工作，采用手动控制（面板按钮操作）和自动控制（计算机键盘/鼠标操作）并存的方式，不便采用自动控制或微机出现故障时可以采用手动操作进行试验。

5、试验数据处理：试验结果保存在工控机内

微机试验台配置原装工业计算机，试验结果数据直接保存在试验工控机硬盘中，手动测量的数据由人工输入到试验软件界面，再保存在存储器内，提供本机数据库功能，可以进行试验数据的本机查询访问，设计有试验报告自动生成软件并提供输出打印功

能。

6、电源：采用单调压器（无变压器）输出模式。

ZSDJ-Z 直流电机试验系统

1、直流电机试验系统是专门为直流电机设计的性能测试系统，广泛应用于他励、串励、并励、复励的直流电动机和直流发电机出厂检查试验和型式试验。测试负载可采用磁粉制动机、同型号电机对拖和电力测功机，负载调节稳定、可靠、方便，可以进行稳态测试，也可以进行快速瞬间测试，几秒钟内快速自动完成整个测试，并拟合出所有曲线。

2、试验系统由直流电源、直流切换开关展柜、信号传感器、功率测量设备、自动化试验和控制操作台及直流电机试验软件组成。该系统将所有传感器的信号直接送入计算机，并有计算机采集，分析各种试验数据。直流电机试验系统可测量电机的扭矩、转速、功率、电压、电流、机械效率，利用计算机对测试数据自动生成报表，自动绘制性能曲线。

ZSDJ-Z 直流电机试验系统可完成变频调速电动机的出厂检验及型式试验，它是由数字变频电源、宽频功率测试模块和测试软件组成，数字变频电源可提供V/F分离控制、频率控制、矢量控制和直接转矩控制（DTC）等多种控制方法。宽频功率测量模块能够适应各种频率下的点参量的基波、谐波的高精度测量。

测试系统可选用共直流母线、四象限回馈等不同的能量回馈模式，满足不同厂家的测试需求。

产品特征

变频电机用变频电源有以下特点：

1、电源品质高、性能稳定：除满足试验标准要去的电源品质外，数字电源具有频率范围宽、频率稳定度高、输出电压频率响应快、输出点参量闭环控制等特点，这些特点为形成高性能的电机试验站提供了良好的基础。

2、电源的并联解并和扩容功能：试验系统使用的两台数字电源系统可以并联运行，单机容量提高一倍，为等效负载法（叠频）试验和其他单电源运行的试验项目提供更大的试验容量；在试验系统需要扩容时，只需要增加数字电源的容量（并联新的数字电源）使可完成系统扩容升级。

3、方便灵活的等效负载试验：定子叠频法是单电机进行温升试验的主要方法。不需要叠频变压，数字电源单机能够满足输出满足叠频试验要求的电压波形。

设计依据

GB/T22670-2008 变频器供电三相笼型感应电动机试验方法

GB755-2008旋转电机 定额和性能

GB/T755.2-2003旋转电机（牵引电机除外）确定损耗的效率的试验方法

ZSDJ-T 永磁同步电机试验系统

与传统的电励磁同步电机相比，永磁同步电机，特别是稀土永磁同步电机具有损耗少、效率高、节电效果明显的优点。又因无需励磁电流，没有励磁损耗，提高了电动机的效率和功率密度。针对永磁同步电机的特点，在网络化测控系统的平台上开发建设永磁同步电机试验系统，它具有测试精度高、控制简单、自动化程度高、调速方便、调速范围广、低速性能好等特点，上位机自动设置转速、扭矩，可自动绘制各类特性曲线，广泛用于普通永磁同步电动机、变频高速永磁同步电动机。

产品特征

永磁同步电机试验系统性能特点

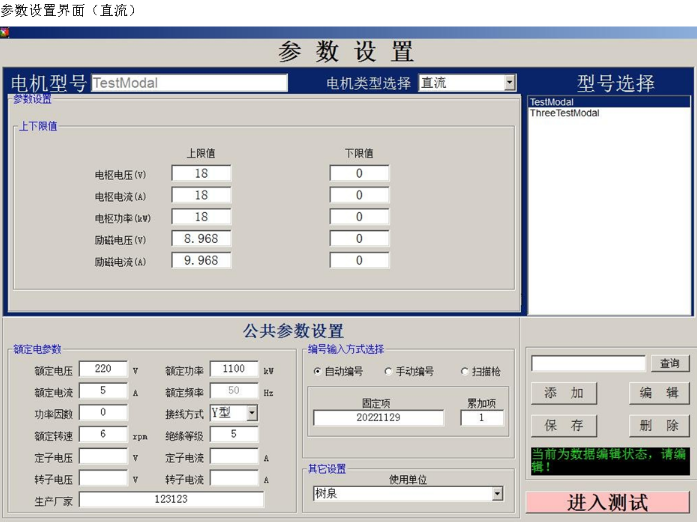

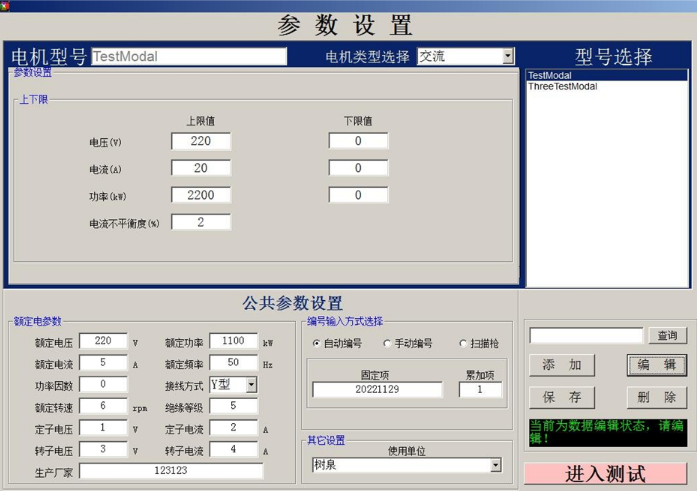

1、标准参数管理功能

标准参数可通过键盘输入，具有权限保护功能，作为测试电机合格与否的依据。

2、测试过程控制功能

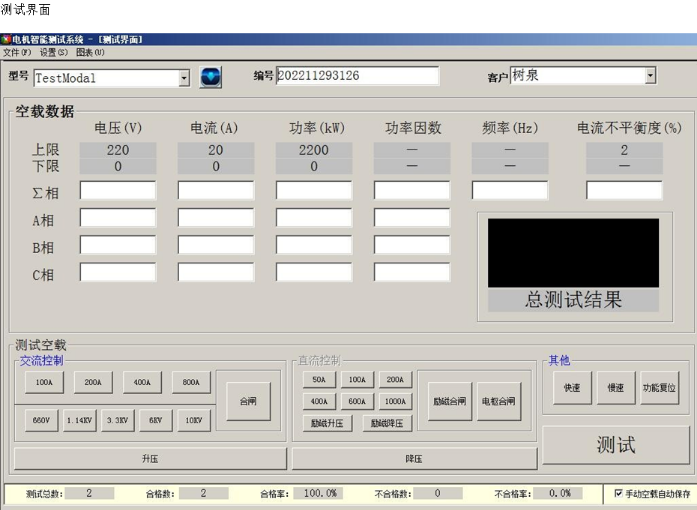

软件系统在接线完毕、按下启动按钮后，可以按照设定好的测试内容与线路对定子执行自动测试，并在屏幕上显示所有测试结果。

3、编号管理功能

可以根据型号类型保存相应的定子编号，并在测试时自动递加。

4、测试数据管理功能

该软件可以保存电机的测试数据，有多种方式对测试结果检索，可对测试结果进行约定格式的打印。
