可以完成试验：高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准：GB755-2008、GB/T 1032-2012

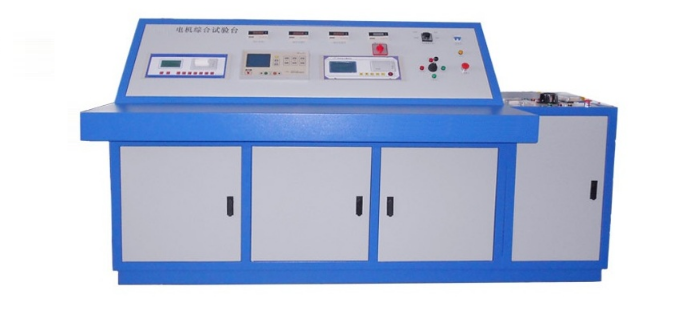

ZSDJ-II智能电机综合测试台是由中试控股研发生产，适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

ZSDJ-II智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成，具有多通道、多功能、测量精确等特点，全行业处于领先水平！

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统，智能制造设备系统，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

技术指标
1·中文菜操作单显示、自动打印、操作方便、另配备有可靠的标准表比较测试通道；
2·电机交流耐压装置为便携式可任意移动；
3·容量630KW-9000KW电压6KV-10000V高压电机需增加10KV升压器、10KV高压互感器等；
4·电气强度：量程0-10mA；
5·测试条件：施加电压0-3KVAC可调,精度1%；
6·绝缘电阻：量程10-500MΩ,测试条件施加电压500VDC,精度3%；
7·冷态电阻：量程0-1KΩ,测试条件恒流源,精度1%；
8·低启电流：量程ACO-60A,测试条件0-额定电压,精度1%；
9·堵转电流：量程ACO-200A,测试条件降压独转,精度1%；
10·空载功率：量程0-100KW,测试条件额定电压,精度1%；
11·空载电流：量程ACO-200A,测试条件额定电压,精度1%；
12·泄漏电流：量程0-20mA,测试条件1.06倍额定电压,精度1%；
13·匝间绝缘：测试条件0.5-3.5AV,精度1%。
二、试验能力
本电机综合测试台主要用于交流电机的常规试验或大修、出厂试验。依据用户提供的技术要求满足以下国家标准：
1·用户提供的技术要求
2·GB/T 1029-2005《三相同步电机试验方法》
3·GB/T 5171-2002《小功率电动机通用技术条件》
4·GB755-2008《旋转电机定额和性能》
5·GB-T 1032-2005《三相异步电动机试验方法》
6·GB 50055-93《通用用电设备配电设计规范》
7·GB/T 63-90《电力系统的电测量仪表系统设计规范》
8·GB6738-86《电测量指示和记录仪表及其附件的安全要求》
三、执行标准
安全设计内容包括试验人员安全防护和试验设备运行逻辑、故障保护，设计首先保障试验操作人员的安全，安全设计依据标准为。符合 GB/T4776，GB/T5169，GB/4285-1993，GB755-2008、GB/T 1032-2012等相关国家标准。
四、项目说明
耐压：测量电机绕组和外壳之间的耐压漏电流匝间：测量绕组的线圈匝间性能；
空载：测试电机在额定电压下的空载电参数转速：电机的额定转速；
振动：电机空载情况下的振动温度：测量电机温度；
绝缘：测量电机绝缘性能直阻：测量电机线圈电阻。
五、测试单元的技术参数要求及说明
1·操作台要求
微机型操作台包括操作台架、工业计算机（含键盘、鼠标）、液晶显示器、面板显示仪表和各类指示灯、控制开关与按钮，同时要求打印机在未使用时可封闭于操作台架内；

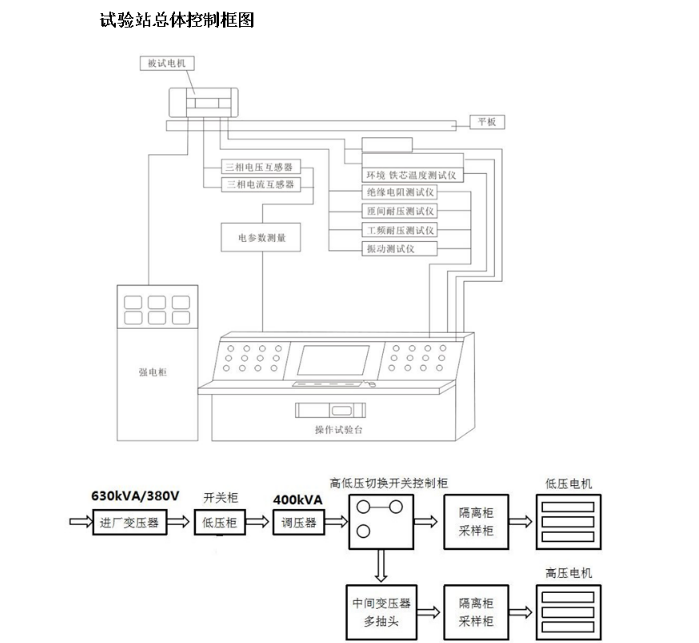

试验台内集成三相功率测量模块、计算机接口与采集模块、自动控制模块、相关保护模块、信号调理模块、数据采集模块等；
2·测量方式：采用微机测量
测量回路配置电流、电压互感器和传感器，中间环节采用信号调理接口模块，由计算机完成信号采集和测量任务；
3·控制方式：采用PLC 直接控制
采用系列 PLC 进行联锁控制（或 AC－II 自动控制器），联锁程序可根据用户的要求自由编辑、修改，控制系统性能稳定、系统可扩展性好；
4·操作方式：手动操作和自动操作方式并存
为避免微机故障时影响试验工作，采用手动控制（面板按钮操作）和自动控制（计算机键盘/鼠标操作）并存方式，不便采用自动控制或微机出现故障时可以采用手动操作试验；
5·试验数据处理：试验结果保存在工控机内
微机试验台配置原装工业计算机，试验结果数据直接保存在试验工控机硬盘中，手动测量的数据由人工输入到试验软件界面，再保存在存储器内，提供本机数据库功能，可以进行试验数据的本机查询访问，设计有试验报告自动生成软件并提供输出打印功能；
6·电源：电源采用单调压器（无变压器）输出模式。
参数
电机综合测试台是成套装置，系统采用工控计算机控制，集成了直流电阻，耐压、匝间、空载，温度，转速，振动等多项目的测量。具有测试速度快、精度高、使用方便、可靠性好等优点，主要用于交流电机的常规试验或大修、出厂试验。
1、中文菜操作单显示、自动打印、操作方便、另配备有可靠的标准表比较测试通道
2、电机交流耐压装置为便携式可任意移动
3、容量630KW-9000KW电压6KV-10000V高压电机需增加10KV升压器、10KV高压互感器等
电气强度：量程0-10mA
测试条件：施加电压0-3KVAC可调,精度1%
绝缘电阻：量程10-500MΩ,测试条件施加电压500VDC,精度3%
冷态电阻：量程0-1KΩ,测试条件恒流源,精度1%
低启电流：量程ACO-60A,测试条件0-额定电压,精度1%
堵转电流：量程ACO-200A,测试条件降压独转,精度1%
空载功率：量程0-100KW,测试条件额定电压,精度1%
空载电流：量程ACO-200A,测试条件额定电压,精度1%
泄漏电流：量程0-20mA,测试条件1.06倍额定电压,精度1%
匝间绝缘：测试条件0.5-3.5AV,精度1%

1、电源品质高、性能稳定：除满足试验标准要去的电源品质外，数字电源具有频率范围宽、频率稳定度高、输出电压频率响应快、输出点参量闭环控制等特点，这些特点为形成高性能的电机试验站提供了良好的基础。

2、电源的并联解并和扩容功能：试验系统使用的两台数字电源系统可以并联运行，单机容量提高一倍，为等效负载法（叠频）试验和其他单电源运行的试验项目提供更大的试验容量；在试验系统需要扩容时，只需要增加数字电源的容量（并联新的数字电源）使可完成系统扩容升级。

3、方便灵活的等效负载试验：定子叠频法是单电机进行温升试验的主要方法。不需要叠频变压，数字电源单机能够满足输出满足叠频试验要求的电压波形。

设计依据

GB/T22670-2008 变频器供电三相笼型感应电动机试验方法

GB755-2008旋转电机 定额和性能

GB/T755.2-2003旋转电机（牵引电机除外）确定损耗的效率的试验方法

ZSDJ-T 永磁同步电机试验系统
