中试控股技术研究院鲁工为您讲解：3kV电机运行调试台

中试控股是3kV电机运行调试台源头实力大厂

可以完成试验：高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准：GB755-2008、GB/T 1032-2012

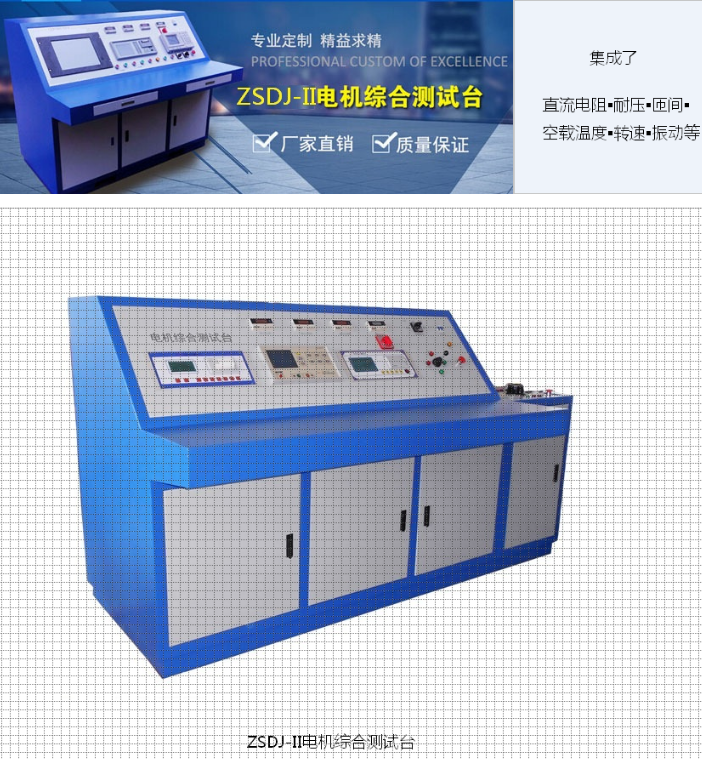

ZSDJ-II智能电机综合测试台是由中试控股研发生产，适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

ZSDJ-II智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成，具有多通道、多功能、测量精确等特点，全行业处于领先水平！

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统，智能制造设备系统，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

特征

一、技术指标

直流电阻：1.000mΩ～200Ω，精度：0.2%+3个字

绝缘电阻：DC500V/DC1000V，500MΩ，精度：5%

冲击匝间：0～4000Vp可调，波前时间0.2us

电量测量：电压 35-1200V，电流0.2-100A，精度0.5%+3个字

工频耐压：0～4000Vac可调，精度：2%

泄漏电流：0～50mA可设定，精度2%

测试时间：1～60s可设定，精度±0.1s

温度：0～100℃，±1℃

二、试验能力

高低压电机单/三相空载电流、高低压电机单/三相空载电压、空载损耗试验、功率因数测量、有功功率、无功功率、视在功率、匝间耐压测试、绝缘测试、工频耐压测试、直流电阻测试。

三、项目说明

耐压：测量电机绕组和外壳之间的耐压漏电流。匝间：测量绕组的线圈匝间性能。

空载：测试电机在额定电压下的空载电参数。绝缘：测试电机的绝缘性能。

直阻：测试线圈的电阻。

四、测试单元的技术参数要求及说明

1、操作台要求

微机型操作台包括操作台架、工业计算机（含键盘、鼠标）、工业液晶显示器、面板显示仪表和各类指示灯、控制开关与按钮，同时要求打印机在未使用时可封闭于操作台架内；试验台内集成三相功率测量模块、计算机接口与采集模块、自动控制模块、相关保护模块、信号调理模块、数据采集模块等。

2、测量方式：采用微机测量

测量回路配置电流、电压互感器和传感器，中间环节采用信号调理接口模块，由计算机完成信号采集和测量任务。

3、控制方式：采用PLC  直接控制

采用系列 PLC 进行联锁控制（或 AC－II 自动控制器），联锁程序可根据用户的要求自

由编辑、修改，控制系统性能稳定、系统可扩展性好。

4、操作方式：手动操作和自动操作方式并存

为避免微机故障时影响试验工作，采用手动控制（面板按钮操作）和自动控制（计算机键盘/鼠标操作）并存的方式，不便采用自动控制或微机出现故障时可以采用手动操作进行试验。

5、试验数据处理：试验结果保存在工控机内

微机试验台配置原装工业计算机，试验结果数据直接保存在试验工控机硬盘中，手动测量的数据由人工输入到试验软件界面，再保存在存储器内，提供本机数据库功能，可以进行试验数据的本机查询访问，设计有试验报告自动生成软件并提供输出打印功

能。

6、电源：采用单调压器（无变压器）输出模式。

1、直流电机试验系统是专门为直流电机设计的性能测试系统，广泛应用于他励、串励、并励、复励的直流电动机和直流发电机出厂检查试验和型式试验。测试负载可采用磁粉制动机、同型号电机对拖和电力测功机，负载调节稳定、可靠、方便，可以进行稳态测试，也可以进行快速瞬间测试，几秒钟内快速自动完成整个测试，并拟合出所有曲线。

2、试验系统由直流电源、直流切换开关展柜、信号传感器、功率测量设备、自动化试验和控制操作台及直流电机试验软件组成。该系统将所有传感器的信号直接送入计算机，并有计算机采集，分析各种试验数据。直流电机试验系统可测量电机的扭矩、转速、功率、电压、电流、机械效率，利用计算机对测试数据自动生成报表，自动绘制性能曲线。

ZSDJ-Z 直流电机试验系统可完成变频调速电动机的出厂检验及型式试验，它是由数字变频电源、宽频功率测试模块和测试软件组成，数字变频电源可提供V/F分离控制、频率控制、矢量控制和直接转矩控制（DTC）等多种控制方法。宽频功率测量模块能够适应各种频率下的点参量的基波、谐波的高精度测量。

测试系统可选用共直流母线、四象限回馈等不同的能量回馈模式，满足不同厂家的测试需求。
