中试控股技术研究院鲁工为您讲解：3kV电机运行试验台

中试控股是3kV电机运行试验台源头实力大厂

可以完成试验：高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准：GB755-2008、GB/T 1032-2012

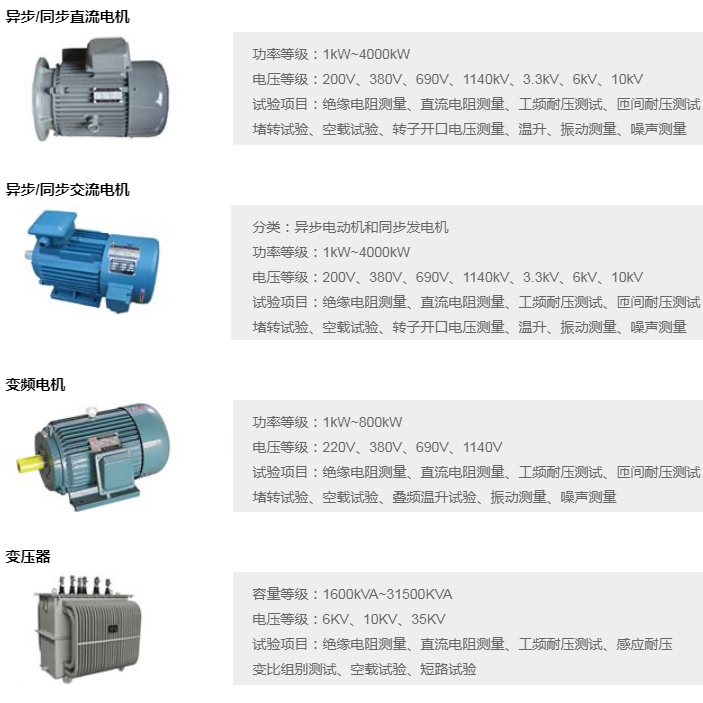

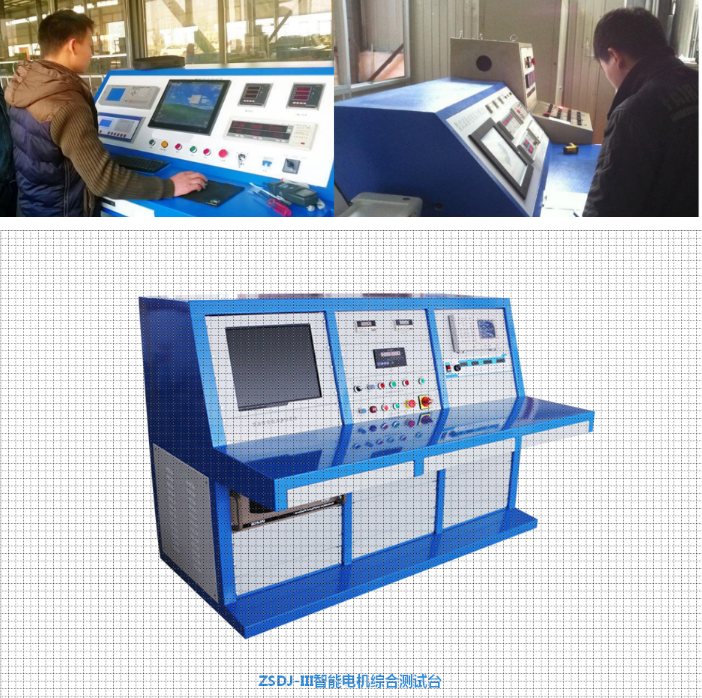

ZSDJ-II智能电机综合测试台是由中试控股研发生产，适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

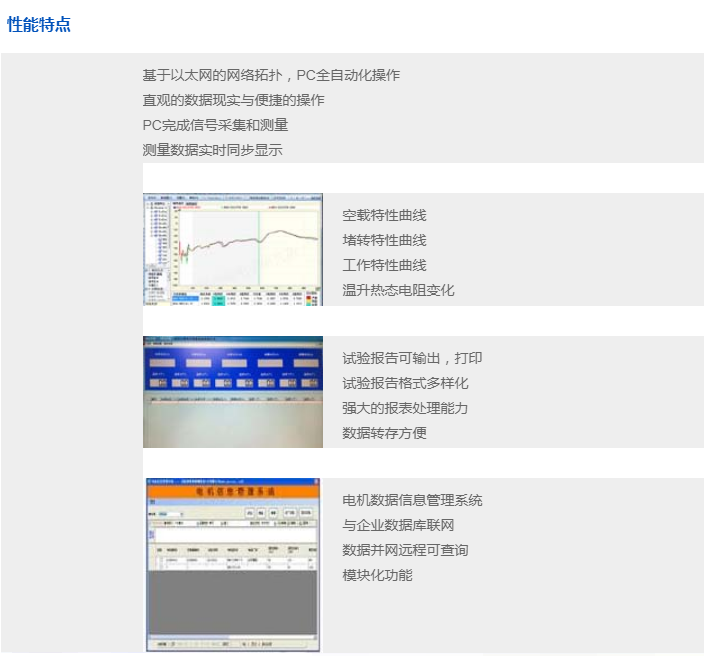

ZSDJ-II智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成，具有多通道、多功能、测量精确等特点，全行业处于领先水平！

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统，智能制造设备系统，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

一、概述

1.1本技术方案书规定了电机综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。

1.2 中试所提供产品为符合需方要求的优质产品。

1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在电机、电力电抗器生产、检测企业并受到用户好评的产品。

二、标准及要求

2.1  中试所提供的电机综合测试台的技术条件，均符合国家和电力电机行业标准和规范，如果标准之间有差异，以较高标准执行。

 GB755-2008    《旋转电机 定额和性能》

GB/T 1032-2012 《三相异步电动机试验方法》

GB/T 4025-2010《人机界面标志标识的基本和安全规则 指示器和操作器件的编码规则》

GB/T 5226.1-2008 《机械安全 机械电气设备 第 1 部分 通用技术条件》

GB/T 14394-1993   《计算机软件可靠性和可维护性管理》

GB/T 50054-2011   《低压配电设计规范》

GB/T 50055-2011   《通用用电设备配电设计规范》

GB/T 50063-2008   《电力装置的电测量仪表装置设计规范》

GB/T 6738-86      《电测量指示和记录仪表及其附件的安全要求》

2.2外观检查

对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。

2.3电气试验项目

以下各试验均按有关IEC60076-1 ~5《电力电机》和IEC60726《干式电力电机》标准执行，试验项目如下表所示：

序号     试验项目     出厂试验     现场试验

1    电机空载损耗试验    √   √

2    电机额定转速试验    √   √

三、系统配置（试验对象满足如下电压等级要求：）

序号     最大额定容量

kW 额定电压

kV  试验项目

1    2400     10  满足30%电压下，额定转速测量

2    1000     10  满足额定电压下，额定转速和空载测量

3    240 0.38、0.66  满足额定电压下，额定转速和空载测量

规范和标准

在工程设计和设备采购中应采用下列标准和规范：

GB/T22669        三相永磁同步电动机试验方法；

GB/T1032        三相异步电动机试验方法

GB/T1029        三相同步电动机试验方法

GB/T755           旋转电机性能和定额；

JB/T5000.3    重型机械通用技术条件（焊接件）；

JB/ZQ4000.7     锻件通用技术要求；

GB6333          电力液压块式制动器；

GB8196          机械设备防护罩安全要求；

GBT12467        焊接质量保证一般原则；

GB9286       色漆和清漆漆膜的划格试验；

GB8923       涂装前钢材表面锈蚀等级和除锈等级；

DLT_849         电力设备专用测试仪器通用技术条件；

GB50150           电气装置安装工程  电气设备交接试验标准；

GB50169         电气装置安装工程接地装置施工及验收规范；

GB50168         电气装置安装工程电缆线路施工及验收规范；

GB50054           低压配电设计规范；

GB50052           供配电系统设计规范；

GB50055           通用用电设备配电设计规范；

GB50254-259       电气装置安装工程施工及验收规范；

GB4064       电气设备安全设计导则；

GB4942.1          电机外壳防护分级；

GB6995.1          电线电缆识别标志第1部分：一般规定；

GB4208      外壳防护等级的分类。

当上述文件与本技术条件的要求发生矛盾时，原则上应按严者的要求执行，或以书面形式向买方提出，由买方负责解释或提出处理意见。本技术条件涉及到规范和标准应为最新版本。
