中试控股技术研究院鲁工为您讲解：3kV电机运行测试台

中试控股是3kV电机运行测试台源头实力大厂

可以完成试验：高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准：GB755-2008、GB/T 1032-2012

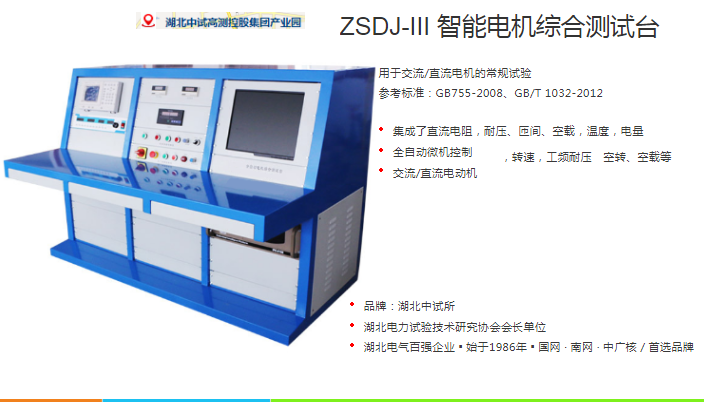

ZSDJ-III智能电机综合测试台是由中试控股研发生产，适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

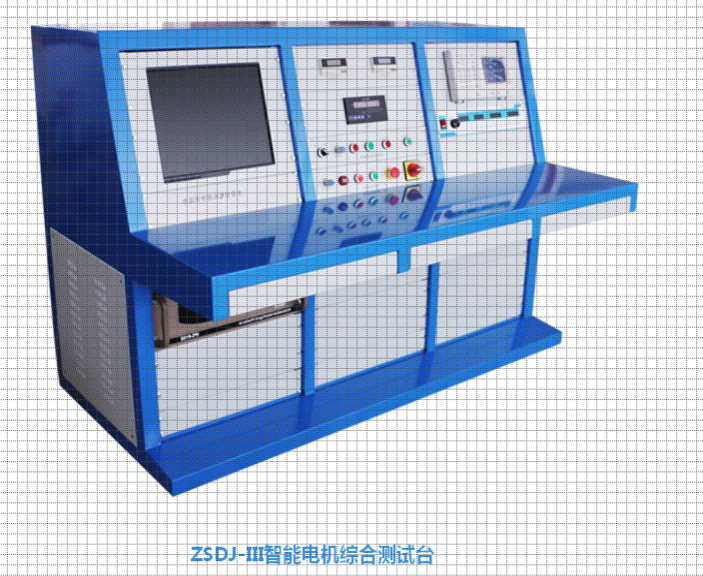

ZSDJ-III智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成，具有多通道、多功能、测量精确等特点，全行业处于领先水平！

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统，智能制造设备系统，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

与传统的电励磁同步电机相比，永磁同步电机，特别是稀土永磁同步电机具有损耗少、效率高、节电效果明显的优点。又因无需励磁电流，没有励磁损耗，提高了电动机的效率和功率密度。针对永磁同步电机的特点，在网络化测控系统的平台上开发建设永磁同步电机试验系统，它具有测试精度高、控制简单、自动化程度高、调速方便、调速范围广、低速性能好等特点，上位机自动设置转速、扭矩，可自动绘制各类特性曲线，广泛用于普通永磁同步电动机、变频高速永磁同步电动机。

产品特征

永磁同步电机试验系统性能特点

1、标准参数管理功能

标准参数可通过键盘输入，具有权限保护功能，作为测试电机合格与否的依据。

2、测试过程控制功能

软件系统在接线完毕、按下启动按钮后，可以按照设定好的测试内容与线路对定子执行自动测试，并在屏幕上显示所有测试结果。

3、编号管理功能

可以根据型号类型保存相应的定子编号，并在测试时自动递加。

4、测试数据管理功能

该软件可以保存电机的测试数据，有多种方式对测试结果检索，可对测试结果进行约定格式的打印。

ZSDJ-Y三相异步电机试验系统

是基于虚拟仪器的网络化测控系统，接入到电机装配质量及技术性能综合评价的环节，为电机性能提供精确的测试数据，帮助电机设计师提升电机品质。测试系统由试验电源、动力开关屏柜、智能仪器、信号传感装置、功率测量模块、网络数据库和试验软件组成。

引用标准

GB755-2008旋转电机  定额和性能GB

755-2-2003 旋转电机（牵引电机除外）确定损耗

GB/T1032-2012三相异步电动机试验方法

电机出厂测试系统测试项目有哪些？
电机出厂测试系统主要测试以下项目：
1、电机的安全性：测试电机的绝缘电阻、耐压、接地等安全性能，确保电机在正常工作状态下不会发生安全事故。
2、电机的机械性能：测试电机的转速、转矩、功率等机械性能指标，确保电机能够正常运行并满足设计要求。
3、电机的电气性能：测试电机的电流、电压、功率因数等电气性能指标，确保电机的电气特性良好。
4、电机的效率：测试电机的效率，即输入电能与输出机械功率的比值，以评估电机的能源利用效率。
5、电机的启动和制动性能：测试电机的启动、停止和制动过程中的性能，以检验电机的启停和制动可靠性。
6、电机的噪声和振动：测试电机在工作过程中产生的噪声和振动水平，以评估电机的工作环境和人员的舒适度。
7、电机的温度和湿度：测试电机在不同工作条件下的温度和湿度变化，以评估电机的热和湿环境适应能力。
8、其他特殊测试：根据电机的具体应用场景和设计要求，可能还需要进行其他特殊测试，如电机的耐腐蚀性、耐高低温性等。

电机效率如何测试更准确，得看这几个
效率是三相异步电动机的重要考核指标，特别是国家节能减排政策发布和实施后，效率的测定已成为各个电机厂家特别关注的话题。为了规范和统一，电机行业所也组织进行了一些相关的培训，从试验规范性的角度促进了试验数据的客观性。
对于不同的电机，所采用的方法不尽相同，也与各电机生产厂家配备的试验设备有较大关系。小编今天将效率的测定方法概括性地捋一捋，一点点揭开节能减排政策背景下最热词汇“效率”的神秘面纱。
效率确定方法的分类
● 直接测定法。该方法直观、简单、相对精度也较高，但不利于对电机性能的具体分析和针对性地改进。
● 间接测定法，又称为损耗分析法。该方法试验项目较多，费时费力，还有较多的计算量，综合精度要差一些，但它能显示出决定电机效率各主要组成部分的具体情况，从而便于对电机设计、工艺及制造中的问题有针对性地加以分析，并通过改进使电机性能达到要求或进一步提高。
● 通过简单试验后再利用理论计算的方法。该方法是在试验设备配置不足时所用的方法，准确度最差。
目前绝大部分电机的技术条件中规定的效率限值都是要求使用损耗分析法进行效率确定。
试验中，总会有一台电机在以异步发电机状态运行，其输出的电能通过变频电源（机组的或电子的)向电网或另一台电机反馈。由此将此方法称为“反馈法”。
E法测定效率——损耗分析法
该方法要求测定被试电动机的输入电功率，用此功率减去各项损耗得出输出功率，再用两者之比求得效率。各项损耗的求取方法如下：
（1）铁心损耗和机械损耗由电动机空载试验求得。
（2）在规定温度时定、转子铜损耗确定方法同C法。
（3）负载杂散损耗的确定方法按下述规定：E法，应实测；E1法，应采用推荐值。
F法——等效电路法
等效电路计算法，是根据电动机空载和堵转试验的部分数据，利用电机的等效电路中有关参数的关系来间接求取电动机效率和其他部分特性数据的方法，是间接求取三相异步电动机效率的方法之一。
本方法在因被试电机容量较大而试验设备能力不足时被采用，当为了给电机控制系统提供某些参数（如变频电源的控制参数设定）时，也可能借用此方法。
G法——降低电压负载法
该测定法为“降低电压负载法”，是间接测定效率的方法之一。在电源或负载能力不能进行满压满负载试验时采用。
H法——圆图计算法
该方法是通过绕组电阻、空载电流、空载输入功率、堵转电流、堵转输入功率等数据计算满载效率和功率因数的方法。
