交流线路的相交接耐压试验仪

交流耐压试验中，关键的问题就是正确选择试验电压的数值，一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。
一般应考虑以下几个因素：
1、在被试品上可能产生过电压的数值、持续时间及其次数。如被试品遭受较高过电压的可能性极小，则可不必采用过高的试验电压；如被试品（如直接与架空线连接的发电机）可能遭受到较高的过电压时，则应适当提高试验电压的数值。
2、电气设备设计时采用的绝缘水平。
3、设备绝缘的状况。设备在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中设备的试验电压应为出厂时的75%~90%。

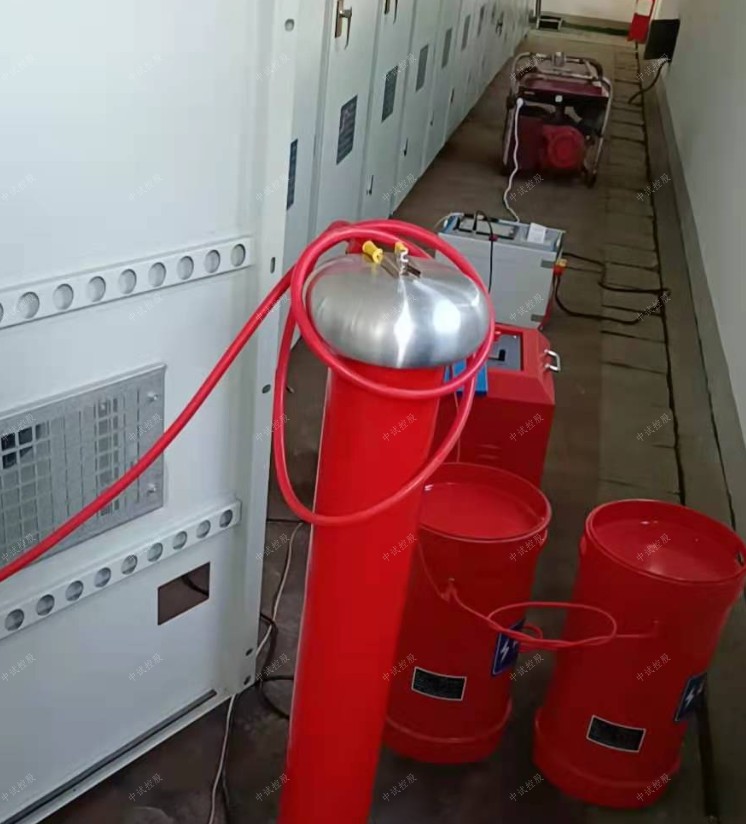

ZSBP-88kVA/44kV变频串联谐振试验装置技术指标

1．额定电压：

22kV---满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV---满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟；

4．交流线路的相交接耐压试验仪装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能　　

四、被试品对象及试验要求

1、10kV/300mm2电缆2km交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、装置主要技术参数及功能

1） 额定容量：88kVA

2） 额定电压：22kV；44kV

3） 额定电流：4A；2A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

被试品是否被穿可按下述各种情况进行判断：
       1、ZSBP-88kVA/44kV变频串联谐振试验装置根据试验时接入的表计进行分析，一般情况下，若电流表突然上升，则表明被试品击穿（过流继电器动作，自动跳闸）。但当被试品的容抗XC  与试验变压器的漏抗 XL之比不大于2时，虽然被试品击穿，电流表指示也不会发生明显的变化，有时还可能出现电流表指示反而下降的情况。
       若出现这种情况，应根据在高压侧的测量电压装置高压侧的电压，被试品若击穿，其电压表只是要突然下降，而在低压侧测量的电压表也要下降，但有时很不明显。
       2、根据试验控制回路的状况进行分析。若过流继电器整定值适当，则被试品击穿时过流继电器动作，电磁开关即跳闸。若整定值过小，可以在升压过程中因被试品的电容电流过大而使过流继电器动作而跳闸。
       3、根据被试品状况进行分析。试验过程中，如被试品发出响声、断续放电响声、冒烟、产生气体、有等都是不能容许的，应查明原因。如查明这种情况来自被试品绝缘部分，则可以认为被试品存在问题或已确实被。
