什么是串联谐振？
      由于电力预防试验大多是对于大容量和高电压的电气设备，建议采用工频耐压进行绝缘性能的检测，也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求，虽两者都属于破坏试验，但经过长期的研究，采用工频耐压的方式相对于直流耐压稳定性，安全性要好，由于电气设备的容量大，电压高，往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求，在国内，为了达到这一目的，基本通过变频串联谐振来实现测量。
      变频串联谐振，“变频”在串联谐振电路中，通过调整可变的频率范围产生谐振条件，“串联”是指在整个电路中的链接方式，串联时，电压相加，电流不变，“谐振”是指的谐振电路，组合起来就是我们常说的串联谐振试验装置。

ZSBP-44kVA/22kV变频串联谐振试验装置技术指标

1．额定电压：

22kV-满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压≤22kV,试验时间5min；

2．输出电压波形变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．直流线路交接耐压试验仪具有过压、过流、零位启动等保护功能
　　

四、ZSBP-44kVA/22kV变频串联谐振试验装置被试品对象及试验要求

1、10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

五、装置主要技术参数及功能

1）额定容量：44kVA；

2）输入电源：单相220或三相380V电压，频率为50Hz；

3）额定电压：22kV

4）额定电流：2A

5）工作频率：30-300Hz；

6）装置输出波形：正弦波

7）波形畸变率：输出电压波形变率≤1%；

8）工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9）温 升：额定负载下连续运行5min后温升≤65K；

10）品质因素：装置自身Q≥30(f=45Hz)；

11）保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12）直流线路交接耐压试验仪测量精度：系统有效值1.5级；

串联谐振试验前有什么条件？
试验前条件分析

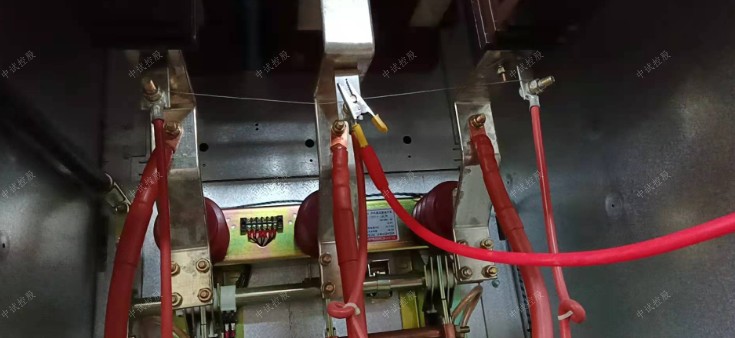

       当我们拿到试验之后，我们要分析试验的主体是什么，比如：电力电缆、变压器、GIS组合器还是母线等等，针对不同的内容所施加的电压不一样，像同样是变压器，中性点接地和不接地的电压等级就不同，而且接线也不同，电压和容量直接影响串联谐振试验装置的配置方案，所说的配置方案也就是连接方式，串联方式、怎么串联以及串联几个等等。
