交流线路交接耐压试验仪

串联谐振试验中控制逆变器的方法有调幅控制和脉冲调频控制两种。脉冲频率调制方法实现起来比较简单，可以在下面两种情况下使用。
1 )如果负载对工作频率范围没有严格限制,这时频率必须跟踪,但相位差可以存在而不处于谐振工作状态。
2 )如果负载的Q值较高,或者功率调节范围不是很大,则较小的频率偏差就可以达到调功的要求。

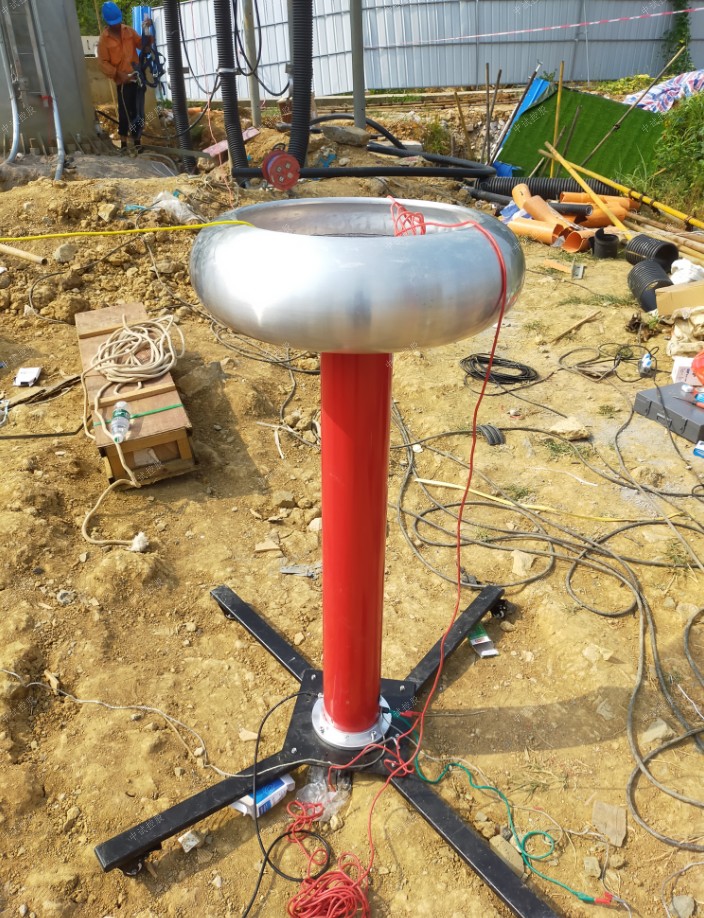

ZSBP-44kVA/44kV变频串联谐振试验装置

一、 被试品对象及试验要求

10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/6300kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

10kV开关柜、绝缘子的交流耐压试验，试验频率30-300Hz，试验电压42kV，试验时间1min。

二、 工作环境

a) 环境温度：－100C –50 0C;

b) 相对湿度：≤90%RH;

c) 海拔高度: ≤1000米；

三、 装置主要技术参数及功能

1） 额定容量：44kVA；

2） 输入电源：单相220或三相380V电压，频率为50Hz；

3） 额定电压：22kV；44kV

4） 额定电流：2A；1A

5） 工作频率：20-300Hz；

6） 装置输出波形：正弦波

7） 波形畸变率：输出电压波形畸变率≤1%；

8） 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9） 温 升：额定负载下连续运行5min后温升≤65K；

10） 品质因素：装置自身Q≥30(f=45Hz)；

11） 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12） 交流线路交接耐压试验仪测量精度：系统有效值1.5级；

脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化,导致集肤深度也随之而改变,在某些应用场合如表面淬火等，集肤深度的变化对热处理效果会产生较大的影响,这在要求严格的应用场合中是不允许的。

ZSBP-44kVA/44kV变频串联谐振试验装置

是用于鉴定电气设备绝缘强度，它对于判断电气设备能否投入运行具有决定性的意义，也是用来保证设备绝缘水平,避免发生绝缘事故的重要手段。因为变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况，能真实有效的发现绝缘缺陷。
