紧凑型输电线路交接耐压试验仪

串联谐振与高压发生器的不同之处
串联谐振（变频串联谐振）是耐压试验中的一种，它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。
同样是耐压试验设备的高压发生器，它们两者有什么区别吗？
串联谐振试验装置运用串联谐振原理, 通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。
而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。

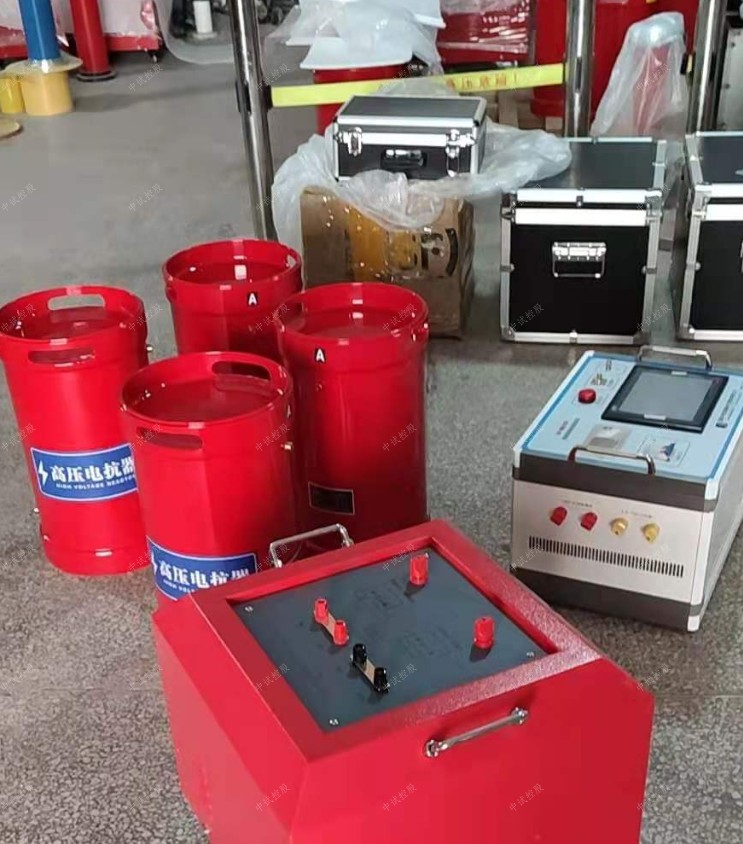

10KV300平3km电缆耐压一般用ZSBP-132kVA/66kV变频串联谐振试验装置

ZSBP-132kVA/66kV变频串联谐振试验装置技术指标

1．额定电压：

22kV-满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV-满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟；

4．紧凑型输电线路交接耐压试验仪装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能　

四、被试品对象及试验要求

1、10kV/300mm2电缆3km交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、装置主要技术参数及功能

1） 额定容量：132kVA

2） 额定电压：66kV

3） 额定电流：6A

4） ZSBP-132kVA/66kV变频串联谐振试验装置测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） ZSBP-132kVA/66kV变频串联谐振试验装置保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

紧凑型输电线路交接耐压试验仪海拔高度: ≤1000米；
