 变电站直流系统接地故障的查找方法

        但是，存在一点接地的直流系统，供电可靠性大大降低，因为在接地点未消除时再发生第二点接地，极易引起直流短路和开关误动、拒动，所以直流一点接地时，设备虽可以继续运行，但接地点必须尽快查到，立即消除或隔离。

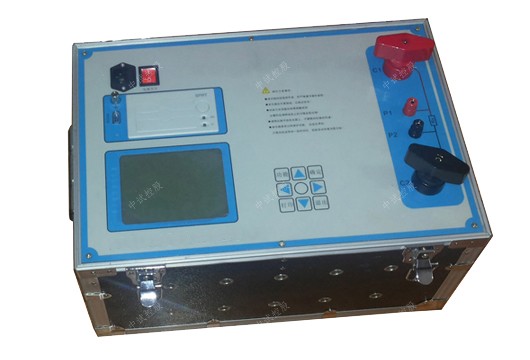

ZSMDJ-800直流系统级差配合测试仪特点
1. 仪器既可以单独使用，也可以与PC机联机使用。
2. 仪器提供直流大电流源使用简便，无需提供蓄电池等直流电源。
3. 320×240液晶显示器、高速热敏打印机，全键盘操作方式，智能化工作全过程。
4. 采用电力电子控制技术产生直流大电流输出，输出电流响应速度快、精度高、连续可调。
5. 多个高精度传感器自动切换电流量程和高性能14位AD采集芯片。
6. 具有掉电存储功能，可以存1000组试验数据。
7. ZUC-500 级差配合测试仪自动保存设置数据，掉电后开机后显示上一次的设置数据。
8. 具有安秒动作试验方式、通流不动作试验、tuokou测试试验、差级配合试验、内阻测试试验五大试验。完全兼容全点测试和抽点测试。
9. 仪器提供RS232通信接口，电脑完全可以控制仪器并导出试验数据。
10. 联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。
11. 仪器带有过热、过流、过压保护保护功能。
12. 仪器抗干扰能力强，电磁兼容能强。

ZUC-500 级差配合测试仪技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 空开级差配合要求测试仪重量：20kg

        1、查找方法
        直流回路数量多、分布广，接地点不好查，相对有效的方法是拉路试探法。即分别对每路空气开关或熔断器拉闸停电，若停电后直流接地现象消失，说明接地点位于本空气开关控制的下级回路中；若现象继续存在，说明下级回路没有接地。
        通过拉路寻找，可将接地点限定在某个空开控制的直流回路中，再通过解开电缆芯，将接地点限定在室内或室外部分；再通过拔出插件，可将接地点限定在插件内和插件外。经过层层分解、一段段排除，最终可将接地点定位于一段简单回路中，再用摇表对回路中的每根接线摇测绝缘，把接地点进一步限定在几根导线或几颗端子上，通过仔细观察，反复触摸，接地点终会“原形毕露”的。
         2、查找步骤直流系统中的空气开关或熔断器是分层分级配置的，一般由总路空开、分路空开串联而成，两级空气开关将直流回路分成了三段。两级空气开关分别是直流屏总路空气开关和各设备分路空气开关，三段回路分别是直流母线及其引出线回路、总路空开馈出的电缆和桥接母线回路、分路空开馈出的保护、控制、监视、储能回路。其中，第三段回路数量最多、接线最复杂、接地几率最高，几乎所有的直流接地都出现在这一段。
        查找要求要想尽快找到接地点所属空开，接地的确切位置和确切原因，就必须对三段回路的构成、作用和现场具体位置十分熟悉，所以查找直流接地的第一步就是熟悉现场直流系统接线。只有熟悉了接线，心中有了数，才能在拉路寻找时不漏拉、不错拉、不重复拉。
        定位到分路空气开关找出总路空开下级串接的所有空气开关（或熔断器），顺序：按照先信号后控制、先室外后室内的原则排出拉路顺序。对于信号回路，如测控装置电源空开、遥信电源空开、通讯电源空开，其不影响故障跳闸，只涉及监控、指挥信号，可最先拉。如果接地点就在这些空开控制的回路，就免除了对重要回路（控制回路、保护回路）的短时停电。对于保护控制回路空开，直接影响到系统安全，拉路时间越短越好，需控制在3秒以内，拉路顺序可按其对应一次设备实时潮流大小来排序，先拉负荷轻的空开，再拉负荷重的空开。如果拉开某路空气开关后，接地极母线对地电压立刻升高到110V左右，则接地点就位于该空开控制的下级回路之中。
              总结：直流系统接地对我们设备安全稳定运行有着很大的危害，由于目前直流系统按照地方单位各自习惯管理使其专业划分不明确，造成每个单位一次专业或者二次专业管理直流系统不一致的想象，但作为继电保护专业的人员都应该具备其查找方法和及时排除故障能力。
