    直流系统的异常分析和处理

在实际工作中，直流系统分布广SF6综合测试仪回路多，很容易发生故障和异常，其中最常见的是直流接地。中试控股电力讲解本期直流系统中的异常分析和处理。

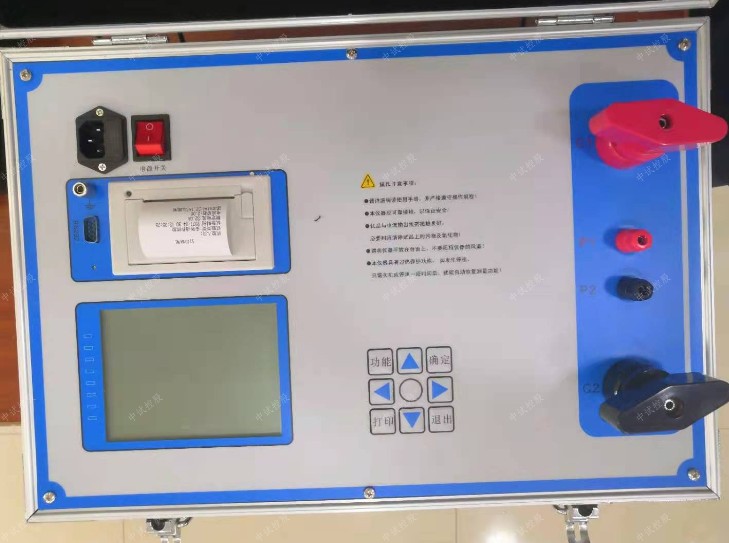

ZSMDJ-800直流系统级差配合测试仪技术参数
工作电源AC 220V±15%，50Hz
电压等级DC 220V
电压精度0.5%
电流精度0.5%
预估精度5%
电流测量范围0~2000A
采样分辨率16位
录波分辨率12位
装置外形尺寸520×470×178mm3
重量20kg

ZSMDJ-800直流系统级差配合测试仪直流系统级差试验应用介绍
直流系统级差配合测试也叫空开级差配合试验，是指直流断路器上下级之间的保护配合，是执行《防范电力生制造事项的二十五项重点要求》中第22项“防止全厂停电事务”措施的补充和完善，直流系统事故对防止全厂停电或者全站停电较为重要，要求检查各级开关不同电流下配合是否有拒动或越级跳闸，级差配合试验也是二十五项重要环节，级差试验的测量是采用直流断路器级差配合测试仪进行测量。

测试方法与流程
根据直流系统的设计方案不同，级差保护最多不超过四级，上下三级保护是比较多见，相互之间配合所选用直流短路器的规格也是有一定的配置比例和要求， 一般初级额定电流最小，下面以5A、10A和20A三级直流断路器为例，将一下具体试验方法，把三个断路器按额定电流大小串联起来，假设一级电流为5A，二级为10A，三级额定电流20A，将三组断路器正级串联通过测试仪正级之后回到负极形成测量回路，然后在参数设置中将额定电流设置成该级差额定电流的3~5倍，最高可达额定电流的8倍，选择测试，观察跳闸断路器的顺序是否正确，有没有误动，拒动和越级跳闸的现象

        1、ZUC-500 级差配合测试仪中试控股电力讲解直流接地的概念
        何为直流接地？当直流系统的正极或负极对地绝缘水平降低到某一整定值时，统称为直流接地。例如对220kV直流系统来说，高压开关动特性测试仪两极对地电压绝对值的差超过40V或绝缘降低到25KΩ以下，应视为直流接地。
         2、中试控股电力讲解直流接地的危害
        直流系统如果只有一点接地是不会对直流系统造成直接危害的，发电机特性测试仪但是必须把及时消除故障，否则如果在直流系统中，再有一点接地就可能造成对整个电力系统的严重危害。
        当直流系统正极接地时，将有可能造成断路器的误动，因为一般跳闸线圈（如出口中间继电器线圈和跳闸线圈等）均接电源负极，如果这些直流回路中再发生直流系统接地或绝缘不良时，跳闸线圈就会直接接于正负极之间，有电流流过继电器，绝缘电阻测试仪（电动兆欧表）就会引起保护误动作。同样的道理，如果直流系统负极接地，跳闸线圈被短路，将有可能造成断路器的拒动。

               低压断路器级差配合试验仪若交流从负电源侧串入直流系统，由于交流分量过零，智能耐压测试仪且通过下图中所示的路径流入绝缘监测装置，所以装置检测出“正、负两极同时接地状态”。并且交流电流可以通过电缆对地电容形成回路，引起断路器直接跳闸，即所谓的保护“无故障跳闸”。
        若交流从正电源侧流入直流系统，同样的原理，绝缘监测装置检测出“正、负两极同时接地状态”。数字式局部放电检测仪电缆对地电容加上充电装置铝箔电容，比从负电源串入的容抗值要大一些，故交流从正电源侧串入比从负电源侧串入“无故障跳闸”的概率要稍低一些。


        ZUC-500 级差配合测试仪就在前两天，小编刚刚遇到了一起由交流串直流引起的故障：SF6气体回收装置故障的起因是不间断电源UPS内电缆老化，线路发生短路导致交流串入直流，引起某500kV线路边开关跳闸。同时交流串直流还击穿了多台测控装置中的压敏电阻，导致直流系统多点接地，处理起来非常繁琐。
        由此可见交流串直流的后果是非常严重的。SF6气体定量检漏仪因此也规定交直流回路不可以共用一根电缆。一则为了防止发生交流串直流，二则防止相互干扰。
