级差配合特性测试仪

直流接地故障检测仪现象：

1、铃响、并有“直流系统故障”“直流系统接地”信号；
2、切换绝缘检查电压表，正或负极对地有指示知，一极全接地时，指示为母线电压。

可查表计算级差配合概率预估值
可显示短路动作电流、弧前时间、灭弧时间及开关分断曲线
负载调节采用大功率纯电阻负载，线度好、精度高
输出控制采用多级高电压大电流直流接触器，灭弧能力强，安全高
装置具有自动“短通”软件延时和人工急停两种保护模式，安全可靠
具有线路电阻预估和可控电流测控两种工作模式

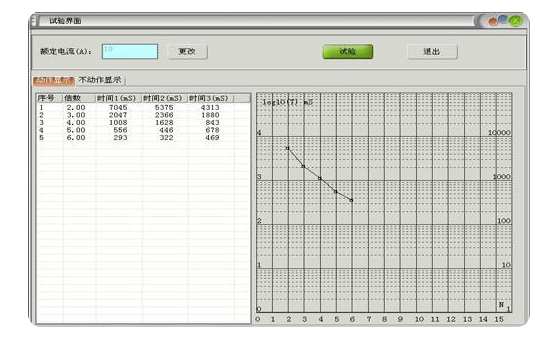

PC机操作软件，可视化图形界面，数据库管理系统，随时查阅记录和报告

ZSMDJ-800直流系统级差配合测试仪技术参数
工作电源AC 220V±15%，50Hz
电压等级DC 220V
电压精度0.5%
电流精度0.5%
预估精度5%
电流测量范围0~2000A
采样分辨率16位
录波分辨率12位
装置外形尺寸520×470×178mm3
ZSMDJ-800直流系统级差配合测试仪重量20kg

便携式直流接地故障检测仪处理：

1、检查接地情况，确定接地极性，是否全接地；
2、若两组母线道并列运行应将两组母线分裂以确定是那条母线上有接地；
3、合上母联刀闸，逐一切换各路负荷，确定接地发生在那一分路上；
4、将该分路中的一部分负荷逐一转移至另一路或逐一停下各部分负荷以找出接地点，并断其直流电源，联系有关人员处理。
确定哪条母线接地后，也可与有关人员联系后采用瞬时停下各路负荷电源的方法来确定是哪一路负荷接地。
所谓直流系统接地，系指直流系统中一极与大地绝缘情况遭到而发生的情况，此时该极与大地带有同极性之特性。若该极全接地则大地对另一极之间为版全电压〈母线〉，直流一极发生接地后，由于构不成回路，所以权对设备运行一般来说危害不大，同时另一极也发生接地，则可构成回路，往往造成直流短路或设备继电保护装置误动作。所以，发生一极接地后，应迅速找出接地点并排除，以防发展成为两极接地。
