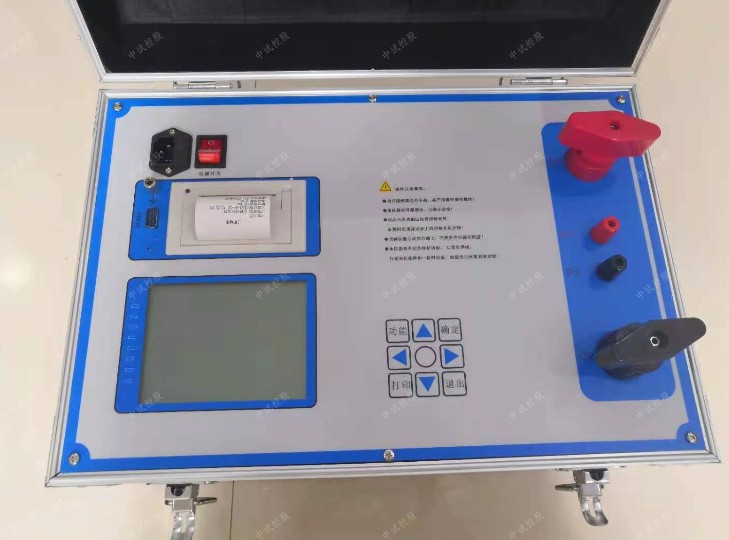

空开级差配合测试仪

安秒动作试验用来检测

直流断路器开断（电流倍数—时间）的试验。根据规程，电流倍数从2~N（不同直流断路器不等）进行试验，每个电流倍数下要求进行三次试验，获得的三个动作时间，ZSMDJ-800直流系统级差配合测试仪动作时间的平均值连线要落在规程中的闭络线（可以用PC机来做些曲线）。此试验计时相对更加灵敏。

技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

特点
高精度、高性能、高速数据采集卡，多通道并行采集存储
可预设短路电流、进行短路测试校验级差配合的选择
可通过带载小电流预估支路的短路电流
可查表计算级差配合概率预估值
可显示短路动作电流、弧前时间、灭弧时间及开关分断曲线
负载调节采用大功率纯电阻负载，线度好、精度高
输出控制采用多级高电压大电流直流接触器，灭弧能力强，安全高
装置具有自动“短通”软件延时和人工急停两种保护模式，安全可靠
具有线路电阻预估和可控电流测控两种工作模式
PC机操作软件，可视化图形界面，数据库管理系统，随时查阅记录和报告

ZSMDJ-800直流系统级差配合测试仪级差配合概率预估是变电站直流电源系统保护电器直流断路器能否正确配合的理论保障，中试控股通过分析直流断路器tuokou曲线、参考《DLT 5044-2014 电力工程直流电源系统设计技术规范》、《GB14048.2-2008低压开关设备和控制设备第2部分： 断路器》等相关规程总结归纳出一种级差配合概率预估算法。 系统通过设置不同的测试电流值，接通所需负载电阻，多次测试后取平均值提高数据稳定性，并计算出当前直流断路器末端短路预估值，预估级差配合概率。

校验测试即短路测试，直接在当前直流断路器末级进行短路测试，快速采集短路电流绘制成曲线， 计算出断路器动作电流、弧前时间、灭弧时间，并人工观察确定级差配合实际跳闸情况。
