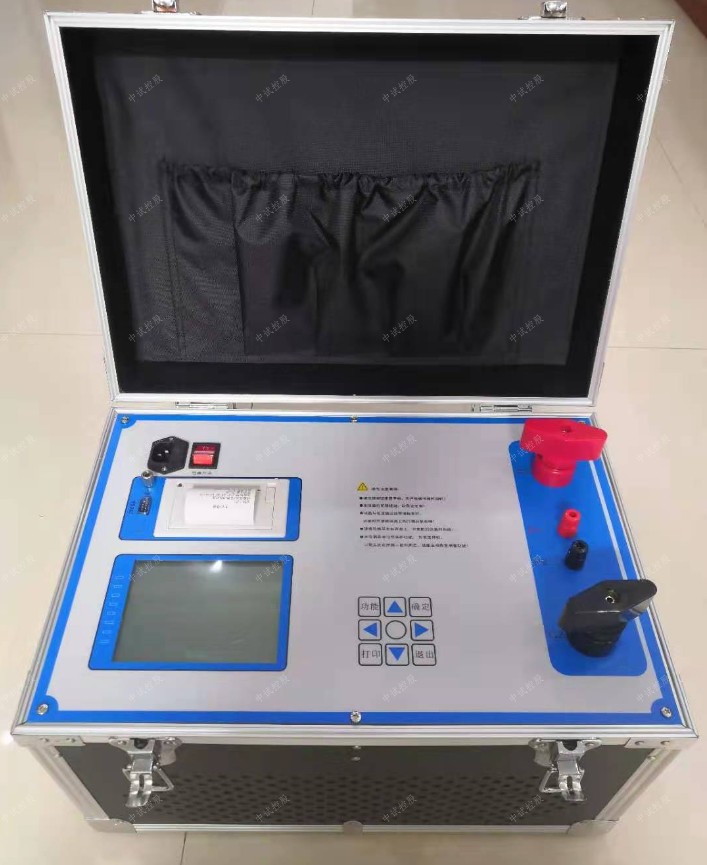

直流系统极差配合测试仪
直流系统极差配合测试仪 分为上位管理机、下位机测控装置两部分，采用集中控制分体作业方式，操作简单、使用灵活、处理高效。为防止因上下级直流断路器保护动作不匹配带来的隐患，国家电网规定，对于新装和运行中的直流保护电器，必须保证其直流回路级差配合的正确性。 为此，ZSMDJ-800直流系统级差配合测试仪旨在测试变电站直流回路各级直流断路器保护动作级差配合的正确性，中试控股根据测试结果报表各级直流断路器。

技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

特点
高精度、高性能、高速数据采集卡，多通道并行采集存储
可预设短路电流、进行短路测试校验级差配合的选择
可通过带载小电流预估支路的短路电流
可查表计算级差配合概率预估值
可显示短路动作电流、弧前时间、灭弧时间及开关分断曲线
负载调节采用大功率纯电阻负载，线度好、精度高
ZSMDJ-800直流系统级差配合测试仪输出控制采用多级高电压大电流直流接触器，灭弧能力强，安全高
装置具有自动“短通”软件延时和人工急停两种保护模式，安全可靠
具有线路电阻预估和可控电流测控两种工作模式
PC机操作软件，可视化图形界面，数据库管理系统，随时查阅记录和报告

级差配合试验
首先把三个断路器按额定电流大小串联起来，假设一级额定电流为100A最小、二级为200A、SAN级额定电流300A最大。然后对应接到仪器的正负极上，仪器设置好输出电流为210A，这时按级差配合要求第一级断路器最先跳闸，然后第二级断路器后跳，说明级差配合试验合格。不过实际中因使用断路器不同，性能误差较大，引起越级跳闸的情况也会时有发生。
