级差配合检测系统级差配合试验要求及注意事项
１ 蓄电池组充满电；
２断开交流电源，短接降压硅链、拔出降压模块、退出降压保护器；
３拔掉分流器的采样线；
４断开监控器工作电源保险、各采样保险；
５ 断开绝缘监测装置保险、断开传感器公共端；
６ 断开霍尔传感器工作电源；
７在选择的短路点处，ZSMDJ-800直流系统级差配合测试仪接好便携式断路器现场级差配合试验仪。

技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

特点
高精度、高性能、高速数据采集卡，多通道并行采集存储
可预设短路电流、进行短路测试校验级差配合的选择
可通过带载小电流预估支路的短路电流
可查表计算级差配合概率预估值
可显示短路动作电流、弧前时间、灭弧时间及开关分断曲线
负载调节采用大功率纯电阻负载，线度好、精度高
输出控制采用多级高电压大电流直流接触器，灭弧能力强，安全高
装置具有自动“短通”软件延时和人工急停两种保护模式，安全可靠
具有线路电阻预估和可控电流测控两种工作模式
PC机操作软件，可视化图形界面，数据库管理系统，随时查阅记录和报告

按级差配合要求第一级断路器最先跳闸，中试控股然后第二级断路器后跳，说明级差配合试验合格，最好的效果是级差配合度达到100%，测量过程中，注意定值的设置，若果您定值的倍率过低，反而会造成tuokoui不彻底，节点发热，拉弧、粘连等，所以尽量选择大倍率的电流倍数，这是符合测量要求规范的。

直流系统断路器使用要求
通常为了预防直流电源系统故障措施，要求一个电站使用的直流断路器或开关必须。但由于种种原因导致使用多种不同型号厂家生产的断路器，由于上下级直流开关保护动作不匹配，在直流系统运行过程中,当下级用电设备出现短路故障时,经常引起上一级直流断路器越级跳闸,引起其它馈电线路断电事故。

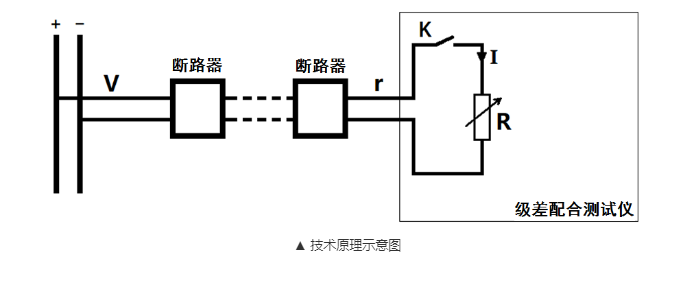

直流馈电多采用树状结构，一般经过san级配电,每级配电大多采用直流开关作为保护电器。ZSMDJ-800直流系统级差配合测试仪通过对直流保护电器进行安秒测试和级差配合测试，检查直流开关在事故状态下跳闸选择及跳闸时间是否满足标准。在这里我们就用1000A直流断路器安秒测试仪来讲解其测量方法。
