变电站蓄电池组对直流保护电器级差配合试验仪

直流馈电多采用树状结构，一般经过三级配电,每级配电大多采用直流开关作为保护电器。通过对直流保护电器进行安秒特性测试和级差配合测试，检查直流开关在事故状态下跳闸选择及跳闸时间是否满足标准。在这里我们就用1000A直流断路器安秒特性测试仪来讲解其测量方法。

技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

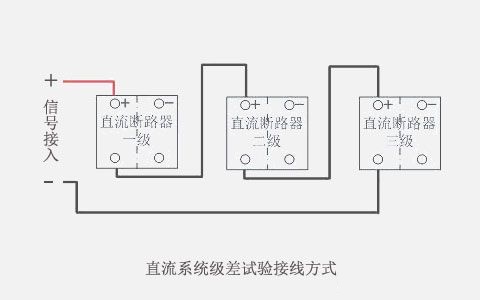

按级差配合要求第一级断路器最先跳闸，然后第二级断路器后跳，说明级差配合试验合格，ZSMDJ-800直流系统级差配合特性测试仪最好的效果是级差配合度达到100%，测量过程中，注意定值的设置，若果您定值的倍率过低，反而会造成tuokoui不彻底，节点发热，拉弧、粘连等，所以尽量选择大倍率的电流倍数，这是符合测量要求规范的。

直流系统断路器使用要求
通常为了预防直流电源系统故障措施，要求一个电站使用的直流断路器或开关必须是同一个的。但由于种种原因导致使用多种不同型号厂家生产的断路器，由于上下级直流开关保护动作不匹配，在直流系统运行过程中,当下级用电设备出现短路故障时,经常引起上一级直流断路器越级跳闸,引起其它馈电线路断电事故。
