准确测试其电流动作时间级差配合测试仪

直流系统级差配合测试创新方法与特点分析
在电力系统中，直流电源系统是继电保护、自动装置和断路器正确动作的基本保证。 目前变电站的直流馈电大多采用树状结构，从蓄电池组到站内用电设备，一般经过san级配电，每级配电大多采用直流断路器作为保护电器。 直流系统运行过程中，如果上下级直流断路器保护动作特不匹配时，下级用电设备出现短路故障就会引起上一级直流断路器的越级跳闸，从而引起其他馈电线路的断电事故。
为防止因上下级直流断路器保护动作不匹配带来的隐患，国家电网规定，对于新装和运行中的直流保护电器，必须保证其直流回路级差配合的正确性。 为此，直流系统极差配合测试仪，旨在测试变电站直流回路各级直流断路器保护动作级差配合的正确性，中试控股根据测试结果各级直流断路器。

直流馈电多采用树状结构，一般经过san级配电,每级配电大多采用直流开关作为保护电器。通过对直流保护电器进行安秒测试和级差配合测试，ZSMDJ-800直流系统级差配合测试仪检查直流开关在事故状态下跳闸选择及跳闸时间是否满足标准。在这里我们就用1000A直流断路器安秒测试仪来讲解其测量方法。

特点
1. 仪器既可以单独使用，也可以与PC机联机使用。
7. 自动保存设置数据，掉电后开机后显示上一次的设置数据。
8. 具有安秒动作试验方式、通流不动作试验、tuokou测试试验、差级配合试验、内阻测试试验五大试验。完全兼容全点测试和抽点测试。
9. 仪器提供RS232通信接口，电脑完全可以控制仪器并导出试验数据。
10. 联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。
11. 仪器带有过热、过流、过压保护保护功能。
12. 仪器抗干扰能力强，电磁兼容能强。

技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

级差配合试验

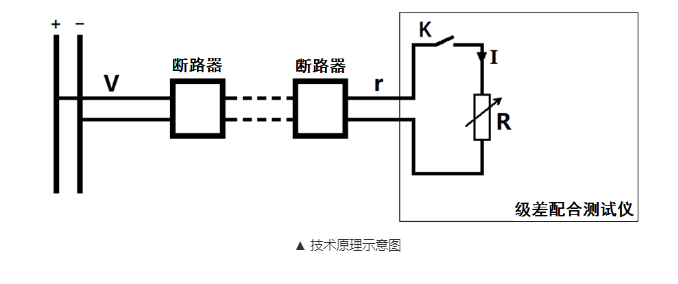

首先把三个断路器按额定电流大小串联起来，假设一级额定电流为100A最小、二级为200A、SAN级额定电流300A最大。然后对应接到仪器的正负极上，中试控股仪器设置好输出电流为210A，这时按级差配合要求第一级断路器最先跳闸，然后第二级断路器后跳，说明级差配合试验合格。不过实际中因使用断路器的不同，性能误差较大，引起越级跳闸的情况也会时有发生。
