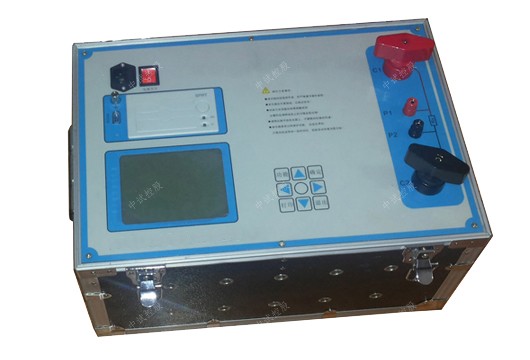

预防直流电源级差配合测试系统

校验测试即短路测试，直接在当前直流断路器末级进行短路测试，快速采集短路电流绘制成曲线， 计算出断路器动作电流、弧前时间、灭弧时间，并人工观察确定级差配合实际跳闸情况。

技术参数
工作电源AC 220V±15%，50Hz
电压等级DC 220V
电压精度0.5%
电流精度0.5%
预估精度5%
电流测量范围0~2000A
采样分辨率16位
录波分辨率12位
装置外形尺寸520×470×178mm³
重量20kg
主要特点
1）直接进行短路测试校验级差配合的选择性；
2）通过带载小电流计算支路内阻、预估支路的短路电流；
3）显示短路电流、分断时间及断路器分断特性曲线；
4）具有自动“短通”延时和人工急停两种保护模式，安全可靠，广泛适用于现场运行额定电压为220V 的直流电源系统。
