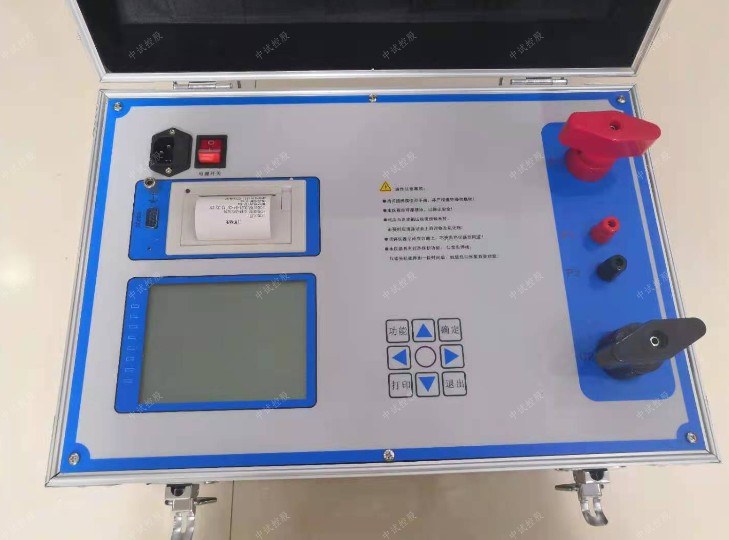

保护电器级差配合测试仪

级差配合试验
首先把三个断路器按额定电流大小串联起来，假设一级额定电流为100A最小、二级为200A、SAN级额定电流300A最大。然后对应接到仪器的正负极上，仪器设置好输出电流为210A，这时按级差配合要求第一级断路器最先跳闸，然后第二级断路器后跳，说明级差配合试验合格。不过实际中因使用断路器的型号厂家不同，性能误差较大，引起越级跳闸的情况也会时有发生。

直流保护电器的安秒特性一般在国家级实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；中试控股部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具，无法检验直流保护电器的安秒是否满足要求。
根据直流保护电器安秒特性测试的现实状况，一种适合变电站现场使用、便于携带、ZSMDJ-800直流系统级差配合特性测试仪自动化程度高的直流断路器安秒特性测试及级差配合综合系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。

特点
1. 保护电器级差配合测试仪既可以单独使用，也可以与PC机联机使用。
2. 仪器提供直流大电流源使用简便，无需提供蓄电池等直流电源。
3. 320×240液晶显示器、高速热敏打印机，全键盘操作方式，智能化工作全过程。
4. 采用电力电子控制技术产生直流大电流输出，输出电流响应速度快、精度高、连续可调。
5. 多个高精度传感器自动切换电流量程和高性能14位AD采集芯片。
6. 具有掉电存储功能，可以存1000组试验数据。
7. 自动保存设置数据，掉电后开机后显示上一次的设置数据。
8. 具有安秒动作试验方式、通流不动作试验、tuokou测试试验、差级配合试验、内阻测试试验五大试验。完全兼容全点测试和抽点测试。
9. 仪器提供RS232通信接口，电脑完全可以控制仪器并导出试验数据。
10. 联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。
11. 仪器带有过热、过流、过压保护保护功能。
12. 保护电器级差配合测试仪仪器抗干扰能力强，电磁兼容能强。
