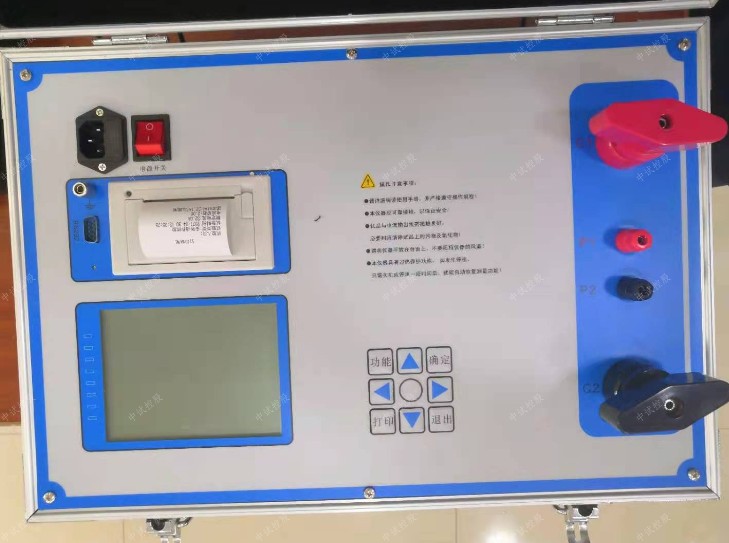

6A～500A直流断路器级差安秒特性测试仪

目前，发电厂、变电站的直流电源系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的直流断路器级差配合是否满足选择性保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统安全留下隐患，为此中试控股推出了一种适合变电站现场使用、方便携带、自动化程度高的直流电源保护级差配合测试仪，以方便运行维护部门对直流保护电器级差配合进行校验，提高直流系统运行的可靠性，ZSMDJ-800直流系统级差配合特性测试仪
保证电网安全可靠运行。本测试仪适用电压等级DC110V、DC220V的直流电源系统适用。

功能特点：

整个系统分上位机显示、控制和下位机执行、保护两部分。采用集中控制的方式，提高系统的安全性和便捷性。
1、ZSMDJ-800直流系统级差配合特性测试仪采用100M数据采集卡，VC开发平台，采样速率高，准确可靠。
2、计算机控制，全汉化图形界面，操作简单，使用方便。
3、具有小电流预估和短路校验两种工作模式。
4、纯大功率电阻负载，线度好，精度高，输出调节采用了大功率开关管以实现无触点调节。
5、可存储大量数据（具体视硬盘容量而定），实现电子存档；报表打印输出，历史记录快速查找，方便分析。

技术参数：
1、工作电源：AC220V，50Hz
2、电压等级：DC110V/DC220V
3、电压精度：±0.5%
4、电流精度：±1%
5、预估精度：±5%
6、延时时间量程：0~1s
7、延时调节精度：0.1s
8、录波分辨率：12位
9、装置外形尺寸：185*427*380mm
