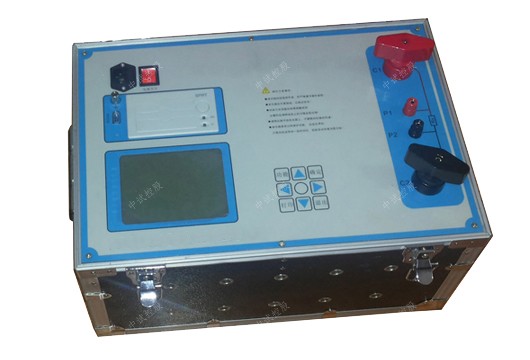

ZUC级差配合测试仪

直流馈电网络多采用树状结构，一般经过三级配电,每级配电大多采用直流开关作为保护电器。ZSMDJ-800直流系统级差配合特性测试仪通过对直流保护电器进行安秒特性测试和级差配合测试，中试控股检查直流开关在事故状态下跳闸选择性及跳闸时间是否满足标准。在这里我们就用1000A直流断路器安秒特性测试仪来讲解其测量方法。

特点
1. 仪器既可以单独使用，也可以与PC机联机使用。
2. 仪器提供直流大电流源使用简便，无需提供蓄电池等直流电源。
3. 320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能化工作全过程。
4. 采用电力电子控制技术产生直流大电流输出，输出电流响应速度快、精度高、连续可调。
5. 多个高精度传感器自动切换电流量程和高性能14位AD采集芯片。
6. 具有掉电存储功能，可以存1000组试验数据。
7. 自动保存设置数据，掉电后开机后显示上一次的设置数据。
8. 具有安秒动作试验方式、通流不动作试验、tuokou测试试验、差级配合试验、内阻测试试验五大试验。完全兼容全点测试和抽点测试。
9. ZSMDJ-800直流系统级差配合特性测试仪仪器提供RS232通信接口，电脑完全可以控制仪器并导出试验数据。
10. 联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。
11. 仪器带有过热、过流、过压保护保护功能。
12. 仪器抗干扰能力强，电磁兼容性能强。

技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

级差配合试验
ZSMDJ-800直流系统级差配合特性测试仪首先把三个断路器按额定电流大小串联起来，假设一级额定电流为100A最小、二级为200A、三级额定电流300A最大。然后对应接到仪器的正负极上，中试控股仪器设置好输出电流为210A，这时按级差配合要求第一级断路器最先跳闸，然后第二级断路器后跳，说明级差配合试验合格。不过实际中因使用断路器的型号厂家不同，性能误差较大，引起越级跳闸的情况也会时有发生。

安秒特性试验
根据国家标准仪器需输出的是断路器额定电流几倍的电流，测出断路器脱扣时间平均値，然后参照国标或出厂值对比是否合格。系统在电流输出时开始计时，过程中自动捕捉直流断路器的跳闸状态为结束时间，结束时间与开始时间差为通流试验时间。
