六氟化硫激光变送器

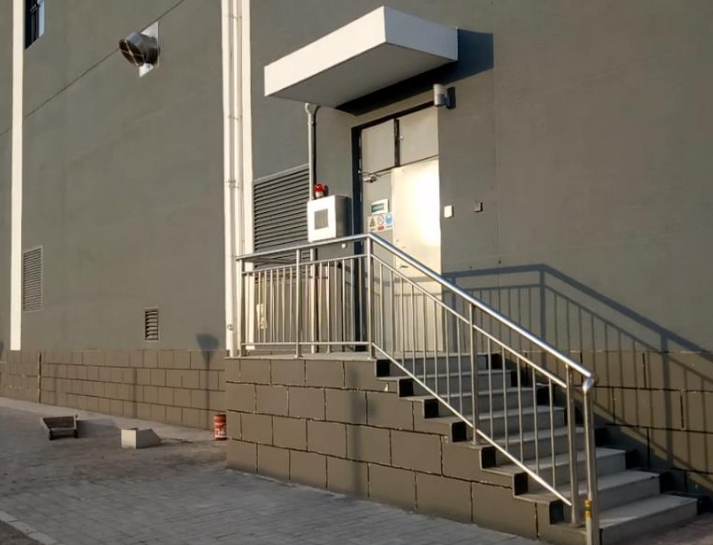

高压配电室为什么要安装SF6泄漏监测报警系统？
SF6泄漏监测报警系统（六氟化硫浓度报警仪）现场安装依据：GB/T8905-1996《六氟化硫dao电气设备中气体管理和检测导则》和DL 408—1991《电业安全工作规程》（发电厂和变电所电气部分）及《中试控股国家电网十八项电网重大反事故措施》特别规定，装有SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm，中试控股除须装设强力通风装置外，必须安装能报警的氧量仪和SF6气体浓度检测报警仪等。

泄漏报警系统组成
操作控制屏
六氟化硫激光变送器配有320*240液晶显示屏，菜单化实时显示各区域SF6、氧气浓度值，显示温湿度与风机状态；
配有操作键，以移动菜单查看数据、设定参数、控制风机等；
配有红外感应与语音、声光报警控制；
壁挂式，尺寸为：25*34*8（长*宽*高，单位cm）
检测主机
a.内含SF6光学检测装置、中试控股氧气检测与温湿度检测传感器、采样气泵等；
机柜式，尺寸为：62*27*60（长*宽*高，单位cm）
b.气体采样单元
六氟化硫激光变送器由此分支出各区域的采样气路；

SF6气体报警装置
　　SF6报警装置可长期用于对环境大气中过高的SF6含量进行监控, 并对户内及地下的SF6绝缘系统的泄漏进行监控。中试控股如果在被监测的取样点处SF6的含量大于2.0% (体积百分比), 报警装置即可发出声光信号和远方报警。取样点位于被测空气抽取处, 它通常是所监控房间中SF6气体可达到的低点(气体积洼)。由于SF6气体比空气重, 所以泄漏的SF6气体将汇聚在被监控房间的低处。把低洼处的SF6的报警浓度设定在2.0%意味着 与被监控房间中总的空气量相比, SF6气体的泄漏量仍几乎是0%。因此,在大多数情况下, 即使已发出报警仍还有的足够的净空来探测和消除泄漏源。
　　房内的空气先通过一除尘过滤器, 中试控股然后由一个小的膜式泵抽进测试腔内
　　该装置通过测量由该泵所吸入的混合气体的声速来确定SF6的含量
　　该六氟化硫激光变送器测量值经过微处理器与预先存储的数据相比较, 随后得出空气中SF6的含量
　　若测出的含量大于2.0%（体积百分比）, 则处理器发出警报信号, 红色的发光二极管发出光信号, 蜂鸣器产生声音信号,而遥kong信号则将远处控制插座上的恒定信号中断
　　微处理器还能监控该装置的其它功能, 如气流、膜式泵的运行、电压、温度及装置本身的功能
　　如果出现故障, 将显示有异常, 红色发光二极管的干扰信号灯亮, 蜂鸣器轻响, 同时远端控制插座上的另一个恒定信号中断
　　通过使用远端控制插座, 本装置的所有功能均可遥kong
　　通过多路转换器, 报警装置能多对6个监测点进行监控
　　由于报警装置要长期连续工作, 其可靠性是非常重要的, 所以本装置可检查自身的各种功能, 且无需定期维修

参数
六氟化硫激光变送器SF6气体不可燃且不助燃，但如果在明火或高于400°F的高温下会分解出许多非常有du的化合物，包括二氧化硫,氟化氢，硫化氢，六氟化硫和其他有害的硫的氟化物。当空气中六氟化硫含量过高而使氧含量<19.5%时,会导致快速窒息。

监测技术
国内外对SF6监测主要采用了电化学技术、电击穿技术和红外光谱吸收技术，在红外定量SF6气体在线报警系统开发过程中对三种测试技术分别作了测试和分析，总结出了每种测试技术的优缺点和应用面。
1、电化学技术（TGS830、TGS832）
电化学技术的原理是被检测气体接触到200°C左右高温的催化剂表面，并与之发生相应的化学反应，从而产生电信号的改变，以此来发现被检测气体。电化学技术其成本低、寿命长、结构简单，可以连续工作的特点。

报警系统
红外定量SF6气体在线报警系统是检测现场SF6浓度、氧气含量及温湿度等环境数据，并通过大量数据分析处理做出控制以及告警的智能气体报警系统。
检测原理：采用进口微型真空泵依次吸起各路的样气送入内部气体分析室，当气体分析室红外光通过待测SF6气体时,这些气体分子对特定波长的红外光有吸收，其吸收关系服从朗伯--比尔(Lambert-Beer)吸收定律，即SF6气体对红外光进行有选择性吸收，其吸收强度变化取决于被测气体的浓度。浓度微弱信号通过放大、AD转换、运算得出SF6气体的浓度信号，中试控股经过485总线通讯和采集的氧气数据一同送给监控主机处理。
系统由监测主机、 SF6/O2采集模块、温湿度探tou、人体红外、声光报警器以及LED显示屏等组成。
