sf6泄露报警监测系统

报警系统
红外定量SF6气体在线报警系统是检测现场SF6浓度、氧气含量及温湿度等环境数据，并通过大量数据分析处理做出控制以及告警的智能气体报警系统。
检测原理：采用进口微型真空泵依次吸起各路的样气送入内部气体分析室，中试控股当气体分析室红外光通过待测SF6气体时,这些气体分子对特定波长的红外光有吸收，其吸收关系服从朗伯--比尔(Lambert-Beer)吸收定律，即SF6气体对红外光进行有选择性吸收，其吸收强度变化取决于被测气体的浓度。浓度微弱信号通过放大、AD转换、运算得出SF6气体的浓度信号，经过485总线通讯和采集的氧气数据一同送给监控主机处理。
系统由监测主机、 SF6/O2采集模块、温湿度探tou、人体红外、声光报警器以及LED显示屏等组成。

高压配电室为什么要安装SF6泄漏监测报警系统？
sf6泄露报警监测系统SF6泄漏监测报警系统（六氟化硫浓度报警仪）现场安装依据：GB/T8905-1996《六氟化硫dao电气设备中气体管理和检测导则》和DL 408—1991《电业安全工作规程》（发电厂和变电所电气部分）及《国家电网十八项电网重大事故措施》特别规定，装有SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm，除须装设强力通风装置外，必须安装能报警的氧量仪和SF6气体浓度检测报警仪等。

行业安全法规：
第191条 装有SF6设备的配电装置室和SF6气体实验室，必须装设强力通风装置。风口应设置在室内底部。
第192条 在室内，设备充装SF6气体时，周围环境相对湿度应≤80%，同时必须开启通风系统，并避免SF6气体泄漏到工作区。工作区空气中SF6气体含量不得超过1000ppm.
第196条 工作人员进入SF6配电装置室，必须先通风15min，并用检漏仪测量SF6气体含量，尽量避免一人进入SF6配电装置室进行巡视，不准一人进入从事检修工作。
第198条 进入SF6配电装置室低位区或电缆沟进行工作应先检测含氧量是否合格。
第199条 sf6泄露报警监测系统在SF6配电装置低位区应安装能报警的氧量仪和SF6气体泄漏警报仪。这些仪器应定期试验，保证完好。
第203条 发生紧急事故应立即开启全部通风系统进行通风，发生设备防事故时，应停电处理，并用汽油或丙酮搽拭干净。

如何测试SF6电器设备的SF6泄漏量和泄漏率？
SF6设备密封试验是通过检测SF6气体的泄漏量，中试控股来判定气室的年漏气率是否合格，控制标准是每一独立气室的年漏气率不大于0.5％；进行SF中试控股6泄漏量和漏率计算,一般采用包扎法(扣罩法),这是一项精细的工作,采用的检漏工具必须是定量检漏仪,精度必须高于1ppm,而且必须是能够稳定检测的检测工具。

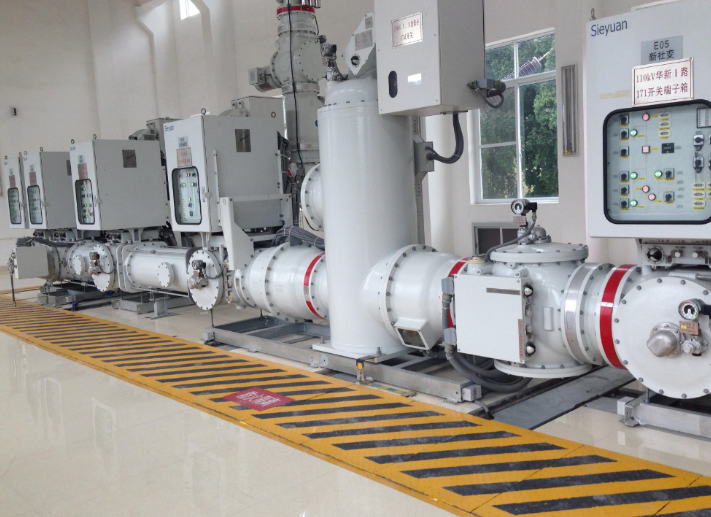

实施程序是：抽真空检验→SF6气体→泄漏检验。具体过程为：在GIS经真空检漏并静止SF6气体5h后，用塑料薄膜在法兰接口等处包扎，再过24h后进行检测。

结果判定
采用局部包扎法，待24h后检测，如果有一处薄膜内SF6气体的浓度大于30ppm，则该气室漏气率不合格。如果所有包扎薄膜内SF6气体的浓度均小于30ppm，则认为该气室漏气率合格。

漏气量的计算:
G=(k/Δt)*v*ρ*t  (克)                                    (1)

式中:k=测得的浓度值(体积比);
V=测试体积(升),等于罩子体积减去被测部分对象的体积,即v=v罩-v被测对象

sf6泄露报警监测系统要注意这个v被测对象,,在部分包扎时,这个被测对象仅是被包扎部分体积，
t=被测对象的工作时间(小时),中试控股如求一年之中的漏气量,则t=365*24=8760小时

Δt=测量的间隔时间,如包扎后24小时进行检测,则Δt=24小时
漏气率的计算
M=(g/Q)*100/%

式中Q=设备或者容器中充入的SF6气体的总重量(克)
例:测量一组110千伏SF6组合电器出线回路的泄漏率

已知:罩子容积V罩=29.0m3   出线回路体积V被测对象=6.5m3,  充入SF6气体120Kg
Δt=3.5小时, ρ=SF6的密度(6.14克/升)  被测的浓度k=2*10-5

求年漏率M
6915克

sf6泄露报警监测系统实施程序是：抽真空检验→SF6气体→泄漏检验。具体过程为：在GIS经真空检漏并静止SF6气体5h后，中试控股用塑料薄膜在法兰接口等处包扎，再过24h后进行检测，如果有一薄膜内SF6气体的浓度大于30ppm，则该气室漏气率不合格。如果所有包扎薄膜内SF6气体的浓度均小于30ppm，则认为该气室漏气率合格。

建议采用高于该标准制定企业标准，接触法检测不低于1PPM.包扎法检测不高于10PPM。
