智能六氟化硫激光变送器

特性参数
SF6气体不可燃且不助燃，但如果在明火或高于400°F的高温下会分解出许多非常有du的化合物，包括二氧化硫,氟化氢，硫化氢，六氟化硫和其他有害的硫的氟化物。当空气中六氟化硫含量过高而使氧含量<19.5%时,会导致快速窒息。

监测技术
国内外对SF6监测主要中试控股采用了电化学技术、电击穿技术和红外光谱吸收技术，在红外定量SF6气体在线报警系统开发过程中对三种测试技术分别作了测试和分析，总结出了每种测试技术的优缺点和应用面。
1、电化学技术（TGS830、TGS832）
电化学技术的原理是被检测气体接触到200°C左右高温的催化剂表面，智能六氟化硫激光变送器并与之发生相应的化学反应，从而产生电信号的改变，以此来发现被检测气体。电化学技术其成本低、寿命长、结构简单，可以连续工作的特点。

报警系统
红外定量SF6气体在线报警系统是检测现场SF6浓度、氧气含量及温湿度等环境数据，并通过大量数据分析处理做出控制以及告警的智能气体报警系统。
检测原理：采用进口微型真空泵依次吸起各路的样气送入内部气体分析室，当气体分析室红外光通过待测SF6气体时,这些气体分子对特定波长的红外光有吸收，中试控股其吸收关系服从朗伯--比尔(Lambert-Beer)吸收定律，即SF6气体对红外光进行有选择性吸收，其吸收强度变化取决于被测气体的浓度。浓度微弱信号通过放大、AD转换、运算得出SF6气体的浓度信号，经过485总线通讯和采集的氧气数据一同送给监控主机处理。
系统由监测主机、 SF6/O2采集模块、温湿度探tou、人体红外、声光报警器以及LED显示屏等组成。

报警系统主要功能
实时显示SF6气体浓度
系统循环采集被检测区域的空气，在操作控制屏及后台监控计算机上显示该采样空气的SF6含量浓度；告警浓度可按要求在现场设定。
实时显示氧气浓度
检测主机内含有氧气检测传感器，在检测各区域采样气体中SF6气体的含量同时，检测氧气含量，在操作控制屏及后台监控计算机上显示该采样空气中的氧气浓度；告警浓度可按要求在现场设定。
告警输出
当SF6气体或氧气含量达到告警浓度时，操作控制屏将按设定的方式，产生声光、语音报警，并通过软件规约或干接点通知远端监控中心，同时按设定的方式启动风机。
红外感应与语音报警和提示
智能六氟化硫激光变送器如果有工作人员接近开关时室，操作控制屏内的红外感应被触发，操作控制屏将启动语音提示，通知提示工作人员当前室内是否有SF6或氧气报警，并提示应启动风机通风后进入。

风机控制
风机有定时启动、告警启动与强制启动三种方式；
系统内有4个定时启动的时间，可根据用户的要求设定0～4次定时启动、每次启动的具体时间与时长；
当SF6或氧气浓度达到告警浓度时，可根据用户要求，设定系统是否启动风机进行通风；
操作控制屏有风机开与风机关2个按纽，可以用来强制风机启动或关闭；
温湿度显示
温度显示范围：-40～60℃
湿度显示范围：0～100%RH
声光报警控制
可根据要求，声光报警在启动后一定时间内自动关闭，以免影响周围居民；
检测区域
最多可达24个区域，可检测多个开关室，以减少用户touzi；

泄漏报警系统组成

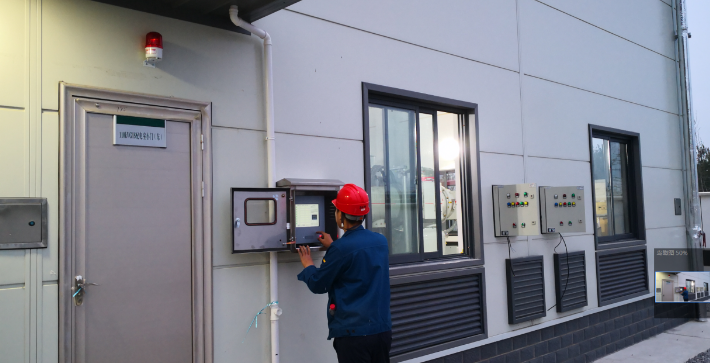

操作控制屏
智能六氟化硫激光变送器配有320*240液晶显示屏，中试控股菜单化实时显示各区域SF6、氧气浓度值，显示温湿度与风机状态；
配有操作键，以移动菜单查看数据、设定参数、控制风机等；
配有红外感应与语音、声光报警控制；
壁挂式，尺寸为：25*34*8（长*宽*高，单位cm）
检测主机
a.内含SF6光学检测装置、氧气检测与温湿度检测传感器、采样气泵等；
机柜式，尺寸为：62*27*60（长*宽*高，单位cm）
b.气体采样单元
由此分支出各区域的采样气路；
