断路器压力测试仪

目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，中试控股在产品中给出的回路电阻值是整个导电回路的值，它包括接线端子、触指等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。

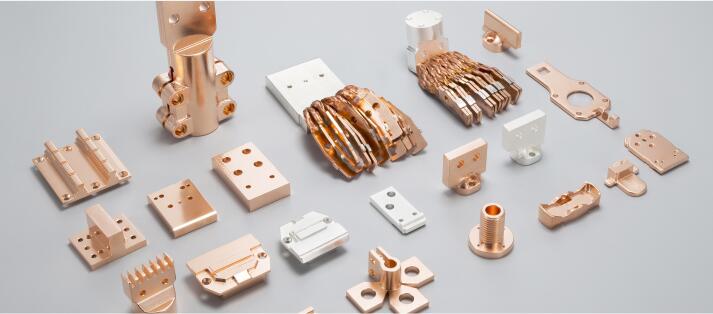

试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。

在各类检修导程（规程）、标准中都有测量触指接触压力的规定，推荐的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不安全，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪式）。所以，要求测量触指接触压力只是一纸空文。

断路器压力测试仪技术参数

工作环境：-10～40℃，≤80%RH大气压力86～106kpa

电源电压：机内锂电池：≤20W(优选)AC220V±10%50Hz±10%

测量范围：≤1000N误差：≤1%读数±1

测量直径（触指开距）：5.5mm～90mm大于90mm

内置锂电池，电源工作时间：≥6小时。

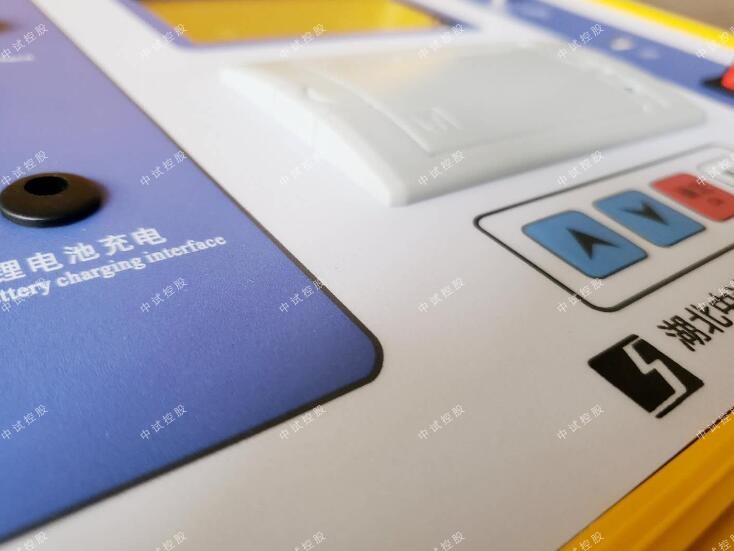

充电方式：专用充电器接面板锂电池充电接口充电；

传感器信号线长度：10m

绝缘电阻>2MΩ

介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

隔离开关的正确操作顺序 ：

（1）首先在操作隔离开关时，应先检查相应回路的断路器确实在断开位置，以防止带负荷拉、合隔离开关。

（2）线路停、送电时，必须按顺序拉、合隔离开关。停电操作时，必须先拉断路器，后拉线路侧隔离开关，再拉母线侧隔离开关。送电操作顺序与停电顺序相反。这是因为发生误操作时，按上述顺序可缩小事故范围，避免人为使事故扩大到母线。

（3）操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

（4）隔离开关操作时，应有值班人员在现场逐相检查其分、合闸位置、同期情况、触指接触深度等项目，确保隔离开关动作正确、位置正确。

（5）隔离开关一般应在主控室进行操作。当远控电气操作失灵时，可在现场就地进行手动或电动操作，但必须征得站长或技术负责人的许可，中试控股并在有现场监督的情况下才能进行。

（6）隔离开关、接地和断路器之间安装有防止误操作的电气、电磁和机构闭锁装置。倒闸操作时，一定要按顺序进行。如果闭锁装置失灵或隔离开关和接地闸不能正常操作时，必须严格按闭锁的要求条件检查相应的断路器、闸位置状态，只有核对无误后，才能解除闭锁进行操作。
