户外开关断路器压力测试仪

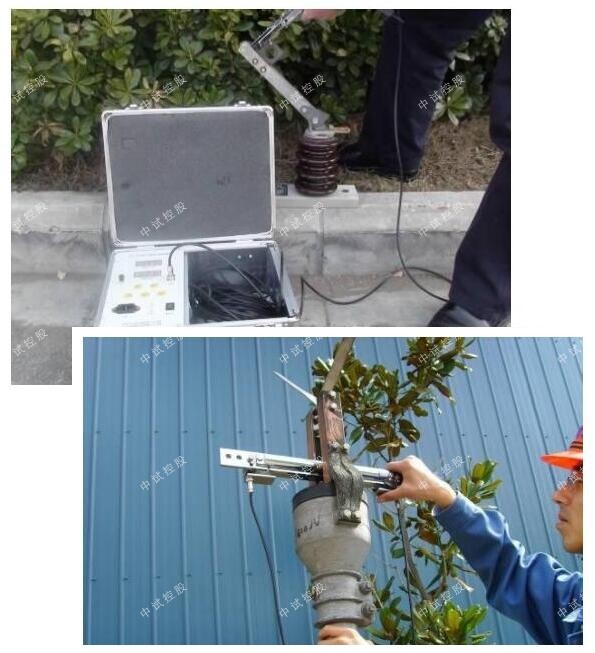

针对目前发供电系统的检修现状，我自行开发了一种用于测量高压隔离开关触指压力的高压隔离开关触指压力测试仪，户外开关断路器压力测试仪它只要将测试钳模拟触指的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。

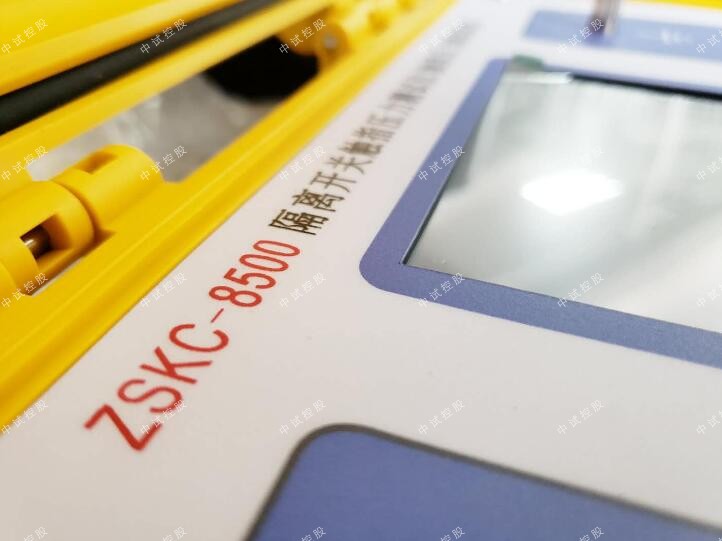

ZSKC-8500隔离开关触指压力测试仪也可用于隔离开关制造对触指压力的检验；中试控股改变压力传感器的形状也能测量断路器的触指压力。

1、测量范围：≤500 N（可制1000N）   误差：≤1％读数±1N

2、传感器对应的测量直径及触指开距：

传感器A（插入式模拟钳夹）: 6mm/8mm/10mm/12mm; ±0.2mm,

传感器B（通用定开距模拟钳夹）：梅花触指测量满足Φ30-130mm;

3、传感器信号线长度：3m

4、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

5、绝缘电阻：＞2MΩ。

6、内置电池：锂电池。

7、工作时间：≥ 6小时（可制）。

8、充电方式：专用充电器接面板锂电池充电接口充电。

9、工作环境：-30～40℃，≤80%RH ，大气压力：86～106kpa

10、仪器功率：机内锂电池≤20 W

参考标准：GB1984-2003、DL/T846.3-2004

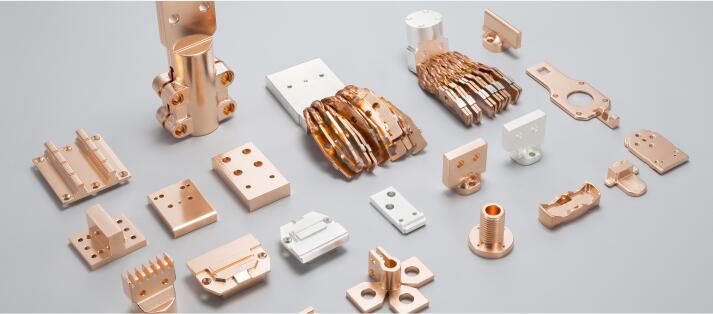

隔离开关是电力系统中使用量大应用范围广泛的高压开关设备。户外开关断路器压力测试仪由于户外隔离开关是唯一完全在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较，容易产生机械或电气方面的故障。

在检修时往往只注意更换明显失效和弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。

1.隔离开关控制闭锁回路改进原理
在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。
2.采用电磁锁防误的隔离开关闭锁接线(以单母线馈线为例)图1为原控制接线。此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。
图2改进后单母线馈线隔离开关闭锁接线
改进接线见图2。停电操作：拉开断路器后，只能先拉开线路侧隔离闸，才能拉开母线侧隔离闸。
送电操作：断路器在断开位置，只能先合母线侧隔离闸，才能合线路侧隔离闸。此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、闸操作原则的违规操作。

3.改进接线的优点
(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，主要的是能有效防止违反开关、闸操作原则的违规操作，减少不必要的事故发生。
(2)此种改进接线简单、可靠，投资也较少。适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。
(3)在没有采用程序锁防误的装置中，相当于程序锁的作用。
