隔离开关压力测试仪

由于户外隔离开关是唯一完全在大气环境中工作、受环境气候条件影响最直接和最严重的电气设备，它的运行条件比较不好，容易产生机械或电气方面的故障。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。一个触指接触不好就会漫延整个触指接触不良。同时有中试控股不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。

目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触指等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。

ZSKC-8500隔离开关触指压力测试仪也可用于隔离开关制造对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。

技术参数

1、测量范围：≤500 N（可制1000N）   误差：≤1％读数±1N

2、传感器对应的测量直径及触指开距：

传感器A（插入式模拟钳夹）: 6mm/8mm/10mm/12mm; ±0.2mm,

传感器B（通用定开距模拟钳夹）：梅花触指测量满足Φ30-130mm;

3、传感器信号线长度：3m

4、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

5、绝缘电阻：＞2MΩ。

6、内置电池：锂电池。

7、工作时间：≥ 6小时（可制）。

8、充电方式：专用充电器接面板锂电池充电接口充电。

9、工作环境：-30～40℃，≤80%RH ，大气压力：86～106kpa

10、仪器功率：机内锂电池≤20 W

隔离开关压力测试仪

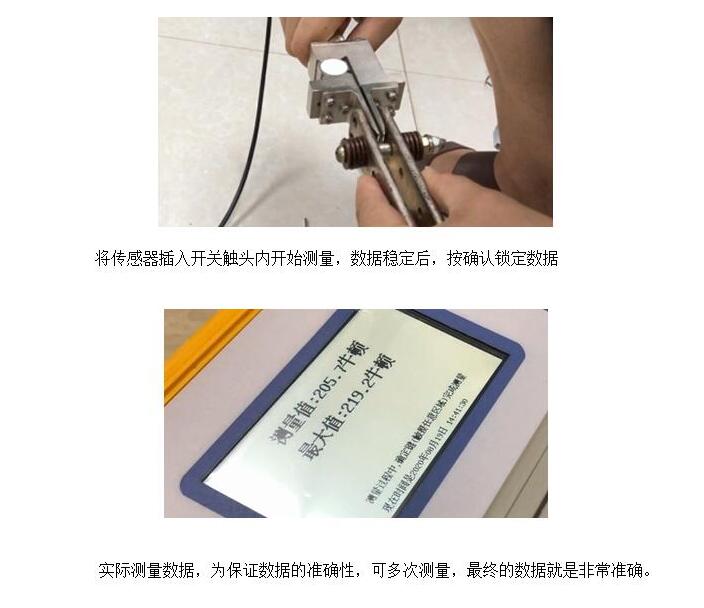

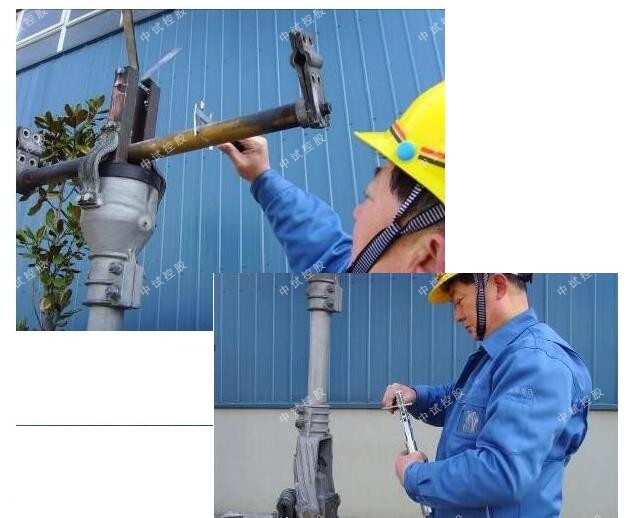

针对目前发供电系统的检修现状，高压隔离开关触指压力测试仪，它只要将测试钳模拟触指的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。
