高开触指压力测试仪

高压隔离开关的作用与意义

隔离开关是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。在合闸状态时能可靠地通过正常负荷电流及短路故障电流。因它没有专门的灭弧装置，不能切断负荷电流及短路电流。因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。只有电压互感器、避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。

高压隔离开关一般可分为户外式和户内式两种。

户外式高压隔离开关运行中，经常受到风雨、冰雪、灰尘的影响，工作环境较差。因此，对户外式隔离开关的要求较高，应具有防冰能力和较高的机械强度。在不同电压等级的系统中，均需使用隔离开关，所以隔离开关也有相应的电压等级。35kV及以上电压等级采用的隔离开关，一般均为三相联动型，操作方式可分为手动操作、电动操作、压缩空气操作和液压操作。隔离开关还可以用来作接地开关用。

10kV户外式隔离开关分为手动三相联动型和单相直接操作型。

户内式隔离开关，一般为三相联动型，手动操作，在配电装置内，装于断路器的母线侧和负荷侧或作为接地开关用。

对高压开关进行测试试验的仪器一般有高压开关测试仪，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数

众所周知，只有同塔双回平行架空输电线路中两端变电站的进线侧和出线侧使用的接地开关，才应具有开合感应电流的功能。并非变电站中所有接地开关和所有隔离开关附装的接地开关，都需要具备这种功能。要求开合感应电流的接地开关只是少数。

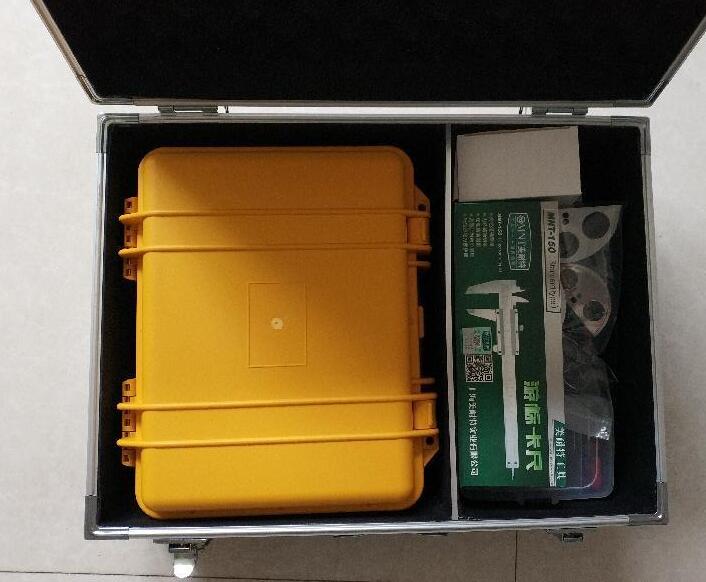

高开触指压力测试仪高压隔离开关触指压力测试仪技术参数

1、测量范围：≤500 N（可制）误差：≤1％读数±1N

2、传感器对应的测量直径及触指开距：

    传感器A（模拟钳夹）: 6mm/8mm/10mm/12mm; ±0.2mm

    传感器B（通用定开距模拟钳夹）：梅花触指测量满足Φ30-130mm

3、传感器信号线长度：3m（可制）

4、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

5、绝缘电阻：＞2MΩ。

6、内置电池：锂电池。

7、工作时间：≥ 6小时（可制）。

8、充电方式：专用充电器接面板锂电池充电接口充电。

9、工作环境：-30～40℃，≤80%RH ，大气压力：86～106kpa

10、仪器功率：机内锂电池≤20 W

详细讲解按《电气设备交接和预防试验规程》（下简称“预规”）要求有如下试验项目：

1、绝缘电阻测试

用绝缘电阻测试仪进行测量，绝缘电阻包括以、二次回路，一次回路用2500V兆欧表，二次回路采用1000V兆欧表，绝缘电阻值对一次回路一般可参见绝缘子试验规定，二次回路应大于2MΩ。

2、交流耐压

交流耐压试验电压按DL/T593进行。

3、接触电阻测试仪

接触电阻应小于制造规定值的1.5倍（用直流压降法测，电流≥100A）。

4、操动机构动作试验

操动机构动作试验可按说明进行，要求按《预规》进行。

5、红外测温

用红外热像仪测量。对220kV及以下者1年1次，按DL/T664-1999执行。发现温度异常时，应停电检修，并应测量检修前后的导电回路电阻。
