高压开关压力测试仪

隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。隔离开关在分位置时，触指间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。中试控股一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

隔离开关功能

1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

隔离开关

高压开关压力测试仪

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如母线、连接指、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

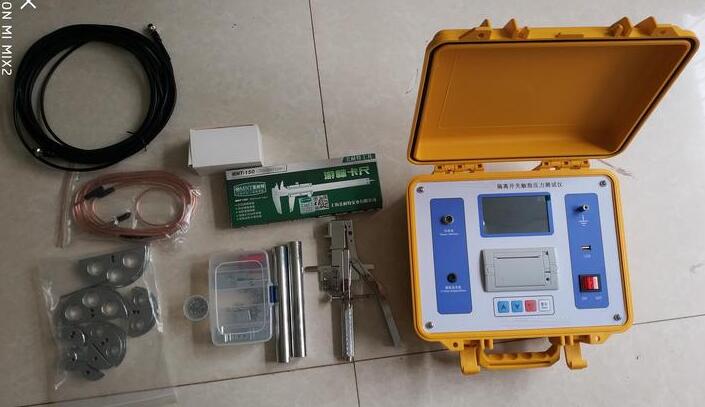

高压开关压力测试仪针对目前发供电系统的检修现状，我中试控股自行开发了一种用于测量高压隔离开关触指压力的高压隔离开关触指压力测试仪，它只要将测试钳模拟触指的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。

高压隔离开关触指压力测试仪也可用于隔离开关制造对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。

高压隔离开关触指压力测试仪技术参数

1、测量范围：≤500 N（可制）误差：≤1％读数±1N

2、传感器对应的测量直径及触指开距：

    传感器A（插入式模拟钳夹）: 6mm/8mm/10mm/12mm; ±0.2mm

    传感器B（通用定开距模拟钳夹）：梅花触指测量满足Φ30-130mm

3、传感器信号线长度：3m

4、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

5、绝缘电阻：＞2MΩ。

6、内置电池：锂电池。

7、工作时间：≥ 6小时（可制）。

8、充电方式：专用充电器接面板锂电池充电接口充电。

9、工作环境：-30～40℃，≤80%RH ，大气压力：86～106kpa

10、高压开关压力测试仪仪器功率：机内锂电池≤20 W

(1)中试控股详细介绍操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。

(2)操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

(3)如隔离开关有声音，应查明原因，否则不得硬拉、硬合。

(4)隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作一定要按顺序进行。如倒闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。

(5)中试控股详细介绍对具有远方控制操作功能的隔离开关操作，一般应在主控室进行操作，只有在远控电气操作失灵时，才可在征得所长和所技术负责人许可，并有现场监督的情况下在现场就地进行电动或手动操作。

(6)远方控制操作完毕应检查隔离开关的实际位置，以免因控制回路中传动机构故障，出现拒分、拒合现象，同时应检查隔离开关的触tou是否到位。

(7)发现隔离开关绝缘子断时，应根据规定拉开相应断路器。

(8)操作时应戴好安全帽，穿好绝缘靴。

(9)如确实因闭锁装置失灵而造成隔离开关和接地开关不能正确操作时，必须严格按闭锁要求的条件，检查相应的断路器和隔离开关的位置状态，只有在核对无误后才能解除闭锁进行操作；

(10)解除闭锁后应按规定方向迅速、果断地操作，即使发生带负荷合隔离开关，也禁止再返回原状态，以免造成事故扩大，但也不要用力过猛，以防损坏隔离开关；对单极闸，合闸时先合两边相，后合中间相，拉闸时，顺序相反。

(11)拉、合带负荷和有空载电流的闸时应符合有关规定。

(12)操作隔离开关后，要将防误闭锁装置锁好，以防下次发生误操作。
