变电所电气设备项目与周期预防试验仪器10KV/35KV

变电所电气设备项目与周期预防试验仪器10KV/35KV

变电所电气设备项目与周期预防试验仪器10KV/35KV

中试控股ZS系列
一、ZS高压发生设备

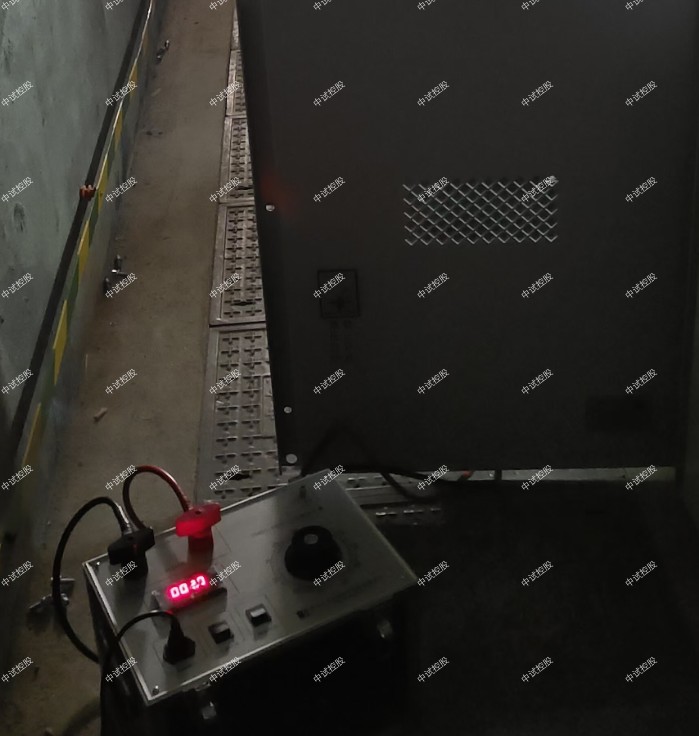

1、直流高压发生器
直流高压发生器

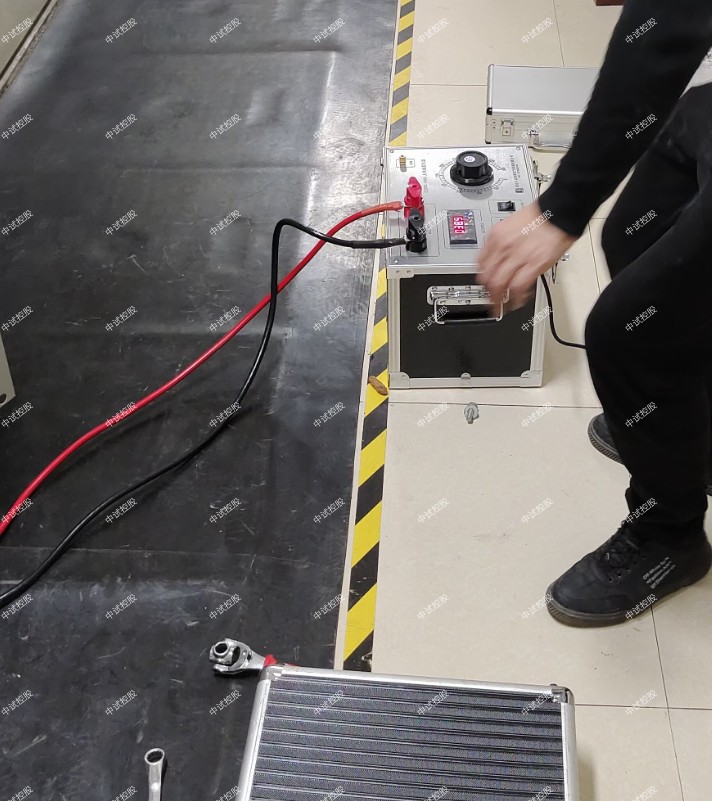

2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪

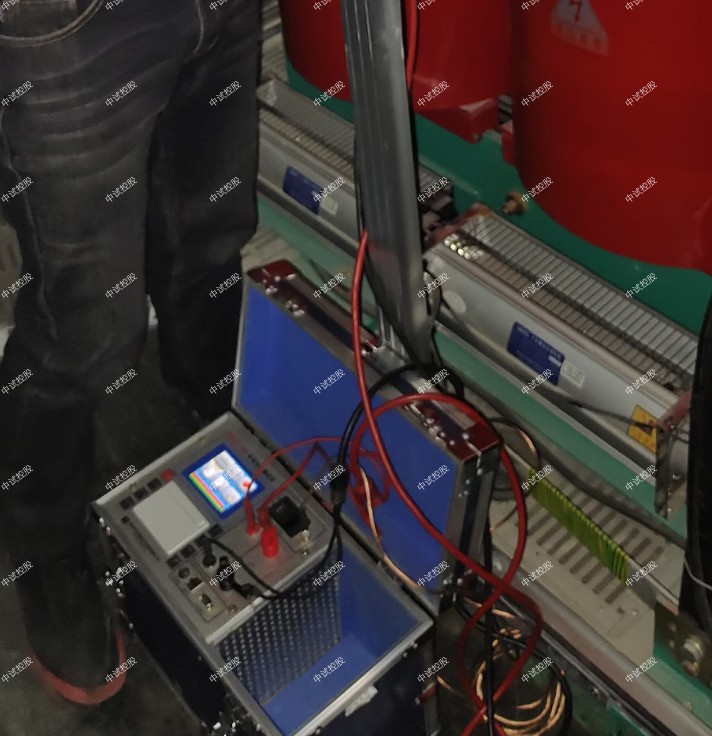

7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

变电所电气设备项目与周期预防试验仪器10KV/35KV

变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

测量变压器的绝缘电阻需要注意的事项

高压试验中很多设备都需要进行绝缘电阻测量，其中变压器的绝缘测量也是一项重要的试验。那我们在测量配电变压器的绝缘性时候应该注意哪些事项呢？

配电变压器在投入运行前或者停运1个月以上复电时，需要进行绝缘试验，试验合格才能通电。变压器绝缘测试通常采用绝缘电阻测试仪测量绝缘电阻，变压器使用时绝缘电阻与变压器投运前的绝缘电阻之比必须大于50%，吸收比R60/R15大于1.3倍。则变压器绝缘合格。测量变压器绝缘时还应注意以下几点：

1、绝缘试验前变压器必须停电，各线圈出线有明显断开点。

2、变压器周围清洁，无接地物，无作业人员。

3、测量前要对地放电，测量后也要对地放电。

4、测试仪符合电压等级要求。

5、中点接地的变压器，测量前应将中性点刀闸拉开，测量后恢复原位。

6、测试仪的接线不能绞在一起，要分开。

7、禁止在雷电或高压设备附近测试绝缘电阻，中试控股只能在设备不带电，也没有感应电的情况下测。

8、测试仪未停止工作之前或被测设备未放电之前，严禁用手触。

发电机测量直流电阻的方法和公式

测量发电机定子或转子绕组的直流电阻、灭磁电阻（不包括非线性灭磁电阻）等可以采用双电桥、电压电流法（直流）、直流电阻测试仪等。目前多数是中试控股采用直流电阻快速测试仪进行测量。测量要点：

(1) 中试控股测量前应在定子绕组或转子绕组不同部位放置三支以上的温度计，取平均值作为绕组的温度。

(2) 如果仪器的电流端子和电压端子分开时，应将电压端子夹在电流端子的内侧，避免电流端子的接触压降影响测量的准确度，如下图所示。

(3) 测量结果换算到75℃时的数值，并与历年试验数据进行比较。铜导体换算公式如下：

(1)

上式中，R75：换算至75℃时的电阻；Rt：温度为t℃时测量的电阻值；t：测量时的温度。
