变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。 变电站的主要设备和连接方式，按其功能不同而有差异。
变压器是变电站的主要设备，分为双绕组变压器、中试控股三绕组变压器和自耦变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比，电流则与绕组匝数成反比。
变压器按其作用可分为升压变压器和降压变压器。前者用于电力系统送端变电站，后者用于受端变电站。变压器的电压需与电力系统的电压相适应。

为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。
按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。有载调压变压器主要用于受端变电站。
智能变电站二次系统现场调试试验仪器110KV/220kV电压互感器和电流互感器。中试控股它们的工作原理和变压器相似，它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。

在额定运行情况下电压互感器二次电压为l00V，电流互感器二次电流为5A或1A。

电流互感器的二次绕组经常与负荷相连近于短路,请注意:绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器shaohui。

中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器

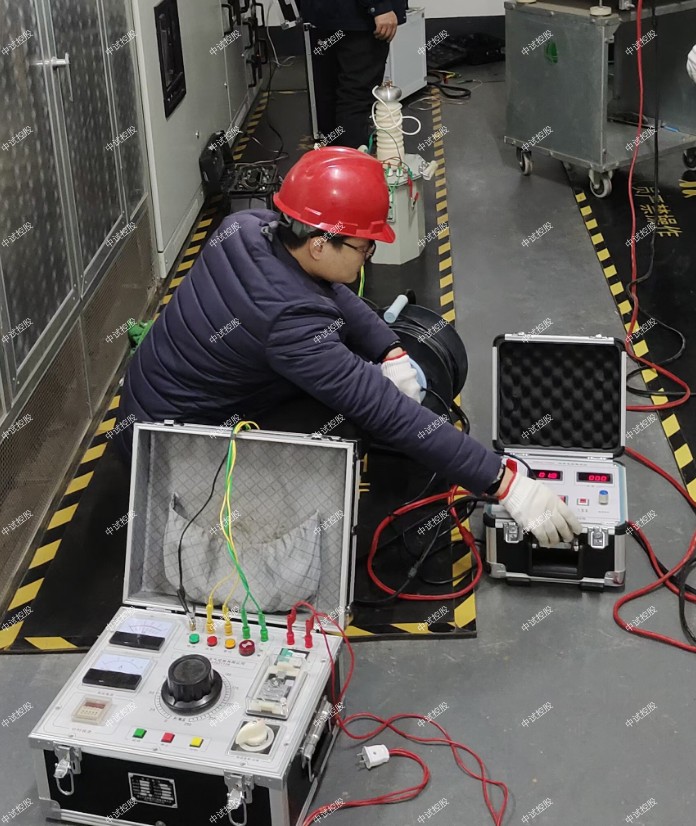

2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

智能变电站二次系统现场调试试验仪器110KV/220kV变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量

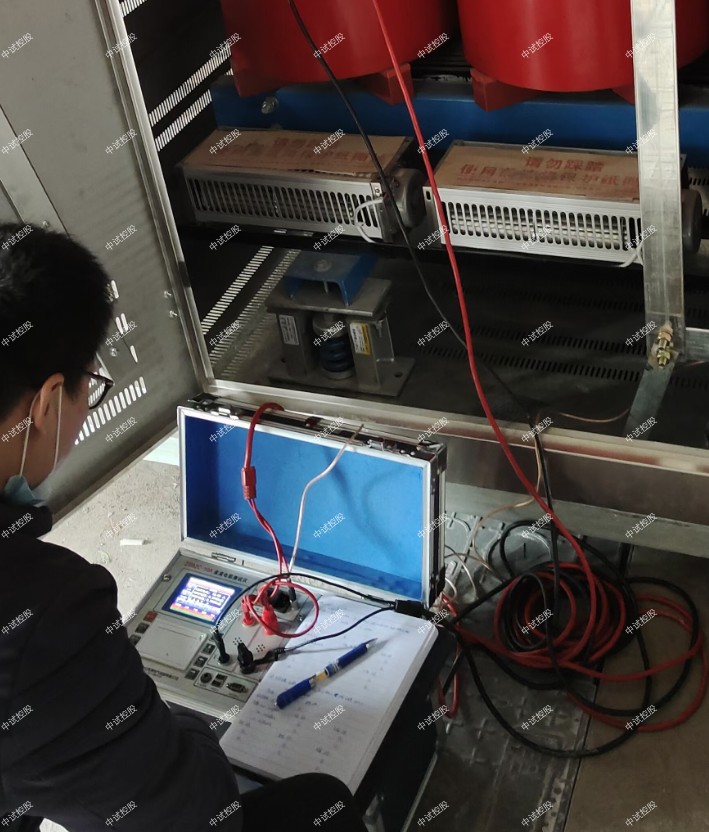

二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、智能变电站二次系统现场调试试验仪器110KV/220kVZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

电力电缆故障该如何查找和诊断

电线电缆作为电力传输的主要载体，广泛应用于电器装备、照明线路、家用电器等方面，其质量的好坏直接影响到工程质量及消费者的生命安全。

一、智能变电站二次系统现场调试试验仪器110KV/220kV电缆故障的原因！

1、 绝缘老化变质：在供电过程中，电缆绝缘要受到电流作用带来发热、化学等效应，绝缘介质会发生变形、软化等化学变化，使介质的绝缘水平下降。长时间电缆就会就会出现问题。

2、 超负荷工作：电缆超负荷的工作使得温度过高，就会出现散热不良，加速电缆的损坏。

3、 人为损坏：机械施工、人为挖掘等外力作用下造成电缆变形，变形会导致弯曲过度，损坏了内绝缘或导致绝缘内部产生气隙。

4、 护层腐蚀：在电解作用或其它其它化学作用下电缆铅包腐蚀，因腐蚀性质和程度的不同，铅包上有红色、黄色、橙色和淡的化合物或类似海绵的细孔。

5、 自然因素：雷电天气的超强电压直接击穿电缆，对电缆所承受的应力超过超过允许值造成损伤。

二、中试控股电缆发生故障后怎么检查？

电缆线路发生故障时，过电压和接地电流可能损坏电缆外护套、过电压保护装置等，中试控股所以在查线过程中应仔细检查接地系统。最常见的检测方法用电缆故障测试仪用低压脉冲法做故障的检测。必要时还应进行耐压试验，避免电缆带缺陷投运后发生次生故障。

三、智能变电站二次系统现场调试试验仪器110KV/220kV电缆的耐压试验怎么做？

电缆的耐压试验通常会选用串联谐振装置去做耐压试验测试。

电缆串联谐振试验装置采用调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。电缆变频串联谐振试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。

电缆串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
