变电所设备安装调试仪器

1.高压开关（GIS） 作用 全站电路的总开关，停电或送电。包括线路开关、主变开关和电压互感器（压变）三部分。
2.变压器 把高电压变成低电压（这个都懂，呵呵）
3.低压开关室 投运或切断低压侧的各个负载。
4.主控室：远程操作控各个开关及监控各个数据。
这是大方向的，如果细说那就多了，各种保护柜监控柜等等

变压器，断路器，中试控股电压互感器，电流互感器，电容器，电抗器，互感线圈，过电压设备
变压器：变压器是一种通过改变电压而传输交流电能的静止感应器。它有一个公用的铁芯和与之交链的几个绕组，且它们之间的空间位置不变。当其中一个绕组从电源接受交流电能时，通过电感生磁、磁感生电的电磁感应原理改变电压（电流），在其余绕组上以同一频率不同电压传输交流电能。
高压断路器：高压断路器是变电站主要控制设备。当系统正常运行时，它能切断和接通线路和各种电气设备的空载和负载电流；当系统故障时，它和继电保护配合，能迅速切断故障电流。以防止扩大故障范围。
因此，高压断路器的工作好坏，直接影响到电力系统的安全运行。我国变电站中试控股常用的两种高压断路器是SF6断路器和真空断路器。

中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

变电所设备安装调试仪器变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

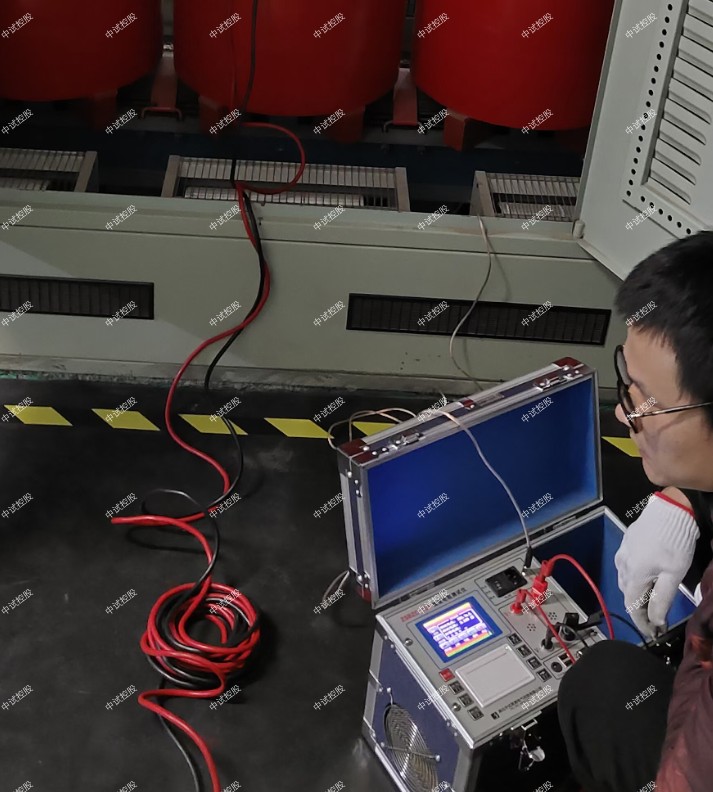

变压器直流电阻测试中为什么有三回路直流电阻测试仪

变压器在测量直流电阻时除了要用到传统的直流电阻测试仪以外，还有一款三回路直流电阻测试仪。那为什么它叫三回路呢？

三回路变压器直流电阻测试仪，是中试控股变压器直流电阻测量的一代产品，是中试控股为测量大容量变压器三相绕组直流电阻而设计的。三回路变压器直流电阻测试仪可对变压器的三相绕组直流电阻进行同时测试。

具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点，可三回路同步测量同时显示并自动计算不平衡率，特别对于大型多分接变压器直流电阻的测量，可大大缩短测量时间，提高工作效率。

功能配置高度灵活，可三相测量、两相测量、单相测量，输出电流可任意组合，对于3×10A型的测试仪，可组合成10A+10A+10A方式、10A+10A方式、20A方式、10A方式，使用极为方便。三个测量回路同步测量、同时显示并自动计算不平衡率。

变压器测量直流电阻的方法有几种

测量变压器直流电阻的方法

(1)电桥法。常用单臂电桥（惠斯登电桥）、双臂电桥（凯尔文电桥）两种电桥。当阻值大于0. 19Ω时选用单臂电桥，当阻值小于0.1Ω时则选用双臂电桥。该方法目前逐步被变压器直流电阻测试仪取代。

(2)电压电流法。此方法是中试控股用电压表和电流表测量，表头的准确度不低于0.5级。应该注意的是，为了保证测量的准确度，中试控股在测量小电阻时应将电流表的测点置于电压表的电源侧，测量大电阻时应将电压表的测点置于电流表的电源侧。

(3)采用专用变压器直流电阻测试仪测量。由于变压器是一个大电感设备，同时既是一个电阻元件，中试控股也是一个容设备。在直流电路中，RCL电路在闭合和断开时会产生过渡过程，需要很长的时间才能达到稳定状态，也就是说测试需要较长的时间才会测得稳定的直流电阻值。变压器的容量越大测试所需时间越长，只有这样才能保证测试值的准确度。
