变电站整站交接测试仪器

智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、中试控股信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

智能变电站体系分层（     Q/GDW383《智能变电站技术导则》）

变电站自动化系统的功能逻辑上可分配在三个不同的层（二次系统的分层）

1）变电站整站交接测试仪器过程层

过程层设备：包括变压器、断路器、隔离开关、电流/电压互感器等一次设备及其所属的智能组件以及独立的智能电子装置。

过程层功能：中试控股为间隔层设备服务功能，状态量和模拟量输入输出功能，如数据采集（采样）、执行间隔层设备发出控制命令。

2）间隔层

间隔层设备：一般指继电保护装置、系统测控装置、监测功能组主 IED等二次设备。

间隔层功能：实现使用一个间隔的数据并且作用于该间隔一次设备的功能，即与各种远方输入/输出、传感器和控制器通信。

3）站控层

站控层设备：包括自动化站级监视控制系统、站域控制、通信系统、对时系统等，实现面向全站设备的监视、控制、告警及信息交互功能，完成数据采集和监视控制（SCADA） 、操作闭锁以及同步相量采集、电能量采集、保护信息管理等相关功能。

站控层的功能：将变电站看作一个整体的功能，站控层功能宜高度集成，可在一台计算机或嵌入式装置实现，也可分布在多台计算机或嵌入式装置中。

变电站整站交接测试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

变电站整站交接测试仪器新建变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

变电站整站交接测试仪器数字化过程：

主要体现在过程层数字化，中试控股采样值和开关设备就地实现数字化和信息网络化传输。

智能终端将刀闸、开关位置，开关本体信息（告警等）；开关、刀闸控制等进行就地数字化；

合并单元（MU）实现电流电压数字化；通常分两类模式，一是通过电子式互感器通过光纤直接输出数字信号给MU，二是通过常规互感器加装就地MU的方式实现模数转换，采样值以标准规约方式传输给间隔层设备。

智能电子设备( IED)

  一个或者多个处理器协调工作的设备，它具有从或到一个外部源接受和发送数据/控制(例如电子式多功能表计、数字继电保护、测控)的能力。

智能终端：一种智能组件。与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备的测量、控制等功能。（断路器操作箱、在线监测装置）

电子式互感器：多个电流或电压传感器组成，用于传输正比于一次电流或电压量，以供给测量仪器、仪表和继电保护或控制装置。电子式互感器通常由传感模块和合并单元两部分构成，传感模块又称远端模块,安装在高压一次侧，负责采集、调理一次侧电压电流并转换成数字信号。

合并单元MU：用以对来自二次转换器的电流和/或电压数据进行时间相关组合的物理单元。中试控股合并单元可是互感器的一个组成件，也可是一个分立单元。(主要作用：ABC三相电流、电压的合并同步，并按照特定协议向间隔层设备，发送采样值)

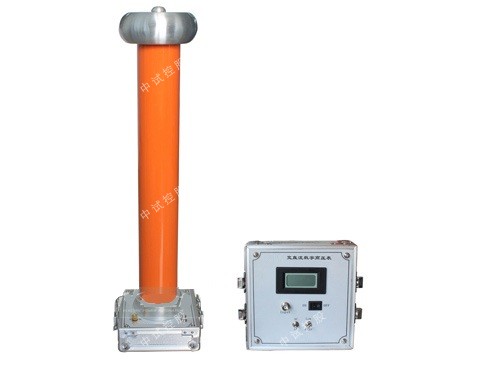

交直流分压器的十看点

交直流分压器又可被称为数字高压表或阻容分压器。是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。可根据客户不同测量精度要求来选择不同的精度的分压器。可定制分压比比例，性价比更高。下面中试控股详细介绍

变电站整站交接测试仪器特点：

采用平衡式等电位屏蔽结构。

完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好。

高精度，高线性度，高稳定度，抗干扰。

变电站整站交接测试仪器采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到最低。

体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。

内屏蔽抗干扰系统，全方位均压措施，单节或分节结构。

中试控股分压比比例可定做，便于校验。

可选增加峰值功能。

屏显电压波形及其频率。

智能高压测量表（可显示交流有效值，峰值/√2,峰值系数，平均值、峰峰值等）。
