新建110KV变电站电气部分试验仪器

常规站不存在过程层网络的概念，中试控股一次设备和间隔层设备之间通过大量的电缆直接互连，电缆用量和二次回路较复杂，但长期以来也积累了成熟的经验。

智能站采样值通过电子式互感器（或常规互感器+MU）实现数字化，组建SV采样值光纤数字传输网络；一次开关设备通过智能终端完成数字化，经GOOSE光纤网络完成开关设备位置信息、控制信息的传输。根据不同的现场需求，GOOSE和SV网络可以是相互独立的网络架构，也可是“SV+GOOSE”二合一网络形式。过程层的网络化大大简化了常规综自站中复杂的二次回路电缆，通过文件配置和虚端子连接等进行管理，并可实施监测链路状态。

智能站中的测控装置一般通过SV网络接收电流电压测量值，中试控股通过GOOSE完成信息量采集和控制命令下发等功能。

保护、测控的间隔层设备对过程层均支持光纤通讯接口，数据基于统一标准建模，各IED设备间的信息共享和互操作性要大大优于常规站。新建110KV变电站电气部分试验仪器对上接口均符合IEC61850规范要求，故智能站中规约转换装置所接设备的数量降低。

新建110KV变电站电气部分试验仪器网络化二次设备要求其具有数字化接口、满足电子式互感器的要求、满足智能开关的要求、网络通信功能满足IEC61850的要求

站控层网络的区别

站控层网络在智能站及常规综自站中最大变化在于规约的变化，常规综自站的网络103规约因各设备厂家对其理解区别较大，设备间的信息交互能力差，不利于信息共享。在智能站中均按照统一规范进行数据建模，体现出智能化站信息共享能力和互操作性能好的优势。

中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

新建110KV变电站电气部分试验仪器新建变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

数据同步的区别

新建110KV变电站电气部分试验仪器常规站不依赖同步时钟对时，常规互感器通过电缆接到保护装置，保护CPU在同一时刻发锁存指令，各相采样数据为“一刀切”的方式，天生是同步的，保护自己根据采样的数据判断是否故障。

智能站从电子式互感器出来数字量后要送到保护、计量等设备，中试控股需要考虑数据同步的问题，特别对于差动类保护要求保护功能的实现不依赖于对时。故在智能站中，电子式互感器的过程层设备及保护均需利用差值算法等有效措施保证采样数据的同步。直接采样因MU到保护的数据延时固定，即便MU失步也不影响差动功能的实现，不依赖于对时系统，而网络采样的方式却不得不保证时钟系统的可靠性，若失步有可能会闭锁保护。

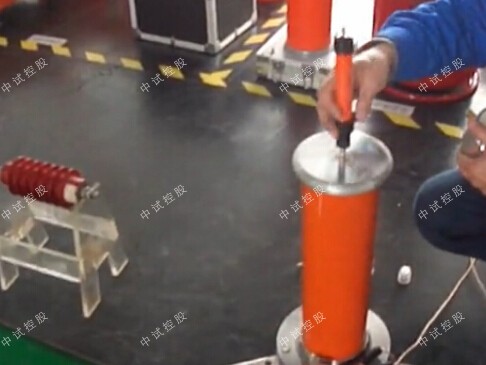

交直流分压器——电容式分压器是仅由电容器构成的分压器。下面中试控股详细介绍

电容式分压器和电阻式分压器的区别在于电容式分压器的抗干扰能力强，例如：在中试控股冲击发生装置中加入电容式分压器测量时，测量出的电压值、波头、波伟值相对于标准分压器，波动幅度更小。还有就是电压式分压器测出冲击波形是一种圆弧顶，整个回路的电感值相对电阻式分压器较小。

缺点就是：电容式分压器容易颠簸损坏，不易运输。成本相对电阻式分压器偏高。

有这6种电缆故障的设备，请选中试控股电缆故障测试仪
