110kV变电站整站交接试验仪器

智能变电站和常规站的区别
一、了解智能变电站

1、背景

伴随着工业控制信息交换标准化需求和技术的发展，国外提出了以“一个世界，一种技术，一种标准”为理念的新的信息交换标准:IEC61850标准。在国内，现有信息交换技术在变电站自动化领域体现出来的种种弊端严重制约了生产管理新技术的提高，因此，110kV变电站整站交接试验仪器采用IEC61850实现信息交换标准化已经成为国内电力自动化业界的一致共识，同时，国家电网公司又提出了“建设数字化电网，打造信息化企业”的战略方针，如何提高变电站及其他电网节点的数字化程度成为打造信息化企业的重要工作之一。中试控股数字化变电站就是在这样的背景下提出来的。因此，数字化变电站是变电站自动化发展及电网发展的结果。

如今，我国微机保护在原理和技术上已相当成熟，常规变电站发生事故的主要原因在于电缆老化接地造成误动、CT特恶化和特性不一致引起故障、季节性切换压板易出错等。这些问题在智能（数字）化变电站中都能得到根本性的解决。另外，微机技术和信息、通讯技术、网络技术的迅速发展和现有的成熟技术也促成了数字化技术在电力行业内的应用进程。这几年国内智能化一次设备产品质量提升非常快，从一些试运行站的近期反馈情况可以看出，智能化一次设备已经从初期的不稳定达到了基本满足现场应用的水平。工业以太网是随着微机保护开始应用于电力系统的，更是成为近几年的变电站自动化系统的主流通信方式。在大量的工程实践证明站控层与间隔层之间的以太网通信的可靠性不存在任何问题。而间隔层与过程层的通信对实时性、中试控股可靠性提出了更高的要求，但通过近两年的研究与实践，这一难点问题也已经解决。可以说原来制约数字化变电站发展的因素目前已经得到逐一排除。

智能（数字）化变电站按照变电站自动化系统所要完成的控制、监和保护三大功能提出了变电站内功能分层的概念:无论从逻辑概念上还是从物理概念上都可将变电站的功能分为三层，即站级层、间隔层和过程层。智能（数字）化变电站作为变电站的发展方向，主要解决现有变电站可能存在的以下问题：传统互感器的绝缘、饱和、谐振等；长距离电缆、屏间电缆；通信标准等。

       智能（数字）化变电站与传统变电站相比，主要需对过程层和间隔层设备进行升级，将一次系统的模拟量和开关量就地数字化，用光纤代替现有的电缆连接，实现过程层设备与间隔层设备之间的通信。

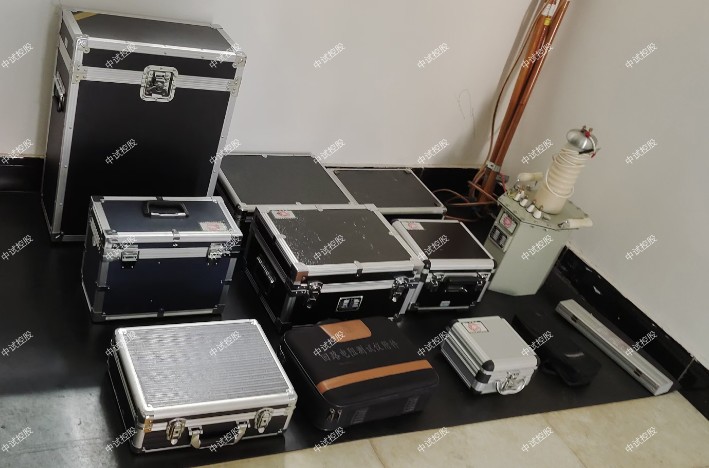

110kV变电站整站交接试验仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

110kV变电站整站交接试验仪器新建变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

 110kV变电站整站交接试验仪器交流耐压和工频耐压有什么区别

其实工频耐压和交流耐压之间的关系是包含和被包含的关系，从范围来说交流耐压更宽泛一些，它包含了工频耐压的频率区间范围，我们日常所用到的50Hz是纯工频电源，还有一种是45Hz~65Hz的近似工频，相对于直流电源来说，凡是随时间周期变化的量我们都称为交流电源，比如：调感式串联谐振装置，工频试验变压器等，交流耐压是指采用交流电源为信号测量被试对象的耐压强度，典型的产品应用有：串联谐振试验装置，输出频率为20Hz~310Hz，在交流耐压的范畴，也是可以称为工频耐压装置。下面中试控股详细介绍

工频耐压和交流耐压其实只是叫法不同而已，在实际的应用中是没有什么差异化的内容，即便是查看GB预试的相关规范，也只是要求采用0~300Hz的频率进行测量，但如果是发电机的交流耐压就不一样的，它完全就是硬性指标，必须是50Hz，这种情况下严格来讲就是发电机的工频耐压试验。

110kV变电站整站交接试验仪器目前很多人都质疑交流耐压的可靠性，我国的电气设备都是在50HZ的工频情况下运行的，所以在工频的条件下进行耐压可以完全真实的模拟设备运行时的耐受情况，这个理论看似合理，但是使用交流耐压也有弊端却也一直没有任何技术进行支持，而且由于试验变压器采用的调压器和变压器的方式，它对电缆，主力变压器等大容量（C）的试品进行耐压就需要相应大容量的试验变压器，但是试验变压器越大就越笨重，运输使用不便。

电缆变频串联谐振试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。

110kV变电站整站交接试验仪器特点：

35kV及其以下电压等级的电缆使用数量多，中试控股试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生；

本中试控股系统要求单个人能现场搬动的部件重量不超过30kg，适合现场搬运；

电源采用220V单相电源或380V单相电源，方便现场取电；

电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。
