一、 串联谐振被试品对象及试验要求：

35kV /300 mm2电缆，长度2000m的交流耐压试验，中试控股电容量≤0.38uF，试验频率为30-300Hz，试验电压52kV。

10kV /300 mm2电缆，长度6000m的交流耐压试验，电容量≤2.25uF，试验频率为30-300Hz，试验电压22kV。

二、电缆耐压测试仪工作环境：

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能：

1. 额定容量：324kVA；

2. 输入电源：220（单相）/380（三相）±10%V，频率为50Hz；

3. 额定电压：54kV；27 kV；

4. 额定电流：6A；12A；

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温 升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 中试控股保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

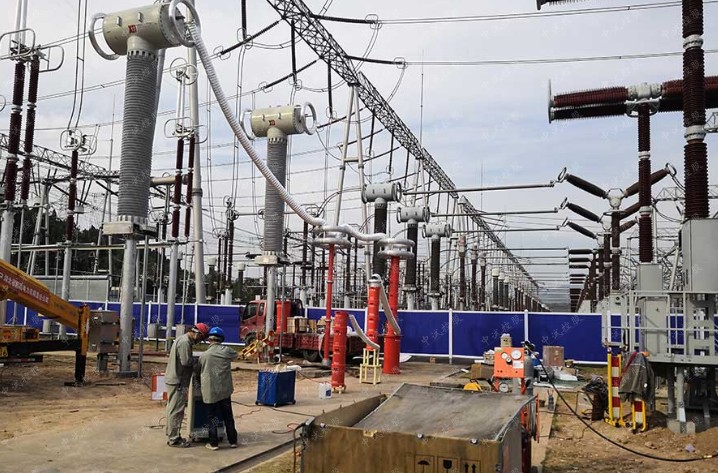

接好试验线，检查一遍接线和现场安全。具体操作方法如下：

打开总电源开关屏幕显示如下

选择推荐方法“手动试验”菜单，按【确定】键进入试验参数设置.

【目标电压】试验过程中要升到的目标电压值。

【耐压时间】试验过程中的耐压时间，时间到自动停机（zui大9999秒）。

【分压变比】高压分压器的分压比（分压变比是根据当前分压器的实际变比值填入，注意不能填错，否则高压测量数据出错。）

【过压保护】试验过程中的zui高电压，默认为目标电压1.1倍，用户可自己设置，但不能超过1.1倍。试验电压超过此设定值则保护停机

【过流保护】试验过程中的zui大电流设定值，超过则保护停机

       参数修改操作说明：

• 按上下移位键选择需要修改的参数（方框内为选中）。
• 按电压调节旋钮可循环选择需要修改的数据位（阴影反显的数字为当前可以修改的数据位）。
• 顺时钟旋转电压调节旋钮为数据加。
• 逆时钟旋转电压调节旋钮为数据减。

设定好以上参数按【确定】键

按【确定】键中试控股仪器充电合闸进入试验界面选择手动试验，再按【确定】键可进行自动调谐，手动升压模式，

仪器自动扫频，找到谐振点后，“试验电压：   ”这一栏变为黑色

可手动旋转“电压调节”升压

华

电压升到所需的试验电压时，按“计时”键，进入耐压计时

此时要注意被试品有无异响，冒烟等情况。

耐压时间结束后，设备自动降压，并提示此次试验“耐压试验通过”并显示试验报告

按“打印”即可打印测试数据，按“保存”即可保存试验数据。
